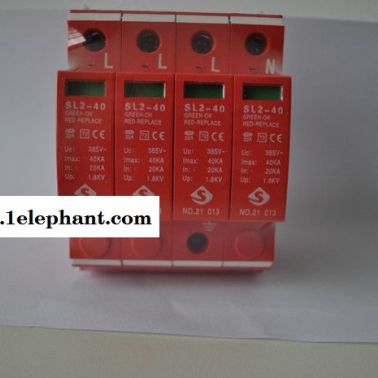

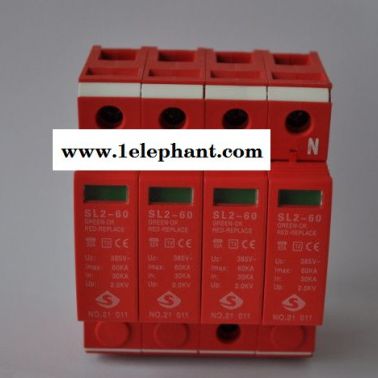

本產品屬于三相并聯型電源電涌保護器(簡稱SPD)，外型美觀，安裝接線方便，維護簡單，能在較惡劣環境下長期穩定工作。SPD能有效防止雷擊或工業噪聲等因素產生的感應過電壓、過電流現象和其它瞬間浪涌電壓對系統或設備造成**性損壞或瞬間中斷等危害。

◆本產品適用防雷區域：LPZ2與LPZ3區交界處（C級）電源線路(380V)的雷電浪涌防護

  ◆具有工作指示、模塊劣化指示等功能，綠色（正常），紅色（失效）。

◆模塊化設計，密封性好，安裝接線方便。

◆采用溫控?cái)嗦芳夹g(shù)，內置過流保護電路，徹底避免火險。

◆通流量大、漏電流小、響應時間快，特別適用于惡劣的雷電環境

◆適用于分配電箱或樓層配電箱；公共場所室外配電室、配電柜（箱）;機房。配電箱或電源設備前端；住宅樓單元一戶一表配電箱；適用C級信息系統機房配電箱的電源防護；適用工業生產廠房分配電箱（柜）的電源防護。

產品安裝：

1、  SPD應用于主配電系統380V第二級雷電防護，并聯安裝在建筑物總配電柜或配電箱的電源進線端，配35mm電氣導軌，可采用凱文連接方式。安裝前必須切斷電源，嚴禁帶電操作。

2、  安裝時請根據安裝示意圖連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否正常。

3、防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色或遙信端子輸出報警信號時，表示防雷模塊出現故障，應及時維修或更換。

4、適于室內運行，如安裝在室外時，必須加裝防水外殼。

5、所有接線必須牢固及可靠電氣聯接。SPD連接線：BVR≥10mm2，接地線：BVR≥16mm2，其引線長度應小于1m且越短越好。

6、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于10Ω。

7、接線示意圖如下：
