| 銷量 | 暫無 |
| 瀏覽 | 831 |
| 發貨 | 湖南長沙市付款后24小時內 |
| 庫存 | 1000000起訂1 |
| 品牌 | 長沙勝雷電子科技有限公司 |
| 標稱放電電流 | 40KA |
| 產品認證 | ISO9001 |
| 過期 | 長期有效 |
| 更新 | 2021-08-10 14:32 |
品牌： |
長沙勝雷電子科技有限公司 |
所在地： |
湖南 長沙市 |
起訂： |
≥1 |
供貨總量： |
1000000 |
有效期至： |
長期有效 |
標稱放電電流： |
40KA |
產品認證： |
ISO9001 |
| 標稱放電電流 | 40KA |
|---|---|
| 產品認證 | ISO9001 |
| 類型 | 避雷器 |
| 溫度范圍 | -20-20 |
| 響應時間 | 5s |
| 顏色 | 原色 |
| 最大操作電壓 | 385V |
| 最大放電電流 | 80KA |
| 品牌 | 長沙勝雷 |
| 型號 | SL2-40/4 |
| 加工定制 | 是 |
長沙勝雷電子承諾品質保證！貼心服務！
專業：生產各類過電壓保護器，承接防雷工程，防雷檢測服務
電話：劉經理13517481883
傳真：0731-89606138 商務QQ:1102835937

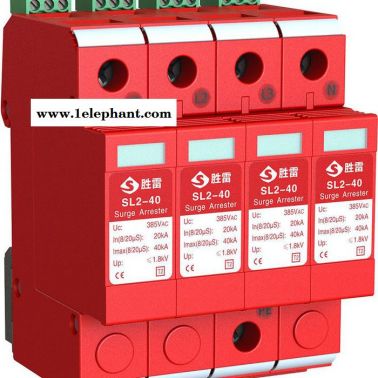

三相電源防雷模塊
■型號說明
SL □- □/ 4（3、3+NPE）
| | | | 壓敏模塊
| | | 20-200：最大通流容量Imax（kA）
| | 保護級別
| 勝雷
■產品用途
標稱通流容量為60kA以上的防雷模塊適用于重要場所的總電源防雷保護；標稱通流容量為20-40kA的防雷模塊適用于各種電源系統（如UPS電源，機房電源等）的防雷保護；標稱通流容量為5kA、10kA的防雷模塊適用于各種設備電源的防雷保護；C+D、B+C型電源防雷模塊適用于要求有低限制電壓的電源系統防雷保護。該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。
■產品特點
● 選用優質壓敏電阻，性能穩定可靠。
● 適用于不同電網制式，保護更全面。
● 高雷電通流能力，ns級響應速度。
● 內置過熱斷路裝置。
● 失效檢測指示。
● 遙信報警接口。
● 35mm 導軌安裝，標準模塊化設計。
● 節能、環保，安裝簡單、方便，無須特殊維護。
■ 技術參數
| 名稱 | 型號 | 規格 | 標稱通 流容量In(kA, 8/20μs) | 最大通 流容量Imax(kA,8/20μs) | 保護水平(kV) | 響應時間 | 額定工作電壓(VAC) | 最大持續工作電壓(VAC) | 漏電流0.75U1mA (μA) | 放電管直流放電電壓（V） | 放電管最大放電電電流(kA，8/20μs） | 工作 溫度 (℃) |
| 三相電源防雷模塊 | SL3-20/3+NPE | 3+NPE、18mm | 10 | 20 | 1.5 | ≤25 | 380 | 385 | ≤20 | 600 | 40 | -40 ～ +85 |
| SL3-20L/3+NPE | 10 | 20 | 1.2 | 220 | 275 | 40 | ||||||
| SL2-40/3+NPE | 20 | 40 | 1.8 | 380 | 385 | 60 | ||||||
| SL2-60/3+NPE | 40 | 60 | 2.0 | 80 | ||||||||
| SL1-80/3+NPE | 40 | 80 | 2.2 | 100 | ||||||||
| SL1-80/3+NPE | 3+NPE 、36mm | 40 | 80 | 2.2 | ||||||||
| SL1-100/3+NPE | 60 | 100 | 2.3 |
|
|
| ||||||
| SL1-120/3+NPE | 60 | 120 | 2.5 |
|
|
| ||||||
| SL1-160/3+NPE | 100 | 160 | 2.7 |
|
|
| ||||||
| SL1-200/3+NPE | 100 | 200 | 3.0 | |||||||||
| 三相電源防雷模塊 | SL3-20/4 | 18mm | 10 | 20 | 1.5 | ≤25 | 380 | 385 | ≤20 | — | — | -40 ～ +85 |
| SL3-20L/4 | 10 | 20 | 1.2 | |||||||||
| SL2-40/4 | 20 | 40 | 1.8 | 220 | 275 | |||||||
| SL2-60/4 | 40 | 60 | 2.0 | 380 | 385 | |||||||
| SL1-80/4 | 40 | 80 | 2.2 | |||||||||
| SL1-80/4 | 36mm | 40 | 80 | 2.2 | ||||||||
| SL1-100/4 | 60 | 100 | 2.5 | |||||||||
| SL1-120/4 | 60 | 120 | 2.5 | |||||||||
| SL1-160/4 | 80 | 160 | 2.7 | |||||||||
| SL1-200/4 | 100 | 200 | 3.0 | |||||||||
| 三相電源防雷模塊 | SL3-20/3 | 3片、18mm | 10 | 20 | 1.5 | ≤25 | 380 | 385 | ≤20 | — | — | -40 ～ +85 |
| SL2-40/3 | 20 | 40 | 1.8 | |||||||||
| SL2-60/3 | 40 | 60 | 2.0 | |||||||||
| SL1-80/3 | 40 | 80 | 2.2 |
■安裝說明
● 安裝前必須切斷電源，嚴禁帶電操作。
● 建議在防雷模塊前端串聯熔斷器或自動斷路器。
● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。
● 安裝完畢后將模塊插到位，檢查防雷模塊是否正常工作。
● 防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗呈紅色或遙信端子輸出報警信號時，表示防雷模塊發生故障，應及時維修或更換。
● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式），單片寬度為36mm的模塊，可以采用雙接線方式連接，一般情況下，只需連接兩個接線柱中的任意一個即可。連接線要求牢固可靠，且要求短、粗、直。
■安裝示意圖
18mm 18mm、3+NPE
36mm
