電壓比	35kV
額定功率	10000KVA
防潮方式	密封式
冷卻方式	油浸自冷式
冷卻形式	液/油浸式
繞組形式	雙繞組
鐵心形式	心式
外形結構	立式
效率(Η)	99
測量范圍	2000米海拔
產地	安徽
電源相數	三相
頻率特性	低頻
輸出電壓	1.5
輸入電壓	1.5
外形尺寸	110*95*115
鐵心形狀	E型
品牌	CNEG
型號	S9 10000KVA 35KV

安徽華正電氣有限公司 //www.ahhzdq.com

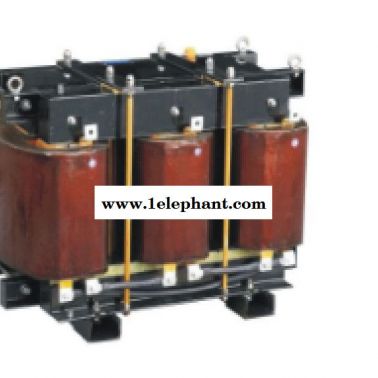

一、型號含義二、用途平波電抗器用于整流回路之中，抑制整流后的波紋脈動分量，并使整流后的電流連續不斷，改善輸出的支流波形，保證直流設備的正常運行。三、結構特點
1.該電抗器為單相鐵心干式結構。
2.鐵芯采用**低損耗冷軋硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，并涂以專用粘接劑，以保證電抗氣隙在運行過程中不發生變化且無噪音。
3.線圈采用F級或H級漆包銅扁線繞制，排列緊密且均勻，外表不包絕緣層，小容量線圈采用層式結構，大容量線圈采用餅式結構，具有較好的通風散熱效果。
4.平波電抗器的線圈和鐵芯組裝成一體后經過預烘、真空浸漆、熱烘固化這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能無噪音地安全運行。
5.平波電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較低的溫升。
6.外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子或銅排。四、使用條件    1.海拔不超過2000m。
2.環境溫度-25～+45℃，相對濕度不超過90%。
3.電源電壓的波形近似于正弦波。
4.周圍無有害氣體，無易燃易爆物品。
5.周圍環境應有良好的通風條件，如平波電抗器裝在柜內，應加裝通風設備。詳情請見：//www.ahhzdq.com/goods-20.html  五、技術參數

產品型號	額定電流（A）	適配功率（KW）	電感量（mH）	外形尺寸（長*寬*高）
PK 5A/20V	5	1.5	10.6	110*95*115
PK 7A/20V	7	2.2	9.09	110*95*115
PK 10A/20V	10	3.7	6.37	110*95*115
PK15A/20V	15	5.5	4.25	110*95*115
PK 20A/20V	20	7.5	3.18	140*140*170
