MYN系列過電壓保護器

MYN系列過電壓保護器是以我公司自行生產的高壓高能型氧化鋅壓敏電阻元件為核心，采用不同的封裝結構形式制造的系列產品，它適用于電力、電力電子、電氣、電工、電信等行業中，對各種電力電子設備的浪涌電壓沖擊施加過壓保護。性能優異、穩定、安裝方便，是現今各種過電壓保護方式中，綜合性能最優、性價比最高，發展前景最好的一種過電壓保護器。本系列產品的核心元件是氧化鋅壓敏電阻，其主要特性如下：優良的非線性伏安特性，此特性特別適用于各種過電壓保護和浪涌吸收；在正常工作電壓下運行時，漏電流只有 A級，功耗極小；本產品對過電壓響應速度達到ns級，過電壓后恢復快，無續流。

壓敏電阻有對稱的伏安特性，適用于吸收交流、直流正、負極的浪涌電壓，安裝時可以不考慮極性。

我公司的MYN系列產品是采用獨特配方、精湛工藝自行生產的氧化鋅電阻閥片組裝而成，閥片還具有以下特點：高能量密度(700～1000J/cm3)，可組合裝配電壓高達10000V以上或能量高達4000kJ的組件；基本技術參數指標先進、性能穩定，經溫度循環、碰撞、振動實驗，壓敏電壓值穩定，殘壓比、泄露電流等指標均優于行業標準要求；多元化的結構形式和組裝方式，方便用戶用于各類場合，安裝方便，防潮性能好。

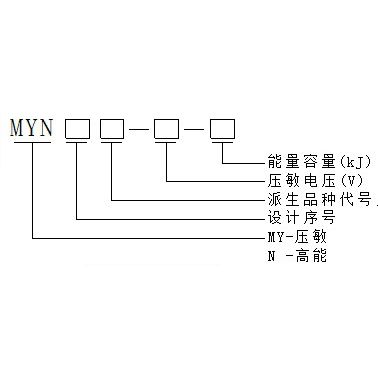

型號含義

主要參數

1.根據被保護器件的工作電壓值及線路中浪涌的情況選擇壓敏電壓值U10mA。

一般情況下：U10mA=(2～2.2) Up

Up—直流時選最大值，交流時為峰值，即額定電壓的倍。

2.根據電路中的浪涌的估算情況來選擇MYN的能量值。具體的計算較為復雜，如有困難，請與本公司聯系。如用于直流電機的直流側保護，可按下式計算：   W=I2L

I-電機電樞的最大允許電流值(A)，一般選取額定值的2.5倍。

L-直流電機電樞電感(H)。

3.保護器的泄露電流，指在U10mA75%的實測電壓下，流經保護器的持續泄露電流，一般規定小于150 A。在正常狀態下MYN的功耗最大不會超過0.3W。

4.殘壓比，MYN的殘壓比計算公式： =U100A/U10mA，式中U100A是指壓敏電阻器通過100A脈沖電流時端壓降峰值。越小保護性能越好，用戶可根據被保護設備及元器件的參數和線路要求，確定殘壓比大小。

5.快速熔斷器RD的選擇。MYN保護器的失效狀態多以短路居多，需加RD快速熔斷器做短路保護。

RD一般參照下式計算：

1.57IT≥IKR≥IK

IK-晶閘管實際工作電流有效值；IKR-RD熔體的額定電流；IT-晶閘管的額定電流。

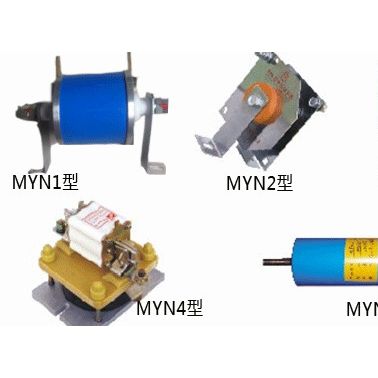

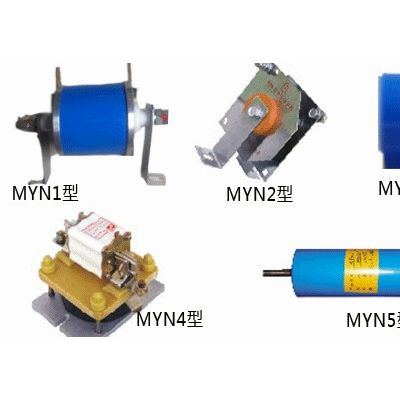

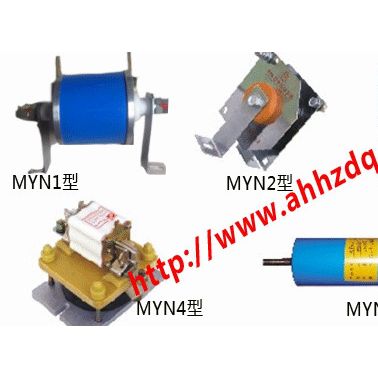

產品類型

相關產品

1、MY31氧化鋅壓敏電阻器

MY31氧化鋅壓敏電阻器適用于功率二極管、硅堆、中小功率可控硅的過壓保護。其使用環境和MYN系列一樣。

MY31氧化鋅壓敏電阻器參數及規格

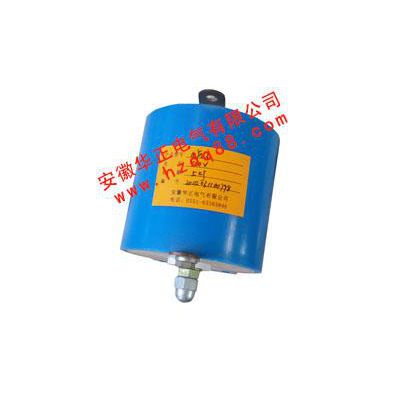

2、MYN1-D氧化鋅壓敏電阻器

    MYN1-D氧化鋅壓敏電阻器是圓柱形結構，導軌式安裝，密封性強，散熱性良好，更適宜用于現場環境比較惡劣的地方。其主要參數與MYN1產品一樣。

3、專利產品

過電壓保護、擊穿脫離和損壞指示一體化型保護器MYN1R、MYN5R。

過電壓保護器失效幾率最大的原因是里面的閥片老化或受到過大浪涌沖擊而引起短路，如不能使其從電路中脫離，將導致整個系統無法工作。現生產銷售的過電壓保護器產品全部沒有擊穿脫離功能，只能由用戶另外采取相應措施。這在安裝和使用上帶來不便。

本實用新型專利產品是在原過電壓保護器MYN1型、MYN5型內部增設了脫離裝置和指示部件，在氧化鋅壓敏電阻過電壓保護器擊穿損壞后，能及時地將其從電路中脫離，并給出損壞指示。全部功能一體化，結構緊湊，指示明確，安裝、使用方便。

外形尺寸：

MYN1R外形與MYN1完全一樣，長度視規格不同增加20～50mm；

MYN5R外形與MYN5完全一樣，長度視規格不同增加20～50mm。

選型方法：

選型方法與MYN1、MYN5完全一樣，訂貨時另須指明氧化鋅壓敏電阻過電壓保護器在線路中的工作電壓。
