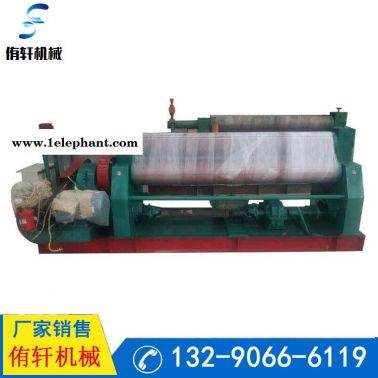

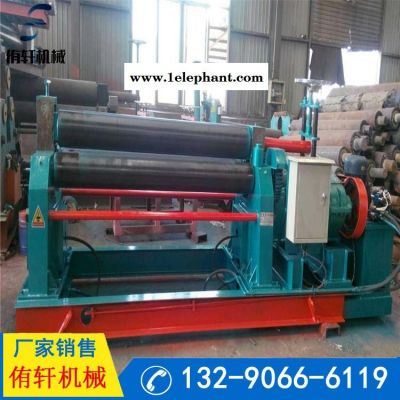

鍍鋅板全自動卷圓機 全自動大型液壓卷板機 侑軒機械 小型全自動卷圓機

【溫馨提示】產品相關型號過多，網站中標識的價格以及參數僅作參考，具體價格以來電咨詢?yōu)闇剩瑲g迎新老客戶來公司考察面談??！

性能特點：

   該機結構型式為三輥對稱式，上輥在兩下輥 對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。上輥可分離取料電動升降起輥?？砂惭b靠輪卷制錐體、角鐵、槽鋼等異異型鋼材。

        機器的主要結構和特點

該機結構為機械對稱三輥卷板機，上輥在兩下輥 對稱位置作垂直升降運動，通過絲桿、絲母、蝸桿傳動而獲得，兩下輥作旋轉運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。該機型的缺點是板材端部需借助其他設備進行預彎。

注：W11-25×2500以上大規格采用液壓倒頭卸料，可按客戶要求，定做指定規格機型。

該設備主要由上輥裝置，下輥裝置、主傳動系統、平衡裝置、底盤等部分組成。

◆上輥裝置：上輥裝置包括上輥、上輥軸承座及滑動軸承等。上輥為卷板機的主要部件，上輥呈鼓形,用于補償上輥受力變形撓度。上輥用45#鋼制成.

◆下輥裝置：下輥裝置包括兩下輥、下輥墻板，滑動軸承，蝸桿傳動機構等。下輥裝置為卷制板材提供正反扭矩。通過主傳動輸出齒輪和下輥輸入齒輪，傳動扭矩。下輥用45#鋼制成。下輥滑動軸承選用SF-1自潤滑復合材料。

◆主傳動系統：主傳動系統由主電機、減速機、輸出齒輪等組成。系統可正反轉，提供工作動力，通過主減速機、輸出齒輪、下輥齒輪傳遞扭矩至下輥，使下輥轉動，依靠摩擦力帶動板材進給，完成卷制工作。

◆平衡裝置：平衡裝置由兩根拉桿和平衡梁組成。平衡裝置在翻倒側架翻倒后，壓住上輥的尾部，保持上輥的平衡。

◆底盤：由槽鋼與鋼板焊接而成，用于安裝各部件
