品牌：	中凱包裝	加工定制：	是
功能：	灌裝、計量、包裝容器成型、打碼、噴碼	包裝材料：	鋁箔 PVC pet PS
適用對象：	果汁飲料、化妝品類、醬類、口服液	適用行業：	食品、日化、醫藥
物料類型：	液體 膏體	售后服務：	整機一年質保
電壓：	220	功率：	2.8
包裝膜寬：	Max.120	制成袋尺寸：	按客戶需求定制
包裝速度：	30~100	重量：	450
外形尺寸：	1840X590X1100	包裝類型：	杯 個 盒
自動化程度：	全自動	型號：	Zk-120p
訂貨號：	Zk-60y	貨號：	Zk-60y
是否跨境貨源：	否

ZK-DP120

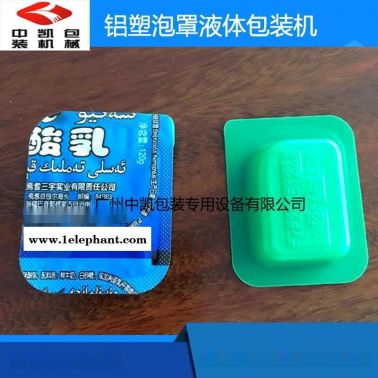

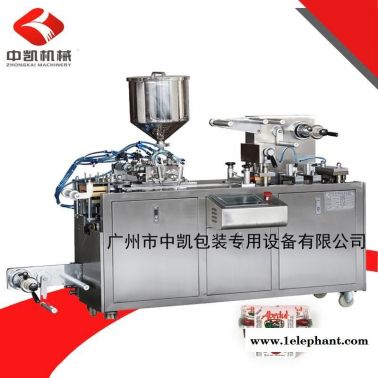

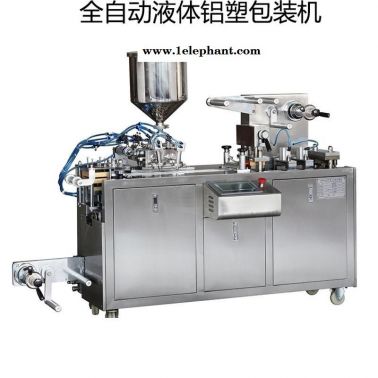

一、產品圖片

Productpicture

二、性能特點

1、采用國內 型的大傳動機構，由排鏈帶動主傳動軸，免除了其它齒輪傳動的誤差和噪音。

2、電器采用進口控制系統，便可按照客戶要求，配置缺料漏補裝置和缺粒檢測剔除裝置。

3、采用光電控制系統，PVC、PTP、硬鋁包裝自動送料、廢邊自動沖切裝置，確保超長距離多工位同步穩定性。

4、可另配光電檢測校正裝置，配進口步進電機牽引，圖文對版印刷包裝，優化包裝物檔次。

5、本機適用行業：食品、藥品、醫療器械、五金、電子泡罩密封包裝。

三、技術參數Technical Specification

型號

Model

ZK-DP120

沖裁次數

Punch frequency

30~55次/分

20~55times/min

生產能力

Production capacity

3600 (一沖一版)版/時

3600plates/hour

成型面積及深度

& Depth

120x120(標準深度≦15（mm）最大深度25mm（定制）

120x120(standard depth≦15mm),25mm( As adjusted

標準行程范圍

Standard Stroke range

80~120毫米(可按客戶要求設計)

80~120mm(can be designed as per user’s required)

標準版塊

Standard plate size

(可按客戶要求設計)

(can be designed as per user’s required)

空氣壓力

Air pressure

0.4-0.6兆帕

0.4-0.6Mpa

耗氣量

Compressed air required

（空壓機）≥0.3m3/min

Air compressor≥0.3m3/min

電源總功率

Total power supply

單相220V50Hz/60Hz 2.8Kw

主電極功率

Main motor

0.75Kw

PVC硬片

PVC hard Film

0.15-0.5*110毫米(mm)

0.15-0.5*110(mm)

PTP鋁箔

PTP Aluminum film

0.02-0.035*150毫米(mm)

0.02-0.035*150(mm)

透析紙

Dialysis Paper

50-100g*150毫米（mm）

50-100g*150（mm）

模具冷卻

Mould cooling

自來水或循環水

Tap water or Recycling water

外型尺寸

Overall Dimension

1840x590x1100毫米(mm)(LxWxH)

1840x590x1100(mm)(LxWxH)

重量

Weight

凈重450千克（Kg）毛重520（kg)

Net 450kg Gross weight: 520kg

噪聲指標

Noise index

<75dBA

四、工作流程

Work process

1、成型（上下加熱）

Forming ( up and down heating)

2、熱封（上加熱）

Heating Sealing ( up heating)

3、打碼

Embossing

4、壓痕（可微量加熱）

Impression

5、切刀

Cutter

6、成型輸出成品

Finished product output

六、電器元件

Electrical components:

DPP-80鋁塑泡罩包裝機標準配置清單

Standard configuration list of DPP-80 Blister packing machine

序號

Item

名稱

Name

規格型號

Spec./Model

品牌

Brand

數量

Qty

1

牽引氣缸

Traction Cylinder

SSAφ32×15

考格爾

Kaogeer

2

2

主電機

Main Motor

YS750W-4R

浙江臺邦

Zhejiang Taibang

1

3

成型加熱板

Forming heating plate

130×110×22

浙江宏星

Zhejiang hongxing

2

4

熱封加熱板

Heating sealing plate

115×80×22

浙江宏星

Zhejiang hongxing

1

5

變頻器

Frequency inverter

DVA-2S0007G

德萊爾

Zhejiang delaier

1

6

加料器電機

Material Feeding motor

70-CK-25-K

浙江邁力

Zhejiang Maili

1

7

電熱偶

Thermocouple

TES-2M

臺灣泰仕

Tes Taiwan

2

8

空氣斷路器

Aircircuitbreaker

C65N-20A/2P

施耐德

Schneider

1

9

空氣斷路器

Air circuit breaker

C65N-6A/1P

施耐德

Schneider

2

10

空氣斷路器

Air circuit breaker

C65N-10A/1P

施耐德

Schneider

1

11

繼電器

Relay

HRS4H-S

香港港匯

HKE

5

12

PC控制面板

PC control panel

/

溫州

Wenzhou Tuanjie

1

13

固態繼電器

Solid relay

SSR-40DA

臺灣陽明

Taiwan Forke

2

14

控制變壓器

Control transformer

JBK3-63

浙江正泰

Zhejiang Chint

1

15

電磁閥

ElectromagneticValve

SG4V210-08

亞德客

AirTAC

3

16

急停按鈕

Emergency button

XB2-BS542

施耐德

Schneider

1

17

光電傳感器

Photoelectric sensor

J12-A4JK

百得利

BDL

3
