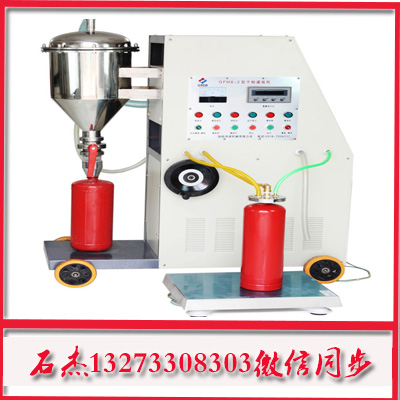

說明書 滅火器灌裝機 技術領域

本實用新型涉及一種滅火器灌裝機，特別是指一種車載干粉滅火器灌裝裝置。

背景技術

在公共場所中重要的消防設備中除了設置自動灑水滅火器外，更會在適當處 設置有滅火器，而滅火器的設置現已普與至一般家庭都備有滅火器，因此當火災 發生之時，可利用所述的滅火器噴出的物質進行滅火動作。一般的滅火器都有標示其使用期限的限制，滅火器的鋼瓶也必須在限期進行 檢查，包括其鋼瓶是否腐蝕損壞、漏氣等情況，以確保使用時的安全性。而在進 行這些檢查時，滅火器內的干粉便必須予以回收，待滅火器檢查完成時，干粉再 重新填裝在鋼瓶內。 由于滅火器鋼瓶檢查時必須先行將干粉回收，而傳統更換滅火器內儲裝的干 粉方式是直接開啟滅火器瓶口，并將內裝的舊干粉傾倒出，由于干粉細小且質輕， 所以在傾倒過程中粉塵散溢且飄散在空氣中，這對于長期從事此類工作的人員而 言，會使得其呼吸道產生嚴重傷害，進而影響人體健康，雖然工作人員都會帶上 口罩，但干粉粉質微細，仍會通過口罩進入人體肺部，所以僅使用口罩是不能有 效防堵粉塵。且，大量粉塵的飄散，也會對環境造成污染。

發明內容

針對現有技術的不足，本實用新型的目的在于：提供一種以提供一種干式粉 末滅火器的回收填充裝置，可維護施工者的身體健康，提供施工時的安全工作環 境。本實用新型的目的還在于：提供一種滅火器灌裝機，對于回 收檢查滅火器時的氣體排放、粉末回收與填充、要粉補充與填充氮氣等作業的每 一道過程均受到控制，進而具有無粉塵飄散的工作環境與提升檢查更換干粉 后的滅火器使用上更為安全。為實現上述目的，本實用新型采用的技術方案是：一種滅火器灌裝機，包含有負壓真空管、抽氣泵、填充槽、 電子控制裝置、回收槽、過濾裝置與填充氮氣使用的治具；其特征在于：負壓真 空管與回收槽、過濾裝置之間為連接導通狀態，且設有控制開關以開啟控制回收 槽、過濾裝置與負壓真空管之間的導通狀態，氣體進入負壓真空管之前設有過濾 裝置，負壓真空管內設有能阻隔粉塵的濾網層；回收槽連通在負壓真空管處設有 濾網，回收槽所設置的控制開關可分別連接滅火器實施吸取回收要粉或抽取氣體； 填充槽連通在負壓真空管處設有濾網，填充槽所設置的控制開關可分別連接滅火 器實施補充填入要粉或滅火器與填充要粉補充；滅火器以治具的定位座固定在滅 火器瓶口處，定位座一端連接有管體、進氣閥與泄壓閥，其中進氣閥連接氮氣， 所述的管體內設置有彈性組件與防漏組件，其中進氣管一端與防漏組件連接，在 進氣管上設有彈性組件。較佳的，上述技術方案還可以附加以下技術特征： 滅火器通過固定夾具固定。固定夾具上裝置有擋板。負壓真空管與抽氣泵之間設有負壓表。與現有技術相比較，采用上述技術方案的本實用新型具有的優點在于：本案 的設計具有能使滅火器檢測與更換要粉作業上均具有確實檢測與安全作業、環保 的功效。

新型拆卸滅火器夾具的具有擋板設置的外觀立體圖。

說明：負壓真空管；濾網層；負壓表；控制開關；抽 氣泵；充填槽；濾網；控制開關；電子控制裝置；回收槽；濾網；控制開關；過濾裝置；秤重器；固定夾具；擋板；治具；定位座；管體；進氣管； 彈性組件；防漏組件； 閥片；進氣閥；泄壓閥；滅火器；噴管；要粉；要粉補充包；氮氣；變壓器；穩壓器。

具體實施方式

為使本實用新型所運用的技術內容與原理易于明了，配合具體實施例圖示說 明如下，但并非限制本實用新型的范疇，熟悉此技藝人士可由本說明書所揭示的 內容，輕易地了解本實用新型的優點與功效，本實用新型也可憑借其它不同的具 體實施例加以實施或應用，本說明書中的各項細節可基于不同觀點與應用，在不 悖離本實用新型的精神下，進行各種修飾與變更。新型的滅火器灌裝機主要 包含有負壓真空管、抽氣泵、填充槽、電子控制裝置、回收槽與過濾裝 置所構成，其中本實用新型的滅火器灌裝機為將 上述裝置設在載裝車輛上，因此機動性非常高，可適用在各種場合，且能當場施 工檢測滅火器鋼瓶以及實施回收并更換的滅火器要粉。而本實用新型主要電源輸出控制主要利用變壓器與穩壓器提供將電源輸出提供所需的穩定電源供使用。有關于本實用新型氣體排放、粉末回收與填充、要粉補充與填充氮氣等作業 流程。當必須檢查滅火器有無漏氣、鋼瓶是否腐蝕、損壞 等等時，為啟動抽氣泵持續對負壓真空管實施抽真空，而負壓真空管與抽 氣泵之間設有控制開關，當抽氣對負壓真空管抽真空時，可由負壓表 測得負壓真空管內負壓值，當壓力值過大或過小時，由抽氣泵對負壓真空 管補足壓力或暫時停止作動，達到控制負壓值處在穩定狀態；當回收槽或過 濾裝置使用時，均是利用抽氣泵對負壓真空管抽真空，以實施氣體排放、 粉末回收與填充、要粉補充與填充氮氣等作業。
