是否有現貨：	是	認證：	ISO9001
自動化：	全自動	種類：	數控切割機
電源電壓：	380V	切割方式：	等離子
型號：	Zlq-54G	規格：	60-600mm
商標：	Lancnc	產量：	50

17年相貫線數控切割機專業生產廠家

5軸4聯動相貫線切割機 管桁架、鋼結構、壓力容器管子坡口相貫線切割的解決方案

武漢藍訊數控相貫線技術榮獲“武漢市 創新企業”，“湖北省具創新力的民營企業”，年生產能力300臺。 該設備出口到俄羅斯，印度，墨西哥等國家。

一、ZLQ-54G多軸數控相貫線切割機適用切割范圍

需要對管端相貫口，管中部切孔且需要滿足焊接坡口要求的各個相關行業 。

4軸聯動，即在3聯動的基礎上，再增加一沿管子徑向擺動的擺軸。能完成各種形狀的坡口切割，能保證各種坡口要求。 軸為為割炬升降軸，該軸與 軸聯動，主要解決當被切割鋼管不圓時，割炬能自動升降。6軸5聯動在5軸4聯動的基礎上多一個后移軸，對于管徑很大，或管子很重的情況下， 易于上料。

二、ZLQ-54G多軸數控相貫線切割機產品主要特點

1.采用日本松下交流伺服驅動器及電機，國產品牌行星減速器，運行平穩；

2.標配管徑60~600mm，可以選配30~300mm或800mm，或按照需求訂制。

3. 主機導軌9m，相貫線導軌9m，有效切割管長6m，可以按照需求加長。

4.標配為等離子切割方式，可選配火焰配置實現火焰等離子兩用切割。

5.火焰切割管壁厚度在6~50mm之間；等離子切割管壁厚度，由等離子電源功率來決定。

6.等離子電源采用美國海寶等離子電源Powermax125，maxpro200A或國產 品牌電源LGK200A切割碳鋼20mm左右；

7. 標準載重3噸；

1）、切割鋼管規格

切割圓管外徑：60～600mm(亦可根據要求定做其它管徑)

火焰切割管壁厚：6～50mm

等離子割管壁厚：視等離子電源功率而定

切割管子長度 ：6000mm，可以加長

圓管載重 ：3000Kg（超出此重量，需告知具體重量）

2）、設備運動軸數及活動范圍

3）、設備主要部件

專業銷售團隊咨詢電話　7:00至23:00

新疆專線-陳１8971688925 陜甘專線-張１8086006819

江浙滬 -補１8971688913 東北三省-金１8086435220

安徽專線-周１8971688133 云川貴 -馬１8086002809

京津冀 -熊１8971688137 山西內蒙-劉１5377599951

廣東廣西-聶１8971688131 河南專線-董１8971688930

湖南湖北-龍１8971688923 山東專線-丁１8971688927

福建江西-王１8971688916 技術-補總監１5307137360

三、相貫線套料軟件功能與特點

相貫線套料軟件是一款通用的管子相貫線計算，套料與切割軟件。功能強大、使用簡便。適用管桁架或流體管等。本軟件現在可以生成并切割下列類型的管切割節點：

1、管子垂直或傾斜切斷。

2、管子端部開槽。可以按設置的參數在管子的端部開出任意寬度與長度的槽。

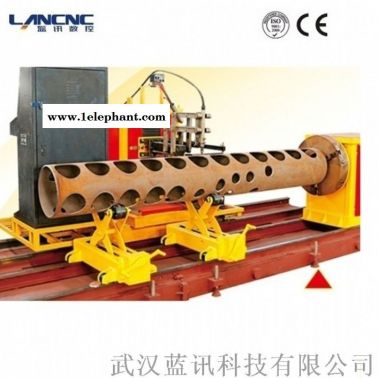

3、管子上開各種形狀的孔。

4、管上切花功能可以按用戶繪制的圖形將其繞到管子上切出來，以達到切割任意圖形的目的。

5、管子上生支管需開的各種相貫線孔。本軟件可以根據主管與支管的相對位置自動生成因生支管而需在主管上開的相貫線孔。

6、管子上生錐形支管需開的各種相貫線孔。

7、支管與主管相貫的支管端部相貫線生成。可以根據支管與主管的相對位置自動生成支管的端部相貫線位置與形狀。

8、三管交匯的管端部形狀。可以根據輸入的基本參數生成三管相匯的管端部形狀。

9、主管上生兩根或兩根以上支管時支管與主管及支管與其它支管間的組合相貫線。可以根據用戶輸入的簡單直觀的參數自動生成組合相貫線，將復雜的問題簡單化。

武漢藍訊產品特點：

1、采用拋丸處理，噴塑工藝，油漆附著力 ， 耐用；

2、自主研發能力，可定制化生產滿足您非常規需求；

3、17年管桁架、鋼結構、壓力容器管子坡口相貫線切割的解決方案經驗；

4、支持標準G代碼，F(xiàn)astPipe,Fastframe等各類套料軟件，可選配支持Tekla接口；

5、全國免費送貨上門（西藏、新疆、 江等偏遠地方除外）；

6、20余名專業的安裝技術人員，全國免費服務；

7、切割和焊接產品規格齊全，一站式采購性價比 ，服務保障；

武漢藍訊等離子數控切割機售后服務承諾

1、售前：根據用戶需求提供 實用的數控切割技術解決方案；
2、售中：合同簽訂后免費提供基礎制作安裝圖，割臺圖紙。貨到即刻派人上門協助安裝、調試；
3、售后：對于客戶提出的問題即刻作出應答，1小時內提出解決方案，24-48小時內到達現場。

武漢藍訊17年專業從事數控金屬切割機（包括：數控火焰等離子切割機、數控管子相貫線切割機、金屬光纖激光切割機，H型鋼數控切割機）和自動焊接機器人（包括：多關節焊接機器人、大型龍門式焊接機器人），專業研發、設計、制造、銷售、服務生產廠家，產品出口墨西哥、俄羅斯、緬甸、泰國、印度尼西亞、卡塔爾、迪拜、新加坡、印度、巴西、澳大利亞等國家，現擁有數千家國內外用戶。 武漢藍訊系列產品如下：

【鋼板火焰等離子切割系列】

龍門式數控切割機：鋼板寬度2m~6m，長度、厚度不限

臺式等離子切割機：鋼板范圍1.5*3m，厚度10mm內為主

便攜式數控切割機：鋼板范圍1.5*3m、1.5*6m，厚度不限

【金屬激光切割系列】

鋼板激光切割機：鋼板范圍1.5*3m，厚度20mm以內

鋼管激光切割機：管徑30-250mm，長度3~6m

激光板管切割機：鋼板范圍1.5*3m，管徑30-250mm，長度3~6m

【鋼管切割系列】

多軸坡口相貫線切割機：管徑30-300mm、60-600mm或特制，打坡口相貫切割

3軸2聯動相貫線切割機：管徑30-300mm、60-600mm或特制，不打坡口相貫切割

便攜式圓管切割機：管徑30-250，載重在500KG，不打坡口相貫切割

方管相貫線切割機：方管，矩形管，不打坡口切割

【板管等離子切割系列】

龍門式板管切割機：鋼板寬度2m~6m，長度不限；管徑30-300mm/60-600mm

便攜式板管切割機：鋼板范圍1.5*3m、1.5*6，管徑30-250mm，長度3~6m

【自動焊接系列】

龍門自動焊接設備：焊接寬1.5至4m，高度1-3m，長度不限的大幅面碳鋼、不銹鋼等工件焊接

6關節焊接機器人：適合于半徑為1.4m以內的小工件碳鋼、不銹鋼等工件焊接

【H型鋼切割系列】

H型鋼數控切割機：適合于H型鋼、L型鋼，T型鋼，槽鋼切割
