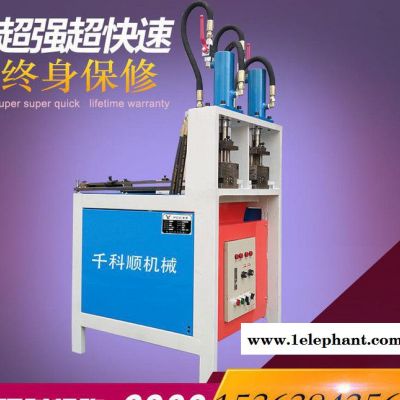

不銹鋼管液壓沖孔機，是目前不銹鋼加工行業較常用的管材沖孔設備。一機可以設計一到五個工作位，同時可以裝一到五套模具，獨特安全設計，確保無工傷事故。可以生產各種新型防盜網（菱形防盜網·梅花管防盜網·圓管方管防盜網·亦可以做門花等）樓梯扶手，護欄的弧型口可以一沖成型，無需再經任何加工。是不銹鋼加工戶和管材代理商戶理想的加工設備。整體自動校正沖孔模具自帶刻度尺定位桿，沖孔不需要畫線**可以沖管材300條或防盜網400到500個平方。可以任意調節對穿孔·單面孔。是不銹鋼管沖孔較快的設備。裝卸模具快速，簡單方便。技術含量低，新手易上手。

一、產品信息

產品名稱：沖孔機

產品生產方式：進料=沖孔=退料（半自動）

產品材質 & 厚度：鐵、不銹鋼、鋁、銅（建議0.2mm厚以上）

待加工工藝：型材（220v-3kw不銹鋼**厚1.0mm ；380v-4kw不銹鋼**厚1.2mm）、沖孔。

產品圖紙：

1）  以上價格不含增值稅。如需開增值稅加收8%，開票名稱為電機。

2）  付款條款：買方先付總額30%作為預付款，總額70%在賣方廠驗收合格，出廠付清。

3）  付款方式：現金或銀行電匯

4）  貨期：賣方收到買方支付總額30%預付款之日計起，7 個工作日在賣方廠驗收合格后交貨。

三、相關設備參數

1-1 設備名稱與型號

1-2 設備操作過程

動作過程：設備可實現手動、自動模式

設備工藝流程：人工放料-沖孔-人工退料

設備工作參考時間：1秒/個

整套設備保修1年，模具不在保修范圍內。

參數：

1電機：3kw/4kw

2 油缸：RO63*2

3 液壓站：二組03-3c6（臺灣）電磁閥，葉片油泵（32排量，臺灣）

4 控制：單控，

5 工作效率：100MM/S

6 油缸壓力：12/14T  可沖1.2mm以下厚

7 油缸行程：70MM

8裝模板尺寸：大型水磨床磨平**度高

9、雙層鋼絲網油缸

10電控箱使用繼電器控制（容易維修）

1-5 機臺常規參數

l  油泵：32排

l  主油缸：RO63*70

l  效率：綜合時間1s/孔。

l  沖管**大厚度：1.2MM

l  可沖各種管型。

l  沖孔種類：①等距沖孔、②不等距孔。

l  機器尺寸：750*1000*1600，該設備總占地面積：750*1000

l  該設備安裝調試完畢需固定位置，不適宜隨便搬動。

l  .設備液壓油容量：50L

1、主要部件材料及熱處理要求：

外模架：45#鋼，HRC43～48；（2）下模：SKD511，HRC58～63；（3）上模：SKD511，HRC56～60；模具內部加滾珠軸承輔助送料。模具材料使用SKD11進口材料。并且6個面使用水磨床磨平在線切割加工！使模具精密度更高，更耐用！

設備性能：

1   沖孔快，有定位，可任意調節距離無需劃線。綜合每個孔開孔用時1秒。

2   本設備可以保證沖孔在一條直線上，綜合沖孔時間1秒1個

3   設計2油缸位，每個油缸下面裝一套模具，操作方便，無需經常拆換模具。

4   模塊化設計，模具及配件通用化，安裝、拆除、運輸方便

⑴   適用流水線操作，操作及維護簡單。有安全防護措施，防止誤操作導致的傷害。無工傷害！設備電路安全，無易燃易爆隱患**2工位63缸-2-3kw/220v系列不銹鋼液壓打孔機

千百葉專業生產液壓沖孔機，從原來的手動沖孔機到現在的液壓沖孔機，千百葉一直都是領頭羊，一直在解決沖孔機使用久以后機器動力不足的情況，模具不耐用的問題。這個屬于行業里的一直存在的問題！千百葉機械生產的液壓沖孔機使用的是焊接式油缸，能夠解決油缸長時間動力不足，漏油等情況，這個是行業的一個創新，得到了廣大客戶的一直好評。后面很多沖孔機廠家，小作坊一直在使用焊接式油缸！為了解決模具的使用不耐用問題，我們派專家去工業**——德國去學習模具的制作方式，通過用D2材質的材料來做模具鋼，經過一系列的線切割，特殊的熱處理等方式，來解決這一個困擾行業的問題。這個屬于行業機密，目前沒有哪個廠家能夠到這樣的加工技術！（這個是我們價格稍微貴一點的原因，這個也是我們千百葉宗旨：不生產次品，不弄虛作假，質量**是企業的生命線，質量差，等于把自己的命給斷送了！）
