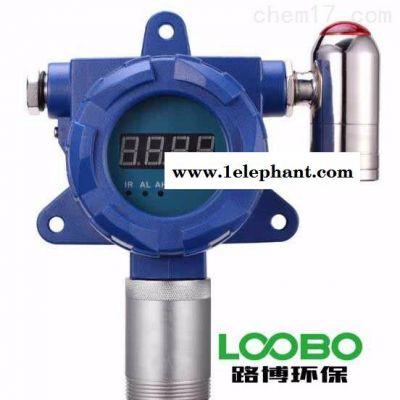

品牌	路博
型號	LB-TW

聯系人：趙棟博（15589812389） 電話：0532-80686737

傳真：0532-80687593           郵箱：lb042002@loobo.cn

地址：青島市李滄工業園合川路19號路博科研中心

系統總則

本設備的功能設計、結構、性能、安裝和試驗等方面的技術要求，均符合**有關環境保護標準要求。可用于各種污染排放源的顆粒污染物濃度實時連續測量,超標報警，超標自動啟動風機功能。 儀器可適用于電廠,鋼廠,水泥廠等車間粉塵監測,也可用于除塵設備及其它粉體工程的過程控制。

系統原理及構成

    光學部分包括激光光源及功率控制、光電傳感、散射光接收部分。激光器發出的650nm束以一個微小的角度射入排放源,激光束與粉塵粒子作用產生散射光,散射光通過接受系統進入傳感器轉變成電信號進行處理.電路部分實現光電轉換、激光束的調制、信號放大、解調、光源的功率控制、V/I轉換功能。校準器用于產生一穩定的光信號,對儀器進行零點及跨度校準。

測量結果輸出為4-20mA工業標準電流，可直接連接二次儀表進行濃度顯示；也可以通過rs232把測量值傳給上位機；同時也可定制數據采集儀顯示所測結果。

系統特點

Ø 儀器設計貫徹“無工具”現場安裝的思路，**大限度地降低現場安裝的復雜度，儀器及防雨系統的安裝僅電器連接需要一支螺絲刀，不必帶連接螺栓、螺母，一個點20分鐘內即可完成安裝，**大限度地減少由于現場安裝調試帶來的諸多問題。

Ø 采用標準4-20mA工業標準電流輸出,連接方便。

Ø 儀器整體功耗非常小,大約5w左右。

Ø 聲光報警，分為一級報警，二級報警，根據客戶要求不同的報警等級輸出不同的控制信號（比如啟動風機，啟動噴淋設備等）。報警值可以調整。

技術指標

Ø 尺寸、重量:                    200mm ×109mm ×135mm  2.3Kg  不含機箱

Ø 環境要求:                        溫度：-10℃--45℃/相對濕度：0-**  R. H.

Ø 測量重復性誤差:                  ±2%FS

Ø 介質條件:                        空氣粉塵

Ø 信號輸出:                        4-20mA；RS232

Ø **大輸出負載:                    500Ω

Ø 靈敏度:                          0.001mg/m3

Ø 測量范圍:                        **小0.01-100mg/m3

Ø 功耗:                            3 W

Ø 供電:                            DC 12-16V

工程安裝安裝準備

LB-TW激光粉塵儀正確安裝對其有效運行是很關鍵的，在安裝時應咨詢相關環保法規選擇合適的安裝點，咨詢相關的維護人員。必須要考慮的關鍵因素如下：

1、粉塵采樣點裝位置，要考慮諸如振動、溫度環境、氣流的穩定性，氣流上下游彎管或變徑的距離，安裝和維護通道的安全性也必須考慮。（一般而言雖然在氣流不穩的地方LB-TW激光粉塵儀可以得到準確的實時測量值，但不滿足等動參比的要求，所以不能準確的進行參比）

2、電源、電纜、布線管道、過載保護。

3、信號線的排布（距離、路由與其它電磁設備的互相干擾）。

Ø 安裝點的選擇

正確選擇了安裝點，是保證LB-TW激光粉塵儀可靠運行的前提。

Ø 選擇具有代表性的取樣點

對于采樣點的選擇，一般環境保護法規都作了相應的規定，可作為選點的參考，滿足其取樣的代表性要求。對安裝點的選擇要考慮滿足法規，考慮現實條件等多種因素仔細斟酌。

Ø 安裝點要易于到達

安裝點要易于到達是經常被忽視的一個因素。

Ø 取樣點的環境條件

另一個重要的因素是考慮安裝點的環境條件如溫度等應滿足系統所提供的指標。環境中腐蝕和有害氣體的存在會使電子器件如IC插座，連接器等容易發生故障，會大大縮短LB-TW激光粉塵儀的使用壽命，有害氣體也往往使得維護人員無法維護。

系統安裝與實施粉塵儀安裝位置

取樣點的位置一般選在準備測量的工作環境中**結合項目需求，由專業人員指定安裝位置，以滿足需要。

安裝平臺

安裝平臺的要求比較靈活，可根據客戶現場靈活安裝。

電源線及信號線的布置:

需方提供：工作平臺上應有DC12V的電源，功率大約為3 W；電源線布置到粉塵取樣孔的正下方0.5米處。

現場安裝指導、調試和驗收

在現場技術服務人員的指導下，根據我方提供的技術資料、檢驗標準、圖紙及說明書對本項目設備進行安裝、調試。安裝、調試過程。

合同設備安裝完畢后，我方派人指導調試或者電話指導安裝，并盡快解決調試中出現的設備問題。

質量保證和售后服務

1、我公司對整個系統提供十二個月的質量保證期。

2、質保期滿后，我公司將提供終身有償維修保養服務，提供**優惠的備品備件

價格。

3、免費升級軟件。

4、對廠方人員進行免費培訓。
