 一、用途
GTH1000 礦用一氧化碳傳感器(以下簡稱傳感器)是為滿足我國煤礦監測井下一氧化碳濃度的需要而研發的。它可以連續自動地將井下一氧化碳濃度轉換成標準電信號輸送給配接設備，并具有就地顯示沼氣濃度值，超限聲光報警等功能。傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與國內各類型監測系統及斷電儀、風電瓦斯閉鎖裝置配套，適宜在煤礦采掘工作面、機電硐室，回風巷道等地點固定使用。
二、外形尺寸、質量及材質
a) 外形尺寸：270 × 155 × 55mm
b) 重量：≤1.3kg；
c) 外殼材質：不銹鋼。
四、主要特點
1．采用新型單片微機和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試。
2．實現了紅外遙控調校零點、靈敏度、報警點等功能,使調校方便簡單。
3．增加了傳感器斷電控制功能,并可任意設定斷電點,實現了一機多用。
4．采用新型開關電源,降低了整機功耗,增加了儀器傳輸距離。
5．增加了故障自檢功能,便于使用與維護。
6．設計了新型高強度外殼結構,增強了儀器抗沖擊能力。
五、主要參數
  1、適用條件
      環境溫度：0℃～40℃
      相對濕度：≤98%RH
      大氣壓力：80kPa～116kPa
      風速：0m/s～8m/s
適用于含有瓦斯或煤塵爆炸危險的煤礦井下。
    2、主要技術指標：
2.1 工作環境條件：
溫度：0~40℃
相對濕度：≤98%
大氣壓力：86~116kPa   風速：0~8m/s風速：0~8m/s
2.2 測量范圍： 0~1000ppmCO ；
              基本誤差：  0-50 ppmCO±4ppmCO ,
                             ﹥50-200 ppmCO±(4 +3%測量值) ppmCO
                             ﹥200 ppmCO±(4 + 5%測量值) ppmCO
2.3 分辨率： 1ppmCO
2.4 顯示方式：四位LED
2.5 響應時間：30s
2.6 報警點：可調，儀器出廠時設定在50ppmCO
2.7 報警方式：聲、光，
          其中：音量：≥85dB
                光可見度：≥20m
2.8 工作方式：擴散式
2.9 防爆型式：礦用本質安全型ExibI
2.10 輸出信號：頻率：200~1000Hz；5~15Hz；5~155Hz；
0~150Hz ；5~205Hz；0~200Hz；
                              0~500Hz ； 0~1000Hz；
                            （電流脈沖輸出或光電隔離輸出）
                      電流輸出：1~5mA（負載電阻<500Ω）；
                                  4~20mA（負載電阻<150Ω）；





北京凌天世紀自動化技術有限公司產品使用說明書







GTH1000 礦用一氧化碳傳感器



產品使用說明書











          執行標準： AQ6205-2006、GB3836-2010

版 本 號：     Ver1.0

出版日期：   2011.05.01

   在安裝、使用產品前請仔細閱讀產品使用說明書



北京凌天世紀自動化技術有限公司



目   錄

一、用途………………………………………………………………………………………………………2

二、型號及含義………………………………………………………………………………………….…2

三、外形尺寸、質量及材質……………………………………………………………………………….2

四、主要特點………………………………………………………………………………….………………2

五、主要技術參數……………………………………………………………………………………….……3

六、工作原理………………………………………………………………………………………….………3

七、結構…………………………………………………………………………………..……………………4

八、使用與維護……………………………………………………………………………………………….4

九、注意事項…………………………………………………………………………………….……………5

十、典型故障判斷及處理………………………………………………………………………………………6

十一、發貨清單…………………………………………………………………………………..…………6

十二、資質證明編號……………………………………………………………………………………………7



附錄



警示：維修時不得改變本安電路和與本安電路有關的元器件的電氣參數、規格和型號！

           本安關聯產品不得隨意改變配置！





一、用途



GTH1000 礦用一氧化碳傳感器(以下簡稱傳感器)是為滿足我國煤礦監測井下一氧化碳濃度的需要而研制的。它可以連續自動地將井下一氧化碳濃度轉換成標準電信號輸送給配接設備，并具有就地顯示沼氣濃度值，超限聲光報警等功能。傳感器經國家防爆檢驗機關進行聯機檢驗后, 可與國內各類型監測系統及斷電儀、風電瓦斯閉鎖裝置配套，適宜在煤礦采掘工作面、機電硐室，回風巷道等地點固定使用。





二、型號含義、防爆型式及標志



傳感器的防爆型式為礦用本質安全型，防爆標志為“ExibI Mb”。





三、外形尺寸、質量及材質



a) 外形尺寸：270 × 155 × 55mm

b) 重量：≤1.3kg；

c) 外殼材質：不銹鋼。





四、主要特點



1．采用新型單片微機和高集成數字化電路，使電路結構簡單，性能可靠，便于維修與調試。

2．實現了紅外遙控調校零點、靈敏度、報警點等功能,使調校方便簡單。

3．增加了傳感器斷電控制功能,并可任意設定斷電點,實現了一機多用。

4．采用新型開關電源,降低了整機功耗,增加了儀器傳輸距離。

5．增加了故障自檢功能,便于使用與維護。

6．設計了新型高強度外殼結構,增強了儀器抗沖擊能力。





五、主要參數



  1、適用條件

      環境溫度：0℃～40℃

      相對濕度：≤98%RH

      大氣壓力：80kPa～116kPa

      風速：0m/s～8m/s

適用于含有瓦斯或煤塵爆炸危險的煤礦井下。

    2、主要技術指標：

        2.1 工作環境條件：

                     溫度：0~40℃

                     相對濕度：≤98%

                      大氣壓力：86~116kPa   風速：0~8m/s風速：0~8m/s

        2.2 測量范圍： 0~1000ppmCO ；

              基本誤差：  0-50 ppmCO±4ppmCO ,

                             ﹥50-200 ppmCO±(4 +3%測量值) ppmCO

                             ﹥200 ppmCO±(4 + 5%測量值) ppmCO

        2.3 分辨率： 1ppmCO

        2.4 顯示方式：四位LED

        2.5 響應時間：30s

        2.6 報警點：可調，儀器出廠時設定在50ppmCO

        2.7 報警方式：聲、光，

          其中：音量：≥85dB

                光可見度：≥20m

       2.8 工作方式：擴散式

       2.9 防爆型式：礦用本質安全型ExibI

       2.10 輸出信號：頻率：200~1000Hz；5~15Hz；5~155Hz；

                          0~150Hz ；5~205Hz；0~200Hz；

                              0~500Hz ； 0~1000Hz；

                            （電流脈沖輸出或光電隔離輸出）

                      電流輸出：1~5mA（負載電阻<500Ω）；

                                  4~20mA（負載電阻<150Ω）；

        2.11本安參數：Ui: 19V   Ii: 900mA   Li: 22uH  Ci:4.5uF

        2.12關聯設備

          KDW28-18礦用隔爆兼本安不間斷電源：安全標志編號：MAA080025

          生產單位：宜興市三恒自動化儀表有限公司





六、工作原理



該傳感器以單片微機MSP430為中央處理單元、放大電路、 A/D轉換、數字顯示、聲光報警、信號輸出等單元電路組成，框圖如下：





七、結構



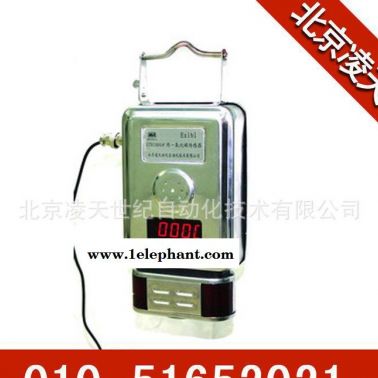

    傳感器主機的機殼采用不銹鋼沖壓而成， 其前后蓋合縫處設計有橡膠密封圍，既防塵又防水，下部裝有傳感器元件在國內首先采用了微型限制擴散式氣室，報警燈組采用了高亮度紅色發光管，同時也具有聲報警。 儀器正面采用了四位紅色數碼作為數字顯示。整個設計新穎、體積小、調節方便。





八、使用與維護



    1、使用前的準備

    將插頭缺口對插座，上好旋緊。 輸出接線嚴格按以下所標顏色接線：

       紅色線──電源正極(電纜插頭1號口)

       黑色線──電源負極(電纜插頭2號口)

       白色線──頻率信號輸出(電纜插頭3號口)

       綠色線──斷電信號輸出(電纜插頭4號口)

   ２、儀器的調節

儀器各項功能參數的調校采用功能菜單項方式，其功能菜單項選項含義見表二。

表二

字      符	含     義
P  1	標  零
P  2	調 精 度
P  3	調 報 警 點



自動調零：（ P 1 ）

當儀器處在一氧化碳為零的環境下，顯示值不為零的情況下，需要對儀器調零。把儀器置于一氧化碳為零的環境下（如清新空氣中）待讀數穩定后,按功能鍵彈出P  1 菜單，按一下確認鍵,標零完成。儀器返回到一氧化碳檢測狀態。

精度調整：（ P 2 ）

根據煤礦安全規程,須定期用標準氣體對儀器的精度進行校準。在儀器的氣室上套上充氣罩，通入標準一氧化碳氣體，待儀器讀數穩定后, 按功能鍵彈出 P  1 菜單，再按一下加鍵，顯示 P 2 菜單，按一下確認鍵,儀器顯示一氧化碳值。再按加鍵( + 1 )或減鍵( -1 )調整儀器的示值,把儀器示值調整到所通入的標準氣體真值后,按一下確認鍵,精度調整完成。儀器返回到一氧化碳檢測狀態。

3、報警值調整：（ P 3 ）

按功能鍵彈出 P  1 菜單，再按兩下加鍵，顯示 P 3 菜單，按一下確認鍵,儀器顯示當前的報警值。再按加鍵( + 1 )或減鍵( -1 )調整儀器的示值,把儀器示值調整到所需的報警值后,按一下確認鍵,報警值調整完成。儀器返回到一氧化碳檢測狀態。

注：在調校狀態，當按鍵連續50秒沒有按下時，儀器退出調校狀態，返回到一氧化碳檢測狀態。





九、注意事項：



(1) 本儀器應固定專人使用，嚴格按照使用說明書進行操作，非專職人員禁止隨便拆開儀器，按動按鍵等。

(2) 在使用中避免猛烈摔打，碰撞。

(3) 對儀器的零點、測試精度要定期調校，一般為半月一次，若未超差時可繼續使用。此外，應及時擦拭、清掃氣室內部及儀器外部的煤塵，保持清潔、美觀。





十、典型故障判斷及處理：



1．當儀器顯示LLL時，元件可能損壞，請檢查后予以更換。

2. 遙控問題

如傳感器接受不到遙控信號,首先檢查遙控器電池是否有電,確認有電后在更換傳感器線路板數碼管旁的紅外接收頭(SFH)。如小數碼管功能位數字亂跳而無法控制,也可更換SFH。

3. 顯示"8.88"或其他不明字符

若傳感器在井下顯示"8.88"等其他不明字符,或反復顯示"00.00",有可能是分站和傳感器之間電纜距離太長造成的,適當減斷距離或增加分站。





十一、發貨清單：



         傳感器      1臺

         遙控器      1只

         連接電纜    1根

         內六角扳手  1只

         通氣罩      1只

         5#電池      2只

         說明書      1本

         包裝盒      1個





十二、資質證明編號：



防爆合格證號：

安全標志準用證號：



關聯設備

序號	名稱	型號	防爆型式	安全標志準用證號	防爆合格證號	生產廠家
1	礦用隔爆兼本安不間斷電源	KDW28-18	礦用本安型	MAA080025	320101190	生產單位：宜興市三恒自動化儀表有限公司
