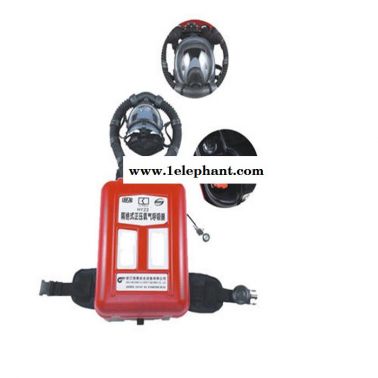

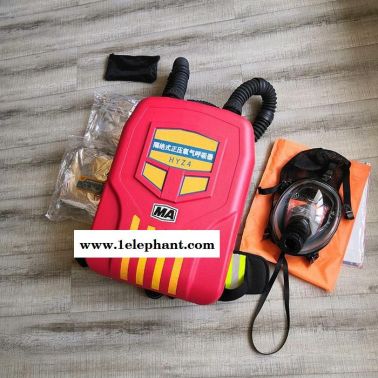

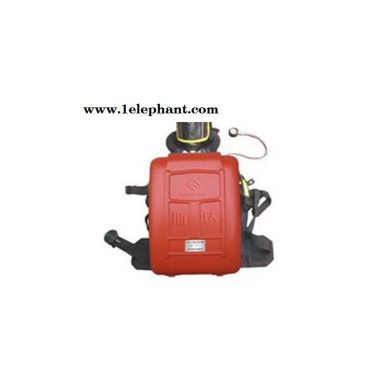

RHZYN240正壓式氧氣呼吸器

RHZYN240正壓式氧氣呼吸器充分吸收了國內外技術特點, 并結合我國煤礦現狀，在產品結構設計上突出體現了體積小、重量輕、性能 、佩帶舒適、使用維護方便等優點。從而，更加適合于在井下巷道等窄小環境中救護使用。主要適用于煤礦、化工、隧道、和高層建筑等在有毒、有害氣體、缺氧的災害環境搶險救災、搜索探查工作中佩帶使用

RHZYN240正壓式氧氣呼吸器使用環境條件

大氣壓力：（70~125）kPa；

相對濕度：0~；

溫度：-10℃~40℃

RHZYN240正壓式氧氣呼吸器工作條件

a. 對RHZYN240正壓式氧氣呼吸器應嚴格按《煤礦救護規程》、《氧氣充填技術要求》、《礦山救護隊管理辦法》進行管理和使用。

b. 勞動強度：中等，防護時間 240min；重度，防護時間 60min。

c. 高壓氧氣瓶要用氧氣充填泵充填，重新充填的氧氣應符合 GB 8982-2009 《 及航空呼吸用氧》的規定，氣瓶充填壓力：（18~20）MPa。

d. 清凈罐中新更換的二氧化碳吸收劑應符合MT 454-2008《隔絕式氧氣呼吸器和自救器用氫氧化鈣技術條件》的規定。

RHZYN240正壓式氧氣呼吸器工作原理

a 當打開氧氣瓶后，高壓氣體通過減壓器減壓變為中壓氣體。中壓氣體一路通過需求閥，另一路氣體通過定量孔流入低壓系統內。當人體處于中等勞動強度時，通過定量供氧來滿足人體對氧氣的需求。隨著人體勞動強度的增大，當氣囊內壓力達到需求閥開啟壓力時，彈簧壓板接觸需求閥，使需求閥開啟，中壓氣體通過需求閥向氣囊內充氧以滿足人體對氧氣的需求。系統內的正壓形成，是依靠正壓彈簧壓板壓縮氣囊及需求閥的 供氧，使呼吸系統內始終保持正壓。

b 氣囊內的低壓氣體通過吸氣冷卻裝置、吸氣管、吸氣閥到面具；人從面具呼出的氣體通過呼氣閥、呼氣管、清凈罐到氣囊；當呼出的氣體逐漸增多時，正壓彈簧被壓縮。同時，彈簧壓板位置逐漸上升。當呼吸系統內壓力達到（400~700）Pa 時，排氣閥閥片被彈簧壓板頂開。此時，排氣閥開始排氣；當人的呼吸量從（10~50）L/min的范圍變化時，呼吸壓力始終由需求閥、排氣閥兩者自動調節。

RHZYN240正壓式氧氣呼吸器工作特征

a. 需求閥的開閉靠氣囊內部壓力進行控制。氣囊內部壓力越小，供氣量越大（ 即：具有氣囊內部壓力自動調節功能）。

b. 具有三路供氧功能。即：定量供氧、需求供氧、手動補給供氧。

c. 氣瓶壓力（4~6）MPa時，具有自動報警（即余壓報警）功能。

d. 具有超前排氣功能。即：在排氣閥排氣時，呼出的二氧化碳氣體不經過清凈罐而直接由排氣閥排出。從而，降低氫氧化鈣消耗和系統中二氧化碳的含量，增加吸入氣體的含氧量。

e. 具有手動排水功能。

RHZYN240正壓式氧氣呼吸器主要性能

呼吸量 30L/min

呼氣阻力 ≤600Pa

吸氣阻力 0~600Pa

定量供氧量 1.6±0.1L/min

自動補給供氧量 ≥100L/min

手動補給供氧量 ≥80L/min

自動補給閥（需求閥）開啟壓力 （50~245）Pa

吸氣中二氧化碳濃度 ＜1

吸氣中氧氣濃度 ＞21

RHZYN240正壓式氧氣呼吸器主要參數

額定防護時間 240 min

氧氣瓶額定工作壓力 20 MPa

氧氣瓶容積 2.4L

氧氣貯量 500L

填裝氫氧化鈣量 2.1kg

外形尺寸 560mm×370mm×160mm

重量 10kg（不含氫氧化鈣、氧氣）

報警壓力 4~6MPa

聲量級 ≥80db
