加工定制	是
用途	寬帶電場產生和輻射測量裝置
別名	三角錐，信號屏蔽箱,橫向電磁波箱
品牌	泰士康
型號	TC-5060a/b

手機信號屏蔽箱出售，手機信號屏蔽箱出售，手機信號屏蔽箱出售，手機信號屏蔽箱出售  三角錐屬性
品牌:TESCOM型號:TESCOM TC-5062A產品名稱：全新三角錐屏蔽箱TC-5062A
品  牌：TESCOM
產品型號：TC-5062A
產品指標：0科必佳亞洲專業二手儀器租賃商，常年備貨E5515C/8960,CMU200，E5071C等通訊測試儀器千余臺，歡迎來電洽談！深圳市科必佳電子儀器有限公司(儀租部)Kebijia Electronic Instruments Co., Ltd.深圳市福田區福華路遠洋大廈匯商中心37樓Tel: 86-755-83632951-806 Mob:13510093001Fax: 86-755-83632951-801郵編:518033聯系人：秦慶輝Email:
詳細說明：
TC-5062A,經濟型UHF TEM Cell電磁波箱產生一種持續的電磁場，用于對各種小型射頻設備進行測試，例如無線尋呼機、GPS（全球定位系統）、便攜式電話等。通過 TC-5062A的輸入口施加的外部測試信號會在電磁波箱內部產生一種持續可預測的測試場。當電磁波箱內的設備在發射輻射場，也可以使用測試接收器通過埠對其進行測試。
其獨特而經濟的設計使中等精度測量得到最優化，超出了標準TEM單元頻率的范圍。Theory of operation操作理論
TC-5062A是一臺工作在超越典型TEM CELL工作頻率的超高頻TEM CELL。一個典型的TEM CELL是一個由兩個埠組成的設備。RF電壓被施加在一個埠上,而另外一個端口安裝50 OHM負載,使其維持在50 OHM特性電阻。由于CELL的部分零件的延展性和收縮性，當超過某一特定的頻率，電磁波傳播會因共振而停止。為了能消除這個問題，CELL的內部被替換成可以吸收電磁波的材料。一個行業的實施措施就是G-TEM CELL。對于典型的小型設備而言，G-TEM CELL的設計相對過于大型TESCOM借鑒了G-TEM的概念，但是改變了最終的操作模式，設計出一個非常緊湊的可以使用在桌面上的寬帶TEM CELL。TC-5062A的工作原理基本上同TEM CELL相同。E-H的測試值同輸入電壓成正比，同CELL的高度成反比。如果將發射物放入CELL內，輻射波順著傳輸線的導向，向輸入端運動，并且被一個例如頻譜儀的接受器在輸入端采集。通過這個方法，從輻射發射裝置出來的RFI被合理的量化。因為儀器的帶寬非常大，因此可以被應用在EMI，EMS，接受敏感度測試等方面。Key Features 主要特點
輻射和易感性測試。寬范圍電磁波箱可以達到3GHz體積小，可用于桌面。高效率屏蔽。可以安裝DUT旋轉臺。25芯D型數據連接器，SMA型射頻連接器Applications應用
接收機靈敏度測試，發射機輻射功率測試。
對小型UHF設備的EMI, EMS測試
移動電話，W-LAN，PDA，藍牙，DAB/DMB
Specification規格
電壓駐波比：< 1.7, 100MHz-3GHz
路徑損失：22dB典型
從內部用偶極天線測量：21±1dB,900MHz;24±1.5dB,1.8GHz
有效屏蔽(未使用F50621A旋轉臺[14.47: > 80dB up to 2GHz, > 70dB 2GHz ~ 3GHz
有效屏蔽(使用F50621A旋轉臺)：﹥70dB up to 2GHz,>60dB 2GHz-3GHz
有效單元高度: 220 mm
測試點場強: 13 dB uV/m at 1 uV輸入
數據連接器25芯D型
射頻連接器: SMA N型
尺寸：344（寬）×103（長）×675（高）[mm]
門尺寸：176（寬）×130（高）[mm]
總重量：19公斤
提供附件：4003-0005, DB25(p) to DB25(s) Cable, 1m, 1pc.
4006-0002, N (m) to N(m)Cable, 2m, 1pc.
1901-0002, SMA 50Ω Termination, 1pc
Ordering Information 定制信息
TC-5062A UHF TEM Cell
F50621A,DUT旋轉臺
F5060-10,DUT安放夾具，最大50mm*125mm
F5060-20,DUT安放夾具，[最大90mm*125mm

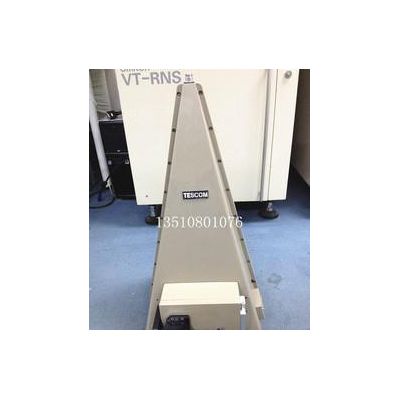

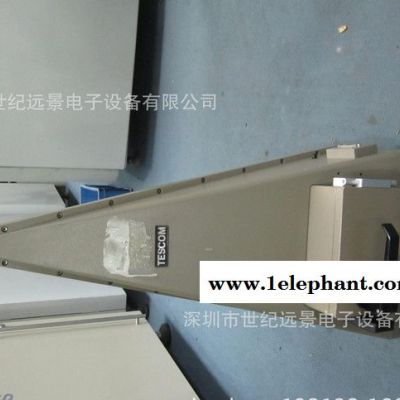

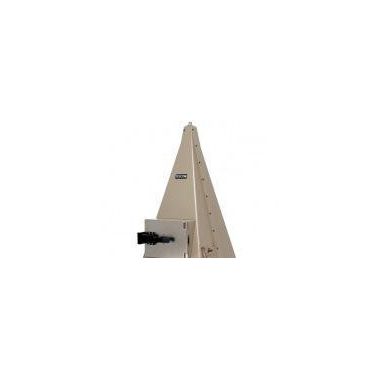

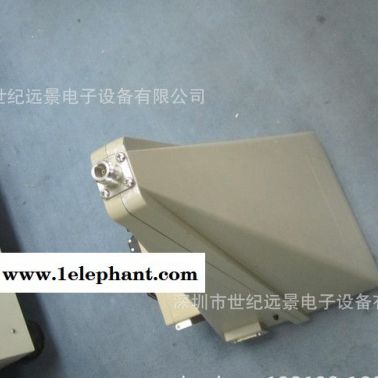

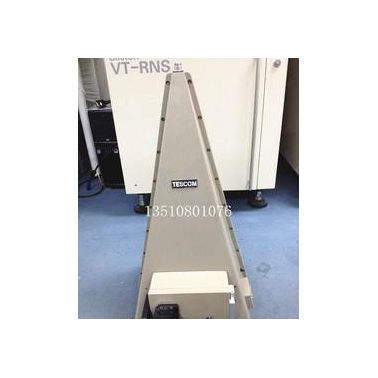

產品展示



  全面的無線通訊測試解決方案,服務于DAB/DMB、GSM、GPS、LTE、Wi-Max、 CDMA、CDMA2000、WCDMA、TD-SCDMA、3G手機、WLAN、Bluetooth、PDA、ReFlEX、Wi-Fi Phone, UWB, Zigbee, RFID, TD-SCDMA等高端技術領域



產品介紹UHF TEM Cell橫向電磁波箱（三角錐）

TEM CELL是寬帶電場產生和輻射測量裝置。TEM 單元的概念首先是由美國NBS實驗室于1970年提出的，現已廣泛應用于EMS和EMI測試。   當RF信號加到TEM單元內，單元內會產生近似的平面波。把被測裝置放入單元內，在被測裝置與平面波之間會產生電磁感應。相反, 把被測元件放在單元中，在單元輸入口可測量出輻射的量值。通過測量輻射功率可推算出實際使用現場的輻射強度。

應用范圍

	精密測試接收靈敏度 , 以及發射功率
	對小型 UHF 裝置 EMI and EMS 測試
	900MHz 尋呼機 , 移動電話 , PHS, PCS, GSM, WLL, CDMA, DECT, WLAN, PDA , Bluetooth
	適用于研發及生產部門使用





TC-5060A/5060B

TC-5060A/5060B UHF TEM Cell RF 連接: N(f) outside, SMA(f) outside and SMA(f) inside   數據連接: DB25(p) outside, DB25(s) inside (5060A/B) 頻率范圍: TC-5060A 400MHz～3GHz         TC-5060B 100MHz～3GHz 外部尺寸: 344(W) x 380(D) x 675(H) [mm] 門尺寸 :   160(W) x 100(H) [mm]
