顏色	藍色
表面處理	拋光鍍鉻
材料等級	45H
標準類型	國標
是否庫存	是
加印LOGO	可以
是否外貿	否
齒輪類型	蝸輪絲桿
布局形式	同軸式
齒面硬度	硬齒面
輸入轉速	1400（rpm）
額定功率	5.5（kw）
輸出轉速范圍	60（rpm）
材質	金屬
許用扭矩	1200（N.m）
級數	單級
減速比	6
規格	SWL2.5,SWL10,SWL5,SWL15
產地	上海
額定載重	150kg
功率	1.5KW
類別	蝸輪絲桿
用途	升降設備，冶金，化工，等
最大寬度	1.25m
最低高度	10m
安裝形式	臥式
品牌	上海鼎裕
型號	SWL15
加工定制	是

鼎裕廠家承接非標SWL蝸輪絲桿升降機，來圖加工、批量價格從優、交期快

SWL絲桿升降機 同類產品 JWM梯形升降機 ，JRSS, JWM,JWB滾珠螺旋升降機 種類齊全

咨詢熱線：18049938926 張經理 （微信同號）

www.dyjsj.net

型號例如 ：SWL5P-1A--U2-300MM   ----標準5噸結構升降機

不同規格價格請與客服聯系確認。

產品介紹 SWL系列絲桿升降機 SWL蝸輪絲桿升降機 SWL優質銅渦輪 相關選項參數

SWL1絲桿升降機，1噸承載。SWL系列蝸輪絲杠升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。 聯系電話：18049938926 用途： 最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖

自主選擇SWL絲桿升降機 ，可與轉向器連接帶電機搭建升降平臺

減速機圖片及規格

基本型號：
SWL2.5 SWL5 SWL10 SWL15 SWL20 SWL25 SWL35 SWL50SWL100 SWL120 鼎裕選型說明

1.型式、規格編輯結構型式

1型---絲桿作軸向移動
2型---絲桿作旋轉運動、旋母作軸向移動
2.裝配型式

A型---絲桿（或螺母）向上移動
B型---絲桿（或螺母）向上移動
3.絲桿頭部型式

1.型結構型式的絲桿頭部分I型（圓柱型）、II型（法蘭型）、III型（螺紋型）、IV型（扁頭型）四
種型式
2、型結構型式的絲桿頭部分為I型（圓柱型）、III型（螺紋型）兩種型式
4.傳動比
普通速比（P）、慢速比（M）
5.提升承載能力
2.5,5,10,15,20,25,35（*10KN）七種
6.絲桿的防護

1型結構有基本型、防旋轉型（F）和帶防護罩型（Z）;
2型結構有基本型和帶防護罩型（Z）

用途說明

SWL系列蝸輪絲桿升降機廣泛應用于機械、冶金、建筑、水利設備等行業，具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能。 圖一解析：四臺連動組合平臺，絲桿升降臺升降就是由一臺或多臺絲桿升降機.由一個電機帶動通過聯桿聯接,讓幾臺升降機同步升降.達到升降臺平穩升降的目的.

單臺或多臺組合型式

一.正中間一臺絲桿升降機起升降作用.四方導桿起穩固作用.達到升降臺平穩升降.

二.對角兩臺絲桿升降機,通過聯軸器,聯桿聯接.另兩角導桿起輔住穩固作用.達到升降臺平穩升降.

三.四角用四臺絲桿升降機組合.通過聯軸器,鏈條.聯桿聯接.升降機絲桿與升降臺平板聯接.四臺絲桿升降機由同一臺電機帶動.

圖二解析：輸出端定做手輪，通過手搖實現升降機上下移動

實物拍攝

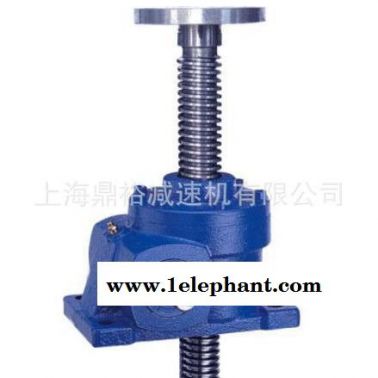

鼎裕廠SWL絲桿升降機頭部法蘭-A絲桿向上移動

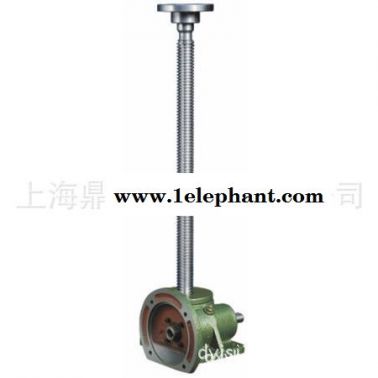

鼎裕減速機SWL絲桿升降機頭部法蘭B向上移動

規格參考：

鼎裕廠家承接非標SWL蝸輪絲桿升降機，來圖加工、批量價格從優、交期快

SWL絲桿升降機 同類產品 JWM梯形升降機 ，JRSS, JWM,JWB滾珠螺旋升降機 種類齊全

咨詢熱線：18049938926 張經理 （微信同號）

www.dyjsj.net

型號例如 ：SWL5P-1A--U2-300MM   ----標準5噸結構升降機

不同規格價格請與客服聯系確認。

購買須知：

問：你們價格含運費嗎？你們能送貨上門嗎？

答：我們價格都是含運費的，但到指定城市后需到物流站自提，如需送貨上門請與客服確認。

問：我不會選型，你們可以提供升降機選型服務嗎？

答：可以的親，如果您需要我們可以為您免費選型。

問：我擔心升降機安裝不上怎么辦？你們提供安裝尺寸圖嗎？

答：在您下單前我們會為您提供升降機的安裝尺寸圖，同時我們會嚴格按圖加工，因此不存在安裝上不的問題。

問：我不太確認型號，你們可以幫我確認嗎？

答：當然可以，如果您需要我們為您確認型號。

問：型號確認后，多久可以生產好，什么時候能收到？

答：型號確認之后一般10個工作日可以發貨。物流配送時間根據地點遠近而不同，不過為了更快更有保證我們通常會為您選擇專線直發。但因升降機制作工藝流程復雜，偶爾會有意外情況導致延遲發貨，而且物流公司也偶有晚到的情況。所以如果您的訂單很急的話，我們會根據不同的情況為你做加急安排，具體時間請與客服聯系。

問：升降機有現貨嗎？最快能多長？

答：該類為渦輪絲桿升降機，一般沒有現貨。因為渦輪絲桿升降機的加工工藝流程時間比較長，渦輪絲桿都需要經過熱處理，渦輪絲桿磨齒，滲碳淬火等步驟。如果您很著急的話請與客服聯系。

問：你們升降機的外觀、顏色和我在電腦里看到的一樣嗎？

答：不同升降機的型號外觀、顏色是有差別的，如有特殊要求請與客服聯系。加QQ：1047266810 或18049938926 （微信）

問：如果升降機有質量問題如何處理？

答：出廠前我們都會進行嚴格的產品檢驗，產品在正常使用情況下質量三包，質保期一年。但不承擔因此造成耽誤客戶使用的直接或間接損失。
