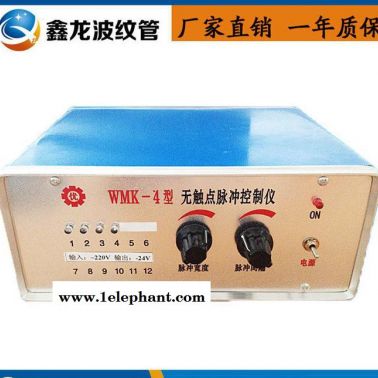

WMK-4 型 WMK-20 型 JMK-10 型 JMK-20 型

無觸點集成電路脈沖控制儀說明書

一、概述

WMK-4-型,WMK-20型：分為1至30等門位，電壓分別有24V，30V，36V，90V，110V，220V各種，采用先進的CMOS數字集成電路，可控硅輸出，性能可靠，調試方便，維修容易。

JMK-10型，JMK-20型集成電路脈沖控制器，設計了數字設定電路（即10型機10門輸出任意設定，20型機20門輸出10門以上任意設定）。使用時可在全部輸出門數范圍內選取所需要的門數，兩機顯示采用LED共陰數碼管，美觀清晰。

二、 技術指標

1、脈沖寬度：0.01-0.5秒 2、脈沖間隔：0.8-30秒

3、工作電壓：220VAC-50HZ 4、整機功耗：<40W

5、外形尺寸：10*20*30cm 6、輸出電壓：24V、110V、220V可選

7、環境溫度：-20℃<45℃ 8、環境濕度：>20%&<80%

三、使用和維護

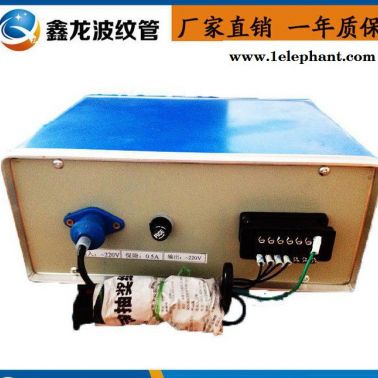

1、將帶輸出線的矩形插頭插入機箱后部插孔內，輸出線的一端分別與電磁閥的一端連接，電磁閥的另一端接在公共線上，公共線排**，導線顏色為紅色。

2、將電源插頭插入220V交流電源。

3、打開電源開關指示燈應亮。

4、調節脈沖間隔和脈沖寬度旋鈕達到適當為止、

5、根據環境情況，定期對儀器開箱進行低溫去濕清塵。

四、 維修及注意事項

(一)輸出接頭嚴禁虛焊和接觸不良。單機輸出公共線只能供單機使用，切不可相互連接。

(二)更換保險管不能大于2A,嚴禁用導線或其它導電物代替保險管。

(三)電磁閥及連接導線不應出現短路，漏電現象，要經常檢查，對地電阻要大于2兆歐。

(四)配接電磁閥或檢修儀器故障時，請關掉電源，以免發生事故。

本公司產品實行“三包”，保修半年，公司內部設有維修服務部，負責向用戶供應配件及修理業務，如有需要可上門服務。
