材質	復合
產地	河北
尺寸	120X175X135㎜
規格	Ex
環境溫度	（-10）～+50（℃）
類型	防爆熒光燈
適用范圍	防爆要求的I 區及II 區使用。
重量	1.89kg
品牌	GST/海灣 FUAN/富安
型號	HX-100A(EX)

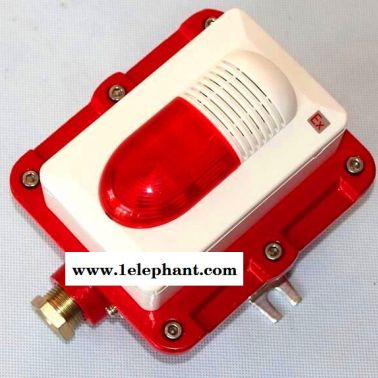

一、產品描述    本產品是消防廠家配套產品，HX-100A(EX)型火災聲光警報器是一種安裝在現場的非編碼型聲光報警設備，配富安防爆型底座和安全柵。在警報器輸入端加入DC24V(D1接正極、D2接負極)即可發出聲光報警信號，若想將非編碼型警報器與火災報警控制器連接，需接入編碼型聯動控制模塊，能同各類火災報警控制器或其它控制器配合使用。適于在石油、化工行業等有防爆要求的I 區及II 區使用。當生產現場發生事故或火災等緊急情況需要發出聲光警報時，火災報警控制器送來的控制信號啟動聲光報警電路，發出聲和光報警信號，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。 本產品為本安型。本產品符合GB26851-2011 《火災聲和/或光警》                                           B3836.1-2010 **性環境  **部分：設備 通用要求》 GB3836.2-2010 **性環境  第2部分：由隔爆外殼“d”保護的設備》 GB3836.4-2000**性氣體環境用電氣設備  第4部分 本質安全型“i”標準》 GB12476.1-2013《可燃性粉塵環境用電氣設備 **部分：通用要求》 GB12476.5-2013《可燃性粉塵環境用電氣設備 第5部分：外殼保護型“tD”》 GB 4208  外殼防護等級(IP代碼) GB/T 14048.1**部分：低壓開關設備和控制設備總則 GB/T 6031    《硫化橡膠或熱塑性橡膠,硬度的測量(10-100IRHD) 》 安全柵經**檢驗合格，取得了防爆合格證書。 二、技術參數 1、聲光防爆標志：ExibⅡCT6 Gb 防爆合格證號：CE13.2073  CCC產品認證?2014081801000483

底座防爆標志：ExdⅡBT5Gb          防爆合格證號：CJEx17.0040.                    安全柵防爆標志：[ExibGb]ⅡCT6   防爆合格證號：CJEx17.0048

2、溫度范圍：－10℃～＋50℃

3、相對濕度：≤95％ ，不結露 4、大氣壓力：80～110KPa 5、電源電壓：DC24V ,

6、報警時工作電流：≤65mA

7、聲響強度：85dB～115dB(正前方3m水平處(A計權)

8、外型尺寸：120X175X135㎜

9、重??量：1.89kg

10、電氣接口：G3/4”（線口的大小可以根據用戶要求設計生產)

三、安裝與布線  1、根據現場情況用M6膨脹螺釘或M6螺釘通過火災聲光報警器底座的安裝口，將火災聲光報警器防爆外殼固定在墻壁上，連接電纜外徑為φ8～10mm，ZR-RVV3X2.5的阻燃電纜，電纜的防爆進線口為G3/4”螺紋，可與鍍鋅護管或BNG20×700防爆撓管連接，也可以用防爆封口螺帽鎖緊。 2、接線方法：松開火災聲報警器外殼的固定螺絲， 打開隔爆腔，將控制線分極性分別接在接線端子的+、—兩端。連線接好后，將防爆上蓋上好，防爆面緊固螺釘應均勻擰緊，注意防爆面不要夾雜導線或其它異物。  3、布線要求：要求線間、線與大地間絕緣阻抗大于20MΩ，探測總線回路單根線路電阻小于20Ω。   四、注意事項  1、嚴禁在易燃易爆場所帶電拆卸。  2、安裝時不要損傷防爆面，并保持其清潔。防爆面緊固螺釘應均勻擰緊， 注意防爆面不要夾雜導線或其它異物。  3、控制線應與強電磁場導體分開敷設，如無法避開， 探測總線電纜應采用帶屏蔽線的鎧裝電纜，并確保屏蔽線接地良好。  4、長期使用要定期檢測防爆火災聲光報警器的性能是否完好， 如失效或損壞時要由專業人員進行維修。
