產品認證	CCC
安裝方式	固定式
標稱放電電流	40KA
額定頻率	50Hz
防護等級	IP20
極數	3P+N
結構	塑殼式
速度	快速型
溫度范圍	-40°至+80℃
響應時間	100ns
最大操作電壓	320V
最大放電電流	40KA
外殼材料	阻燃
滅弧介質	空氣式
操作方式	自動
品牌	ABB
型號	OVRBT2-3N-40/320 PTS
質量認證	CCC

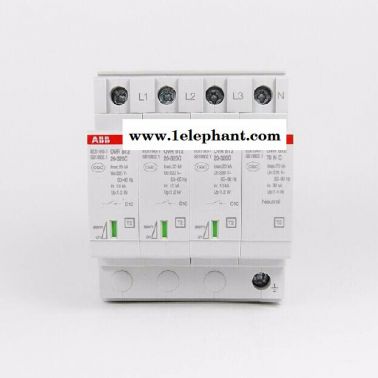

ABB OVRBT2-3N-40/320 PTS 安全防雷ABB電涌保護器產品代理商

OVRType2電涌保護器(用于供電線路)

插拔式電涌保護器

插拔式OVR BT2…P是由底座和一個或多個相芯體(模塊)組成。當芯體壽命終結時．只需更換故障芯體，而無需斷開接線

或重新接線，可以節省大量時間。OVR BT2…P電壓保護水平Up值低，保護效果俱佳。

插鍛式的特點

更換損壞芯體的操作特別安全

1)  為了更換芯體，必需打開開關柜內的門(由專業的人員完成)。

2)由于芯體側面是塑料材料，所以抽出芯體時不會接觸到帶電    觸頭。

3)由于在芯體底部有獨特的箭頭』所以安裝時不可能把相芯  體和中性體的位置互換。

OVRBT2．．。PTS基座的工作狀態指示

OVR BT2…P TS的特點是有一個輔助遙控觸頭，當安裝在基座上的一個或多個芯體使用壽命結束時．它會通過一個轉換觸

頭遙控打開報警燈或蜂嗚器。同時芯體上也有本地指示(紅／白或綠指示器)

由于在所有的裝置上都有一個指示器，它會在產品上顯示他們的工作狀態。

芯體正面有一個指示器．指示電涌保護器的工作狀態：

電涌保護器正常工作  (指示器為白色或綠色)電涌保護器出現故障，應立即更換(指示器為紅色)

在強雷擊時．雷電可能超過電涌保護器的**大放電電流，  因此，大部分電涌保護器(70kA以上)具有resA安全儲備保
護系統。
在電涌保護器受到破壞后，res安全儲備系統便提供相同保護等級的后備保護，不過時間有限(限制通流能力)。
后備功能使得在更換電涌保護器前的一段時間也能維持保護功能。
進入后備狀態，設備與保護器的電力供應不中斷。
Res系統可以實現預防性維護，大大提高安全性及可靠性。
芯體正面有一個指示器，指示電涌保護器的工作狀態：
電涌保護器正常工作  (指示器為白色或綠色)
電涌保護器處于后備工作狀態(盡快更換)。在這種狀態下，保護器的電氣性能降低，應盡快更換保護器電涌保護器出現故障，應立即更換(指示器為紅色)

適用于防止雷電和過壓保護的電涌保護器完整系列。

電涌保護器
雷擊產生的電涌電流在低壓配電系統和數據傳輸網絡中會產生過電壓，ABB完整的OVR系列電涌保護器可安全地把雷電流泄放入地和限制過電壓。
A OVR具有結構緊湊和接線簡便的優點，模塊化設計
A OVR具有安全儲備保護、工作狀態指示器和遙信觸點，使用戶得到更可靠的保護
ABB OVR電涌保護器包括OVR T1、OVR T1+2、OVR BT2、OVR TC和OVR Telecom(通信)、OVR PV(光伏)、OVR WT(風電)等多個系列產品，可廣泛應用于建筑、輸配電、工業、通信、新能源、交通等多個領域。

Type 1 電涌保護器 (OVR T1)
一般安裝在主進線的電源開關處以泄放直接雷擊的能量，它是供電線路的**級保護。而電涌保護器能有效保護10米以內的連接設備，因此，必須使用一個或多個電涌保護器，達到設備承受的電壓保護水平。

Type 1+2 電涌保護器 (OVR T1+2)
Type1+2 電涌保護器是一級和二級SPD相匹配的組合型SPD，用于泄放直接雷擊產生的高能量，同時確保大多數耐壓水平較低的電氣和電子設備安全運行，應用于住宅、商業、工業。

Type 2 電涌保護器 (OVR T2)
與Type1電涌保護器配合使用的，應用于第二級保護。
? 插拔式**大放電電流為10、20、40、70 (或65)、100和120kA (8/20靗ochs)
? 插拔式OVR只需更換舊的芯體便可繼續工作，節省維修時間和成本
? 安全儲備系統(res)可在電涌保護器處于后備狀態時發揮保護功能

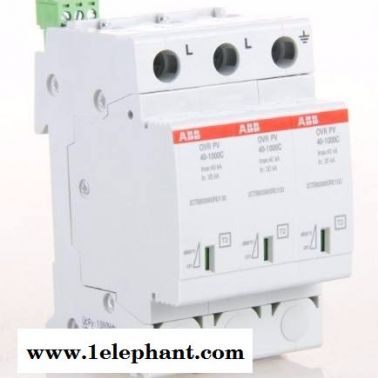

光伏專用電涌保護器 (OVR PV)
專為光伏應用設計，插拔式結構，額定電壓高到600/1000VDC。

電涌保護器 (OVR WT/OVR BT2 660/690)
額定電壓高達600/690VAC，并具有很高抵抗開路電壓水平，廣泛應用于風力發電等工業領域。

通信專用電涌保護器 (OVR Telecom)
專為通信行業應用而開發，插拔式結構**大持續工作電壓385V。

數據電涌保護器 (OVR TC)
雷擊風險不僅存在于電源系統，還存在于其它配套網絡中，應選用通信和數據傳輸專用的電涌保護器(OVR TC)串聯在網絡中，提供適當的保護。

避雷針
ABB新一代的OPR優化脈沖提前放電避雷針秉承和發展了原有的避雷針功能，朝著保護功能更強、自主操作和維護更簡單的方向，邁出了堅實的一步，加強了ABB在直接雷擊保護方面的國際**地位。
OPR避雷針的獨**果源自一種可控制的提前放電性能：在自然的上行先導形成前，OPR會提前產生一個先導，迅速地向雷電方向傳播直至捕獲雷電，并將其導入大地。實驗證實：它比普通避雷針更早地產生上行先導的提前放電，賦予了OPR更加有效的防雷保護功能。
