Ø  主要結構及工作原理

在三相四線制系統中，三條相線和一條零線對接之間均接有保護器。在正常情況下保護器處于高電阻狀態，當電網因雷擊或者其它原因出現涌過電壓時，保護器將立即在納秒級時間內迅速導通，將涌過電壓引入大地，從而保護了電網上的用電設備。當該電涌電壓通過保護器，且消失后保護器重新變到高電阻狀態，從而不影響電網的正常運行。

Ø  產品說明

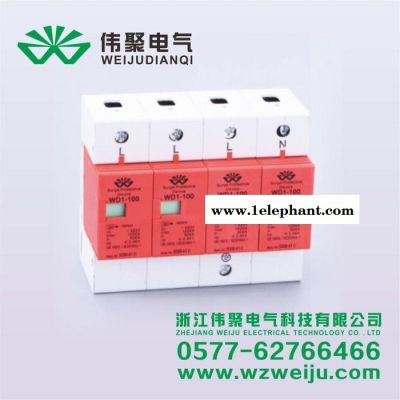

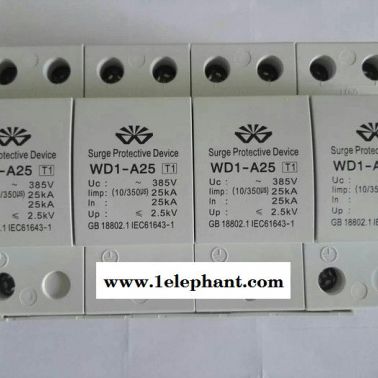

WD1-A系列石墨間隙型電涌保護器（屬于一級防雷器，10/350μS波形）依據IEC和GB標準設計。適用的接地系統IT，TT，TS，TN-N-S。

應用于雷擊風險較高地區的設備系統的電源**級電涌保護。可防范直擊雷在內的各種電涌電流，通過不同數量的組合可適用于單相、三相代電線路，模塊化設計，標準35mm導軌式安裝，安裝于建筑總配電柜（箱）、室外配電柜（箱），具備很高的雷電流泄放能力，無續流，單模塊**大沖擊電流（10/350μS）分別可達到limp=12.5KA，limp=15KA，limp=25KA，limp=35KA，limp=50KA**大放電電流（8/20μS）分別可達到Imax=100KA，Imax=120KA，Imax=150KA，Imax=160KA，Imax=200KA.

Ø  安裝

  （1）連接導線要采用與電源線路容量相同或大于電源線路的導線，總長度應控制在0.5米以內，導線長度越短越好。重新變到高電阻狀態，從而不影響電網的正常運行。

  （2）在電涌保護器的前端必須串聯有相應的空氣開關或斷路器。

  （3）安裝時必須斷開電源。

  （4）電涌保護器可配（FS）遠程遙信報警，遙信觸點有一常開一常閉，電涌保護器的一個模塊或多個模塊失效，觸點會閉合，送出故障報警信號，表示模塊發生故障須更換。

  （5）經常檢查串聯于線路上的空氣開關或熔斷器。

Ø  主要技術參數
