標稱放電電流	5A
溫度范圍	-40-+40
響應時間	3s
最大操作電壓	12KV
最大放電電流	4A
品牌	義貴
型號	FEG-12/5
加工定制	是

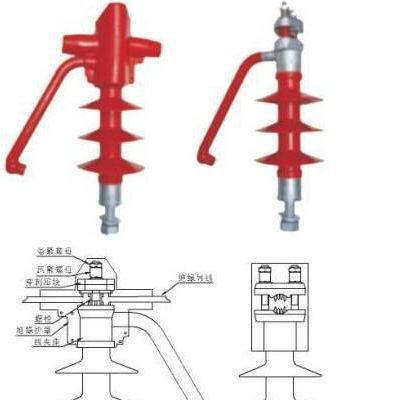

受雷擊時，容易發生斷線事故。目前國內外防止10KV架空絕緣導線雷擊斷線所采取的主要措施有：架設架空避雷線；安裝氧化鋅避雷器；在柱式絕緣子上安裝金屬箍環等。但現有的技術存在以下缺點：投資成本較大，施工安裝復雜，需剝開絕緣層，導致線芯進水和腐蝕等。本產品是新型組合式結構的二合一穿刺式防弧絕緣子，其復合絕緣子有很好的絕緣性能和防污穢水平，可適用于10KV架空電力線路中絕緣和支持導線用，而且還具有防止10KV架空絕緣導線雷擊斷線的保護功能。本產品還具有為防止導線因熱脹冷縮而移動的移動壓塊和穿刺式的刺齒構造，安裝施工方便可靠，不需剝開絕緣層，可避免線芯進水和腐蝕。同時也極大地減輕操作人員的勞動強度。由于把支柱絕緣子和防弧線夾合二為一，更使線路簡潔并降低造價。本產品性能可靠，投資少，收效大，為電力部門防止10KV架空絕緣導線雷擊斷線提供了一條經濟有效的途徑。二、結構特點 1. 本產品是一種新型組合式結構的防弧絕緣子，其主要由絕緣護罩、壓緊螺母、壓塊座、移動壓塊、上金屬帽、復合絕緣子、引弧棒、絕緣套管和下金屬腳等組成，見示圖。 2. 引弧棒和上金屬帽裝配連接成一體，當雷擊發生時，引弧棒和下金屬腳之間放電，使續流工頻電弧移動到引弧棒上燒灼，從而保護絕緣導線不受損傷。 3. 移動壓塊和壓塊座通過燕尾方式裝配成一體，使導線由于熱脹冷縮等原因移動時，移動壓塊隨之移動，從而避免導線被線夾劃傷。 4. 復合絕緣子比PS-15等電瓷絕緣子的絕緣性能好，并且其爬電距離大，提高了絕緣子的防污穢水平，可滿足廣大用戶對絕緣子的防污穢要求。 5. 絕緣護罩采用有機復合材料制成，具有良好的絕緣性能、抗老化性能和阻燃性能，把其裝配在上金屬帽的外部，可起到絕緣保護作用。 6. 本產品具有穿刺式的刺齒構造，安裝施工方便，不需剝除絕緣子導線絕緣層，避免線芯進水和腐蝕，可極大地減輕操作工人的勞動強度。 7. 防止鳥類對架空導線造成短路危害的獨特結構。 8. 能耐受5次左右工頻大電流電弧的燒灼。
技術標準
    產品生產執行的標準為GB11032-2000（eqvIE60099-4.1991）《交流無間隙金屬氧化物避雷器》、JB/8952-20045《交流系統用復合，外套無間隙金屬化物避雷器》

FEG-12/5使用條件

1、環境溫度：-40℃～50℃
2、海拔高度不超過：1500m海拔
3**大風速：35m/s4、地震烈度：8級

FEG-12/5型防雷支柱絕緣子的主要優點：

避雷效果與接地無關，避雷器由于采用“等電位”處理技術，它的避雷效果與設備有否接地無關，從而免去安裝傳統的避雷器必須接地的麻煩。因此安裝簡單，使用方便。
