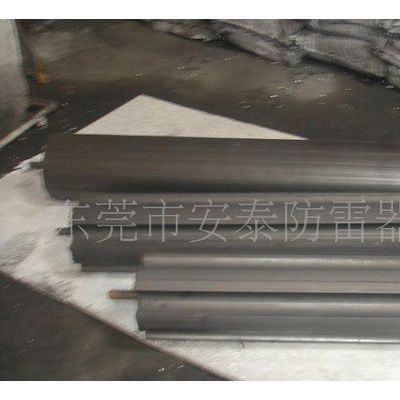

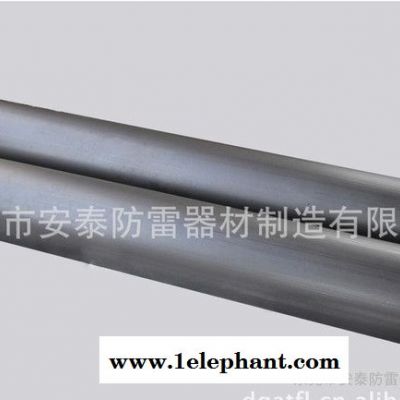

一、產品概述：安泰圓柱形接地模塊是一種以非金屬材料為主的接地體，它由導電性、穩定性較好的復合非金屬材料、吸濕劑、電解物質組成，不但有長效、防腐、降阻等特點，相對于降阻劑來說，施工更方便，而且接地模塊受干濕度影響小，能長效吸濕保濕，保持低電阻不變。     金佰系列非金屬接地體執行企業標準：Q/CD-2004 本產品經國網武高所檢測，送檢項目完全合格，并完全按企業標準生產。二、性能特點：1)      安泰系列接地模塊采用穩定的非金屬材料作為模塊的導電介質，其導電性不受季節影響； 2)       能吸濕保濕、接地電阻低，能保持與土壤有效接觸，接地電阻低而且能保持長期穩定； 3)       大電流沖擊后阻值不增大，也無變硬；、發脆、斷裂現象； 4)       在高土壤電阻率地域接地，能有效地降低接地電阻； 5)       接地電阻受季節影響小，阻值能保持長期穩定。 6)       安裝簡便，不受氣候和地質條件的影響。 7)       耐腐蝕、無毒、對環境無污染、使用壽命長。 金佰系列接地模塊內置金屬電極，與被保護對象的地線相連接，使入地電流迅速泄放到大地，從而獲得低的接地電阻。其機理：增大了接地體本身的散流面積，減小了接地體與土壤層間的接觸電阻，具有強吸濕保濕能力，充分發揮了模塊材料的導電作用  四、 用量計算：根據擬建接地裝置埋設地層的電阻率，采用下式計算低電阻接地模塊的用量。 I型，垂直埋置，單個模塊的接地電阻：
Ⅱ型，水平埋置，單個模塊的接地電阻：
并聯后的總接地電阻：
式中： ρ— 埋置地層的電阻率（Ω·m）； L —Ⅰ型模塊的長； d —Ⅰ型模塊的直徑； h — 接地模塊的埋置深度； a、b — Ⅱ型模塊的長、寬； M0— 模塊調整系數       BST-F 型取0.35     BST-Y 型取0.30     BST-M 型取0.33； n — 接地模塊個數； η — 模塊利用系數，可采用0.55～0.85。     亦可采用技術指標表備注欄所列估算式進行簡易計算。五、施工及通用要求：1） 非金屬接地體可進行垂直埋置或水平埋置，接地材料本體頂端埋置深度不宜小于0.8m，一般為0.8m～1.0m。 2） 采用幾個模塊并聯埋置時，模塊間距不宜小于4m，如條件不允許，可適當放寬。 3）非金屬接地體的極芯互相并聯或與地線連接時，必須進行焊接。要求用同一種金屬材料焊接，確保連接的可靠性。焊接長度按接地規范要求至少應為模塊極芯寬度2倍以上，不允許虛焊、漏焊。 應在焊接處清除焊渣，涂上一層瀝青或防腐漆，以防極芯腐蝕。 4）遇巖石地區，模塊與大地粘合情況不緊時，可在模塊下方和周圍填充BST-Ⅲ型降阻劑，然后再用細土回填夯實，一般每塊模塊下方使用25kg`~50kg降阻劑。 5）回填土時應適量灑水，分層夯實，待模塊充分吸濕后（24小時）后測量接地電阻。六、注意事項：1） 貯存模塊應經常維護，保持一定濕度，避免高溫、干燥、曝曬。 2） 運輸和安裝時，應避免機械力損傷接地模塊。選擇埋設位置時，應避開可能遭受化學腐蝕及高溫影響地段。 3） 回填土時可適量灑水分層夯實，待低電阻接地模塊吸濕24小時后測量接地電阻。 4） 在寒冷地區，模塊應埋設在凍土層以下。  備注：目前生產的主要規格介紹，也可根據客戶的要求來定制規格，其包裝方式均為木箱包裝。
