浪涌保護器,電源避雷器,避雷針,監控網絡通信,接地產
普通會員
| 銷量 | 暫無 |
| 瀏覽 | 830 |
| 發貨 | 廣東深圳市付款后24小時內 |
| 庫存 | 30000套起訂1套 |
| 品牌 | 雷晟RESON |
| 產地 | 深圳 |
| 防護等級 | IP65 |
| 過期 | 長期有效 |
| 更新 | 2021-08-10 14:00 |
品牌： |
雷晟RESON |
所在地： |
廣東 深圳市 |
起訂： |
≥1 套 |
供貨總量： |
30000 套 |
有效期至： |
長期有效 |
產地： |
深圳 |
防護等級： |
IP65 |
| 產地 | 深圳 |
|---|---|
| 防護等級 | IP65 |
| 放電電流 | 10KA |
| 工作電壓 | 5-48V |
| 類型 | 避雷器 |
| 壽命 | 10 |
| 售后服務 | 終身保固 |
| 用途 | 電子 |
| 種類 | 防雷器 |
| 執行質量標準 | 國標 |
| 經營模式 | 自產自銷 |
| 品牌 | 雷晟RESON |
| 型號 | POE網電合一防雷器 |
| 加工定制 | 是 |
| 質量認證 | ISO9001 |
| 是否有現貨： | 是 | 品牌： | 雷澠 |
| 類型： | 其它 | 用途： | 信號保護器 |
| 組合結構： | 壓敏電阻/氣體放電管組合類 | 保護性質： | 限壓型 |
| 安裝形式： | 串聯 | 工作原理： | 分流型或扼流型 |

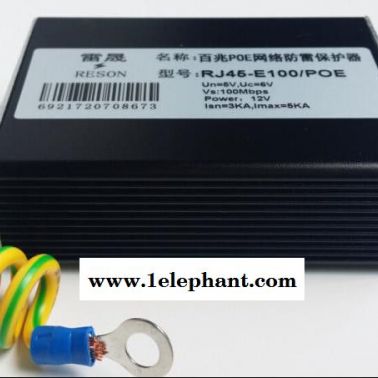

| 型號： | RJ45-E100/POE | 規格： | 85*65*27 |
| 商標： | RESON | 包裝： | 紙盒包裝 |
| 產品尺寸： | 85*65*27 | 產量： | 50000 |
1、POE以太網電涌保護器概述及功能特點
POE以太網電涌保護器參照國..標準GB/T18802.21-2004/IEC61643-21:2000設計。適用于對以太網供電線路的數據線和供電電源設備進行浪涌保護的復合防雷器，內部結構包含數據線和電源線兩種保護方案，確保系統過電壓**防護，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞；同時帶有不同電壓等級的信號電源的防雷保護。整個產品的特點為：多級保護、通流容量大、限制電壓低、響應時間快、插入損耗小、傳輸速率高等優點。
2、POE以太網電涌保護器使用環境及工作原理
溫度：-40℃～70℃；相對濕度：≤95%；大氣壓：70kPa～106 kPa. 浪涌保護器串接于被保護設備的前端，當傳輸線遭到感應雷及其它瞬時過電壓沖擊時，沖擊電流通過浪涌保護器的保護支路將其泄放到大地，并將感應過電壓拑位在設備允許的電壓范圍內，從而確保了運行設備的安全。
POE網絡防雷器
概述本浪涌保護器參照國..標準GB/T18802.21-2004/IEC61643-21:2000設計。
2. 功能特點
適用于對以太網供電線路的數據線和供電電源設備進行浪涌保護的復合防雷器，內部結構包含數據線和電源線兩種保護方案，確保系統過電壓**防護，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞；同時帶有不同電壓等級的信號電源的防雷保護。整個產品的特點為：多級保護、通流容量大、限制電壓低、響應時間快、插入損耗小、傳輸速率高等優點。
3. 使用環境
溫度：-40℃～70℃；相對濕度：≤95%；大氣壓：70kPa～106 kPa.
4. 工作原理
浪涌保護器串接于被保護設備的前端，當傳輸線遭到感應雷及其它瞬時過電壓沖擊時，沖擊電流通過浪涌保護器的保護支路將其泄放到大地，并將感應過電壓拑位在設備允許的電壓范圍內，從而確保了運行設備的安全。
5. 技術指標
型 號
RJ45-E100/POE
網絡單元
電源單元
額定工作電壓Un
5V
48
**持續運行電壓Uc
6V
60
**放電電流Imax
（8/20ms）
1-2
0.3KA
4-5
0.3KA
3-6
0.3KA
7-8
0.3KA
1、2、3、6、4、5、7、8-PE
5KA
1、2、3、6、4、5、7、8-PE
5KA
SE-PE
3KA
SE-PE
3KA
限制電壓Up
10/700/ms
1-2
＜20V
4-5
＜110V
3-6
＜20V
7-8
＜110V
絕緣電阻MΩ
≥0.4
傳輸速率Vs
100M
插入損耗dB
≤0.5
近端串擾dB
≥60（PASS）
帶寬FG
(0.3~100)M
響應時間Ta
≤1ns
外殼防護等級
IP20
外形尺寸
83×57×25mm
外殼材料
灰色鋁合金
保護線對
2對（1、2、3、6）
2對（4-5、7-8）
接口方式
RJ45
RJ45
6 安裝、使用和維護
6.1安裝說明
6.1.1將保護器接入系統前，先檢查地網接地電阻，應符合規范要求。
6.1.2將保護器接入被保護設備前端，必須連接可靠。
6.1.3將保護器的接地線盡可能短地連接到保護接地母線上。
6.2注意事項
6.2.1保護器上有輸入（IN）、輸出（OUT）標志，輸出端與被保護設備連接，切勿接反。否則會造成保護器的損壞，設備也無法得到保護。
6.2.2若由于插頭座連接不良等因素引起損耗增大，應重新連接或更換保護器。
6.2.3用戶不可隨意拆卸保護器各部位的緊固件，以免造成損壞，影響正常工作。
6.3保護器的檢查
6.3.2用三用表“Ω×1”檔測量網絡信號的對應輸入對輸出阻值約為2.2Ω，若阻過大和異常應更換保護器。
6.3.3用三用表“Ω×10K”檔測量網絡信號線對雷地阻值，約為400kΩ；線對雷地、外殼對雷地的電阻，應為無窮大。若測得的阻值與上不符，應更換保護器。
