貨號	JPX01,HPX系列
規格	齊全
材質	ABS
工藝	注塑/注射
插拔次數	10000（次）
適用線纜類型	通用
適用范圍	機房
品牌	3W三網通信,泰平通信
型號	JPX系列，HPX系列，MDF配線架

「TaiPing泰平通信&專業生產各類保安單元|MDF保安器」保安單元|保安器|MDF配線架-總配線架-|MDF音頻配線架|MDF電話總配線架（100回線保安接線排），（128回線測試接線排），保安器，總配線架機架由保安接線排、保安單元、測試接線排,告警系統等組成,對用戶電纜和程控交換機之間起到連接、調線、保護、告警等作用。MDF(Main Distribution frame)【銷售熱線：13736014228】

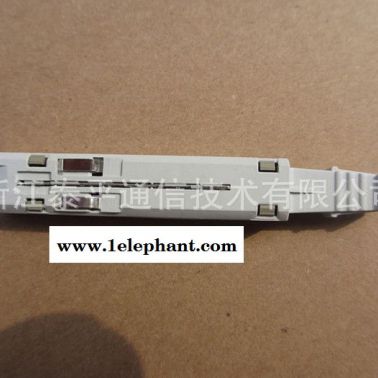

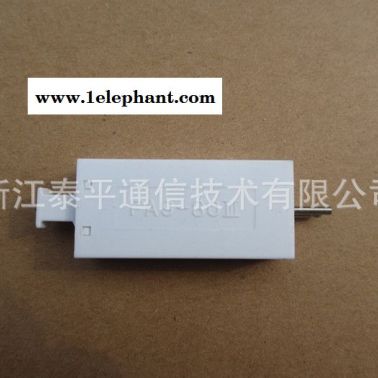

MDF保安單元，半導體保安單元與傳統的氣體放電管相比，具有快速響應、精確導通、重復性好、性能穩定、壽命長的特點，同時可以大大降低維護費用及維護工作等。 與集成塊保安單元相比，響應時間慢，但性能尚穩定，是目前機房較多在應用的保安單元，今后將由性能更優、安全性能更好的集成塊保安單元逐漸取代。 技術要求： 絕緣電阻≥1000MΩ 接觸電阻≤7mΩ 常溫電阻≤22Ω，a、b線間電阻差≤2Ω 限制電壓上限：半導體保安單元在電壓上升速率為100KV/s，限制電壓上限≤260V。 不動作電壓：在保安單元的各外線輸入端和地之間施加-185V的直流電壓，各輸入端和地之間不能導通。 不動作電流：40℃時不動作電流為90mA，1h不動作。 限流特性：25℃時 電流（A） 動作時間（S） 備注 0.35 <4.0 電路隔斷或限流至150mA 0.5 <2.0 1 <0.4 電路隔斷或限流至500mA 3 <0.1

『TaiPing泰平通信@MDF總配線架|MDF音頻配線柜|JPX01型（單面/雙面）卡接式總配線架|HPX系列總配線架|100回線保安接線排（直列模塊）|128回線測試接線排（橫列模塊）|MDF保安單元|防雷保安器生產基地！』MDF配線架-總配線架-|MDF音頻配線架|MDF電話總配線架（100回線保安接線排），（128回線測試接線排），保安器，總配線架機架由保安接線排、保安單元、測試接線排,告警系統等組成,對用戶電纜和程控交換機之間起到連接、調線、保護、告警等作用。MDF(Main Distribution frame)總配配線架,總配線架|音頻總配線架|電話總配線架。總配線架（MDF）、光纖配線架（ODF）、數字配線架（DDF）、綜合設備機架、一體化機房等產品及其施工維護;通信電源維護包括提供鉛酸蓄電池、低壓配電設備、防雷設備及其維護。生產經營的通信產品。

泰平通信/三網通信專業生產各類MDF總配線架（柜）、保安接線排、測試接線排、保安單元、MDF保安器、接線工具等。具有品種全、產量高、性能指標優越等優點。

JPX01B總配線架

產品特點：

1、機架高度低，6000回線雙面總配線架總高度僅為2.6米，省略了滑梯，既方便又安全； 2、機架采用鋁型材，整體外形美觀。型材上不需打孔，與其它機架并架、擴容方便； 3、接觸部分采用鍍金工藝，確保不氧化，接觸可靠，電阻小； 4、機架與模塊色調和諧，排號、線號一一對應，使人醒目； 5、密度大、強度高、重量輕，與國內其它同類產品相比，相同容量下占用空間較小； 6、內、外線成端、跳線連接均采用一把卡接工具，方便可靠、快捷。

工作條件： 　　工作溫度：+5℃-- +40℃ 　　相對濕度：<85%(+30℃) 　　大氣壓力：<70--106kPa 性能指標： 　 保安單元 　　接觸電阻：≤7mΩ 　　絕緣電阻：≥1000MΩ 　　邊流保護：安全電流：90mA,1h不動作（環境 　　　　　　　溫度+40℃，測試電壓60VDC) 　　常溫直流電阻：≤22Ω，a,b線間電阻差：≤2Ω 　　過壓保護：直流擊穿電壓：190V--260V 　　　　　　　脈沖擊穿電壓：≤800V（1KV/uS電壓上升率時） 保安接線排、測試接線排　　接觸電阻：簧片間：≤7mΩ 　　成端處：≤3mΩ 　　絕緣電阻：≥1000MΩ 　　抗電強度：≥1000VAC(歷時1min不擊穿、無飛弧） 　　拉脫力：≥25N 　　芯線直徑：0.40--0.60mm(絕緣層外徑<1.4mm)訂貨指南： 名稱 訂貨號 規格尺寸 （高×寬×深） 單位 容量 （回線） 備注 機架（雙面式） JPX01I-1200 2000×800×1240 架 1200 600L×2 JPX01I-4000 2200×1550×1240 架 4000 800L×5 JPX01I-5000 2400×1550×1240 架 5000 1000L×5 JPX01-6000 2600×1550×1240 架 6000 1200L×5 機架（單面式） JPX01I-1200 2000×1000×300 架 1200 300L×4 保安接線排 JPX01B 180×100×98 單元 100 可雙卡接續 測試接線排 JPX01C 90×210×92 單元 128 可雙卡接續 保安單元 JPX01B GTG+高分子PTC 只 1只/回線 卡接工具 XQ103 國產 把 1把/1000回線 選購件 在線測試繩 ZXC6 3m 根 選購件 開路測試繩 KLS6 3m 根 選購件 信號告警器 XGJ6 只 1只/列 基座 JZ6 只 根據用戶機房高度選配 操作凳 CD1 三級 部 1部/架 選購件

JPX系列總配線架/柜（HPX系列音頻總配線架/柜）

MDF總配線架適合各種容量電話局的交換與進局電纜之間的連接設備，具有良好的接續性能和可靠的防護功能。產品分：I型（卡接式）、II（繞接式）、III型（雙接卡接式）三種。

特點：

按YD/T694-1999新標準設計。

機架采用鋁合金型材制作，結構牢固，外型 美觀，安裝方便。測試接線排、單接點式、雙接點式、繞卡式、帶角度卡接簧片、接續可靠。

保安單元具有過壓、過流防護和接地警告功能。

總配線架的所有操作（保安器的插拔、內外線和跳線的接續及測試）均在正面進行。

所有塑料零件均具有阻燃性,其阻燃性能達到GB/T5169.7中A級要求， 其它各項指標均符合行標YD/T694-2004《總配線架》的要求

技術性能：

工作溫度：+5 ~ +40℃

相對濕度：<85%（+30℃）

大氣壓力：70~106Kpa

絕緣電阻：≥6000MΩ

抗電強度：1000V（45~60Hz）/1min無擊穿、無飛弧

成端接觸電阻：≤0.8mΩ,高溫、低溫、溫度變化、濕熱、振動試驗后接觸電阻增值：≤0.6mΩ

氣密性：未被腐蝕面積占總面積的75%以上

拉脫力：單根導線沿模塊垂直方向的拉脫力大于28N

適用導線：單股塑料絕緣導線，芯線直徑為Φ0.32～Φ0.6mm，大外徑（包括絕緣層在內）不超過1.4mm

卡接壽命：大于200次

規格指標：
深度：800mm 縱列距：210mm 橫列距：200mm 橫列離地高度:510mm

型 號 JPX01	容量 (回線)	縱列數×每列塊數	橫列數×每行塊數	縱列離地高度	外 型 尺 寸 高×寬×深 (括號內為護欄尺寸)
JPX 3600回 6×6	3600	6×6	5×6	450	1800×1260×800 (223×1541×1215)
JPX 4800回 6×8	4800	6×8	7×6	380	2000×1260×800 (223×1541×1215)
JPX 6000回 6×10	6000	6×10	8×6	250	2200×1260×800 (223×1541×1215)
JPX 7200回 6×12	7200	6×12	10×6	270	2600×1260×800 (223×1541×1215)
JPX 9600回 6×16	9600	6×16	13×6	250	3300×1260×800 (223×1541×1215)
JPX 3000回 5×6	3000	5×6	5×5	450	1800×1050×800 (223×1331×1215)
JPX 4000回 5×8	4000	5×8	7×5	380	2000×1050×800 (223×1331×1215)
JPX 5000回 5×10	5000	5×10	8×5	250	2200×1050×800 (223×1331×1215)
JPX 6000回 5×12	6000	5×12	10×5	270	2600×1050×800 (223×1331×1215)
JPX 8000回 5×16	8000	5×16	13×5	250	3300×1050×800 (223×1331×1215)
JPX 2400回 4×6	2400	4×6	5×4	450	1800×840×800 (223×1121×1215)
JPX 3200回 4×8	3200	4×8	7×4	380	2000×840×800 (223×1121×1215)
JPX 4000回 4×10	4000	4×10	8×4	250	2200×840×800 (223×1121×1215)
JPX 4800回 4×12	4800	4×12	10×4	270	2600×840×800 (223×1121×1215)
JPX 6400回 4×16	6400	4×16	13×4	250	3300×840×800 (223×1121×1215)
JPX 1800回 3×6	1800	3×6	5×3	450	1800×630×800 (223×911×1215)
JPX 2400回 3×8	2400	3×8	7×3	380	2000×630×800 (223×911×1215)
JPX 3000回 3×10	3000	3×10	8×3	250	2200×630×800 (223×911×1215)
JPX 3600回 3×12	3600	3×12	10×3	270	2600×630×800 (223×911×1215)
JPX 4800回 3×16	4800	3×16	13×3	250	3300×630×800 (223×911×1215)
JPX 1200回 2×6	1200	2×6	5×2	450	1800×420×800 (223×701×1215)
JPX 1600回 2×8	1600	2×8	7×2	380	2000×420×800 (223×701×1215)
JPX 2000回 2×10	2000	2×10	8×2	250	2200×420×800 (223×701×1215)
JPX 2400回 2×12	2400	2×12	10×2	270	2600×420×800 (223×701×1215)
JPX 3200回 2×16	3200	2×16	13×2	250	3300×420×800 (223×701×1215)

3W-JPX01型卡接式總配線架

本產品具有電纜接續和過流過壓防護的功能，可以避免因大電流的侵入對外線電纜、機房設備及人員所造成的損害。由于接續模塊采用高密度設計,模塊的高度和寬度有所減少,從而使得整機的高度和重量明顯降低，列間距加大,這就方便了架間操作，同時機房的空間利用率也得到提高。

開放機架正面

開放機架背

JPX01型總配線架從列告警盤、接線排，到底部護欄都提供了易于更換、清潔的列號、塊號示名。總配線架由機架、保安接線排、測試接線排、保安器、總告警盤、列告警組件和附件等構成。

標準備附件表

代號	名稱	備注
3W-NJA3.695.092	測試賽繩（橫列）	在測試排上分開測試內、外線
3W-NJA3.695.093	測試賽繩（直列）	在保安排上分開測試內、外線
3W-NJA3.695.094	測試賽繩（跳接）	臨時將外線跳接對另一對內線上
3W-NJA4.695.014	XQ401ⅡD-KJ型卡接工具

產品配置表

外線 容量	每直列最大容量	最大橫列層數	每橫列標準容量	每橫列最大容量	架體尺寸			橫列 總容量	扶梯（選購）
					高	寬	深
4000L	8塊*100L	6	5塊*128L	6塊*128L	2000	1250	1050	4608L	XQ901F或三階梯
5000L	10塊*100L	7			2200	1250	1050	5376L	XQ901F或三階梯
6000L	12塊*100L	9			2600	1250	1050	6912L	XQ901F或三階梯

3W-JPX284型卡接式總配線柜（架）

JPX284型卡接式總配線柜適合于接入網使用。總配線柜采用整體焊接式機柜，外線部分裝有FA8-149型保安接線排、FA9-201型保安器及告警系統；內線部分裝有STO-151型測試接線排。

主要特點：
●機柜采用整體焊接結構；
●模塊采用高強度塑料，抗老化；
●保安接線排與測試接線排可由用戶隨意安裝。

STO-151型測試接線排

●測試接線排由四個獨立的測試模塊組成，每個測試模塊為32回線，上排為跳線端子，下排為內線端子。插入隔斷插塞可將內外線斷開，利用測試塞繩可分開測試外線和局內線；
●測試模塊的外形尺寸：高×寬×深=10mm×280mm×70mm

FA8-149型保安接線排

●保安接線排由四個保安模塊組成，保安接線排的左邊后部為排告警；
●每個保安模塊為25回線，其上排為跳線端子，下排為外線端子，中間為供安裝保安單元的空間；
●外形尺寸：長×寬×高=104mm×280mm×70mm

FA9-201ⅠＤ型保安單元

● FA9-201ⅠＤ型保安單元用于FA8-149型保安接線排中，防止過電壓過電流對機房設備及人身安全造成的危害。

分類	防護原件
FA9-201ID	高分子PTC+半導體放電管

產品規格

外線容量	內線容量	外形尺寸mm （高*寬*深）
		高	寬	深
2400L	2048L	2200	600	600
2000L	1792L	2000	600	600

3W-JPX型總配線柜

產品介紹：
產品特點：體前后雙面開門，可拆卸，上下進線，側門可拆卸，方便擴容和并架。模塊設計，箱內架體用鋁型材，易于安裝。型號及規格尺寸

型號	容量（線）	高*寬*深（mm）
JPX01-A1	600L	1200*600*600
JPX01-A2	1200L	2000*600*600
JPX01-A3	2000L	2200*600*600

JPX系列卡接式總配線架/柜（HPX系列音頻總配線架/柜）










JPX210（A、B）型總配線架

產品介紹：
產品特點：具有完善可靠的過電流、過電壓保護、FS失效功能和聲光告警功能。卡接簧片為雙層折疊式雙卡口，表面鍍金（銀），使用壽命為單卡口的兩倍。抗拉脫力強，不小于25N。直列、橫列均為正面操作，橫列提供固定和旋轉工作模式，方便電纜成端及維護。直列、橫列均有周到的線路標識，便于準確跳線和檢測。全模塊化設計，可根據機房靈活組合，模塊體積小，容量大，便于安裝和擴容。機架采用鋁合金型材，外形整齊、美觀、實用、安裝極為方便，組合靈活。所有塑料件均采用阻燃塑料。型號及規格尺寸

容量/列	600對/列	800對/列	1000對/列	1200對/列
h	1970	2390	2810	3230
h1	1800	2220	2640	3060
h2	170	170	170	170
直列間距	250	250	250	250
h3	220	220	220	220
d1	350	350	350	350
d2	450	450	450	450
h4	510	510	510	510
h5	300	300	300	300

注：1、機架尺寸可按用戶要求或查勘實際情況設計。
2、材質：采用鋁合金材料制作。
3、該機架適用于大中型機房。
