材質	硅膠
產地	江蘇
功能	防毒氣
款式	長管
類別	消防救生器材
類型	呼吸防護類
顏色	黃色
重量	2
品牌	威爾
型號	VER
加工定制	是
質量認證	CE
是否加工定制	是

參數一：整機泄露率≤0.05% 參數二：吸入氣體中CO2含量：0.89% 參數三：總視野>70% 參數四：吸氣阻力>-300Pa

 自吸式長管呼吸器屬于作業型呼吸保護裝具，主要用來防御吸入有害氣體、粉塵、煙霧等污染物質，并有效抵補缺氧危害。對化工、石油化工、制藥工業、煤氣廠、城建地下施工等行業，在檢修塔罐、地下施工等作業環境，用作職工呼吸保護。

---

自吸式長管呼吸器產品組成：

      大致由全面罩、硅膠波紋軟管、大流量調節閥、腰帶、進口長管、過濾器支架、粉塵過濾器組成的；

---

            吸氣時，空氣通過粉塵過濾器、長管、調節閥、硅膠波紋軟管進入面罩；呼氣時，通過面罩的呼氣閥，將呼出的CO2排出。過濾器置于空氣新鮮的地方，保證吸入的空氣符合人體要求。由于作業人員與環境隔離，從而保障了作業人員的安全。

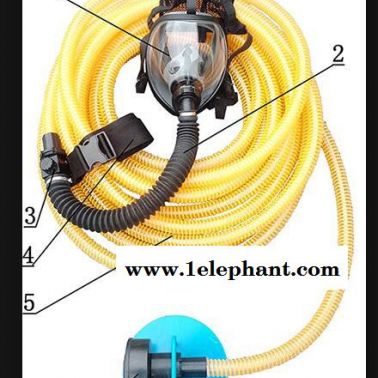

1.全面罩    2.硅膠波紋軟管    3.大流量調節閥    4.腰帶    5.進口長管    6.過濾器支架    7.粉塵過濾器

---

全面罩

全面罩適合亞洲人臉型，佩戴舒適，密封性好。

A.球形視窗，內外表面分別經過防霧和硬化處理，視野寬闊，光學性能好，透光度高；

B.阻燃橡膠頭帶，安全固定；

C.阻燃化纖編織掛帶，長度可調節；

D.供氣閥接口采用插口結構，可與供氣閥快速相聯接；

E.呼氣閥罩，保護呼氣閥正常工作；

F.吸氣閥，安全有效；

G.密封膠面體采用優質阻燃硅橡膠；

H.口鼻罩采用優質硅橡膠，降低面罩內吸入的二氧化碳含量；

I.阻燃網狀頭罩，佩戴安全舒適。



---

硅膠波紋軟管

        A、調節端收緊箍

        B、硅膠波紋軟管

        C、插頭端收緊箍

        D、面罩插頭



---

      硅膠波紋軟管為食品級硅膠材質，耐磨耐老化，無氣味，長度為0.55米，通徑大，

內直徑達34MM， 保證了作業人員的呼吸順暢。兩端用過

專用的收緊箍分別與調節閥和面罩插頭牢固聯接，面罩插頭

插入面罩時彎曲一定角度，方便了作業人員的作業要求。

---

大流量調節閥       大流量調節閥通過轉動調節旋鈕A,可調節管路送風的空氣流量，當其用于自吸式長管呼吸器時，可逆時針轉動旋鈕，到無法轉動為止，此時通氣流量最大。當其用于連續送風長管呼吸器時，可按圖5所示，旋鈕上得箭頭B方向，轉向ON方向時，流量增大；轉向OFF方向時，流量減小。根據箭頭相對于流量符號C的位置，即可大致判斷流量的大小。               A、旋鈕         B、箭頭         C、流量標志         D、快速卡口（大通徑快插結構）

      大流量調節閥的一端與硅膠波紋軟管聯接，另一端為大通徑快插結構的快速卡口，使用時與進口長管端部的通用插頭快速聯接。

      大流量調節閥采用增強型工程材料制成，固定于腰帶的適當位置。

---

進口長管

      進口膠管A為食品級工程塑料膠管，無氣味，強度高，耐磨，抗踩踏，兩端裝有通用的大通徑快插結構的快速插頭B,插頭上套有密封用的紅色硅膠O型圈C，材質為增強型工程塑料，牢固可靠。

       長管的一端與大流量調節閥相聯接，另一端與過濾器支架相聯接。

         A、長管

         B、快速插頭

         C、O型密封圈

---

過濾器支架及粉塵過濾器

      過濾器支架A起固定過濾器B的作用，防止過濾器被意外污染，確保過濾器有效工作，過濾器過濾精度為5μm，過濾器與過濾器支架通過螺紋聯接，并通過橡膠墊片密封，聯接時需稍用力旋緊過濾器。

      過濾器的另一端為通用大通徑快插結構的快速插口C，快速插口C與圖5進口長管的快速插頭快速聯接。



      A、過濾器支架

      B、過濾器

      C、快速插口



---

主要技術參數

整機泄露率	≤0.05%
吸入氣體中CO2含量	0.89%
總視野	＞70%
雙目視野	69%
下方視野	39%
吸氣阻力	＞-300Pa
呼氣阻力	＜1000Pa
硅膠波紋管長度	0.55m
進口長管長度	10m
硅膠波紋管通徑	32mm
整機通徑	25mm
凈重	4.6kg
毛重	5.3kg
包裝尺寸	50X35X20cm
