17-4PH合金是由銅、鈮/鈳構成的沉淀、硬化、馬氏體不銹鋼。

特性：經過熱處理后，產品的機械性能更加完善，可以達到高達1100-1300 Mpa (160-190 ksi) 的耐壓強度。這個等級不能用于高于300℃ (572℉) 或非常低的溫度下,它對大氣及稀釋酸或鹽都具有良好的抗腐蝕能力,它的抗腐蝕能力與304和430一樣。

簡介

17-4PH是馬氏體沉淀硬化型不銹鋼.17-4PH性能特點是易于調整強度級別,即可通過變動熱處理工藝予以調整.馬氏體相變和時效處理形成沉淀硬化相是其主要強化手段,17-4PH衰減性能好,抗腐蝕疲勞及抗水滴性能強.

應用領域

· 甲板、其他平臺

· 食品工業

· 紙漿及造紙

· 機械部件

17-4PH 17-4PH合金是沉淀、硬化、馬氏體不銹鋼。

17-4PH合金是由銅、鈮/鈳構成的沉淀、硬化、馬氏體不銹鋼。

這個等級具有高強度、硬度(高達300o C/572o F)和抗腐蝕等特性。

經過熱處理后,產品的機械性能更加完善,可以達到高達1100-1300 mpa (160-190 ksi) 的耐壓強度。

這個等級不能用于高于300o C (572o F) 或非常低的溫度下,它對大氣及稀釋酸或鹽都具有良好的抗腐蝕能力,它的抗腐蝕能力與304和430一樣。

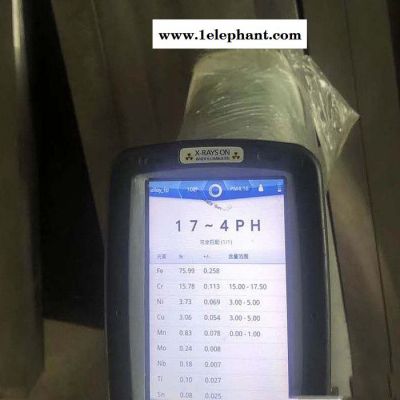

化學成分

"中國牌號 0Cr17Ni4Cu4Nb 05Cr17Ni4Cu4Nb

C:≤0.07

Si: ≤1.00

Mn:≤1.00

P:≤0.035

S:≤0.030

Ni:3.00-5.00

Cr:15.0-17.5

Mo:-

Cu:3.00-5.00

Nb:0.15-0.45

其他:-

美國ASTMS17400，ASTM A564 630，UNS630

化學成分

C:≤0.07

Si:≤1.00

Mn:≤1.00

P:≤0.040

S:≤0.030

Ni:3.00-5.00

Cr:15.0-17.5

Mo:-

Cu:3.00-5.00

Nb:0.15-0.45

其他:-

日本SUS630

化學成分

C:≤0.07

Si:≤1.00

Mn:≤1.00

P:≤0.040

S:≤0.030

Ni:3.00-5.00

Cr:15.0-17.5

Mo:-

Cu:3.00-5.00

Nb Tao:0.15-0.45

其他:-

歐洲X5CrNiCuNb16-4

化學成分

C:≤0.07

Si:≤1.00

Mn:≤1.00

P:≤0.040

S:≤0.030

Ni:3.00-5.00

Cr:15.0-17.0

Mo:-

Cu:3.00-5.00

Nb Tao:0.15-0.45

其他:-

力學性能

 抗拉強度 σb (MPa)：480℃時效,≥1310; 550℃時效,≥1060; 580℃時效,≥1000; 620℃時效,≥930

條件屈服強度 σ0.2 (MPa)：480℃時效,≥1180;550℃時效,≥1000;580℃時效,≥865;620℃時效,≥725

伸長率 δ5 (%)：480℃時效,≥10;550℃時效,≥12;580℃時效,≥13;620℃時效,≥16

斷面收縮率 ψ (%)：480℃時效,≥40;550℃時效,≥45;580℃時效,≥45;620℃時效,≥50

硬度 ：固溶≤363HB和≤38HRC;480℃時效,≥375HB和≥40HRC; 550℃時效,≥331HB和≥35HRC;580℃時效,≥302HB和≥31HRC;620℃時效,≥277HB和≥28HRC

密度：7.80g/cm3

熱處理規范

熱處理規范：1)固溶1020～1060℃快冷

2)480℃時效,經固溶處理后,470～490℃空冷

3)550℃時效,經固溶處理后,540～560℃空冷

4)580℃時效,經固溶處理后,570～590℃空冷

5)620℃時效,經固溶處理后,610～630℃空冷。

金相組織：組織特征為沉淀硬化型。
