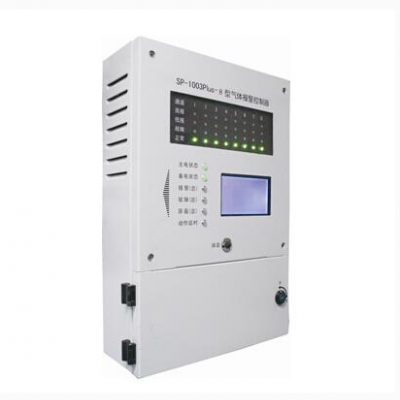

華瑞SP-1003PLUS系列壁掛式可燃氣體報警控制器

華瑞SP-1003PLUS系列采用壁掛式及盤裝式，包含2路、4路、8路、16路控制器，滿足不同用戶的需求，RS485、每通道2級無源開關量輸出（關斷延時0~60min可設定），可方便接入PLC/DCS等工控系統

【詳細說明】

華瑞SP-1003PLUS系列壁掛式可燃氣體報警控制器介紹

SP-1003系列控制器采用壁掛式及盤裝式安裝方式的氣體報警控制器。適用于各種標準 4～20mA 信號的測量與控制。可廣泛應用于石油、化工、冶金、礦業、消防、燃氣、環保、電力、通訊、造紙、印染、糧食儲備、城市供水、污水處理、食品、科研、教育、國防等領域。

采用壁掛式及盤裝式，包含2路、4路、8路、16路控制器，滿足不同用戶的需求

多種信號輸出

RS485、每通道2級無源開關量輸出（關斷延時0~60min可設定），可方便接入PLC/DCS等工控系統

友好的人機操作界面

2、4、8路采用超高亮LED顯示，直觀、清晰

16路采用大屏幕點陣LCD液晶顯示，中文菜單

現場聲光指示

現場聲光指示，可直觀、清晰的為管理人員提供當前被監測環境危險級別信息

兩級報警值設定，不同聲光信號指示不同報警級別

功能齊全

可存儲報警記錄，便于查詢、管理

具有鎖定顯示和自檢功能，便于維修

帶備用電源，保證主電被切斷后，依然可正常工作2h以上

SP-1003-2華瑞科力恒壁掛式報警控制器SP-1003PLUS-4技術參數

工作電源220VAC，50Hz(0.5A)

備用電源2 通道12V，2.2Ah；4/8/16 通道12V，7Ah

輸出電源16VDC，500mA

工作方式巡檢

采樣速率2/4/8 路：125 毫秒/ 路，16 路： 62.5 毫秒/ 路

功率2 路20W，4 路30W，8 路50W，16 路80W( 滿載）

輸入信號4~20mA(2 線/3 線 檢測器）

報警記錄

最先報警通道號顯示、報警部位顯示、報警事件

記錄

報警設定越限( 上限) 報警，兩級限值可設

報警功能

各級獨立的LED 燈指示和不同頻率的聲響報警區

分不同報警等級

報警輸出兩級無源報警繼電器/ 路

觸點容量220VAC，5A

通訊接口RS485

環境溫度-20℃ ~+55℃

環境濕度0~90% RH（無凝露）

環境壓力86kPa ~106kPa

顯示方式2/4/8 路：超高亮LED

16 路：240×64 點陣LCD

分辨率0.01(0~99)/0.1(100~999)/1(1000~2000)/0.1( 氧

氣)

測量精度＜ ±1%

外形尺寸

320mm×220mm×100mm(HWD)/2 路

470mm×310mm×115mm(HWD)/4、8 路

500mm×350mm×135mm(HWD)/16 路壁掛

133mm×606mm×250mm(HWD)/16 路盤裝

重量6.0kg/2 路；12.0kg/4、8 路；13.0kg/16 路

CMC 京制00000301 號

華瑞SP-1003PLUS系列壁掛式可燃氣體報警控制器

產品型號  通道數量  安裝方式   安裝附件

SP-1003-2 2 壁掛             壁掛安裝附件

SP-1003-4 4 壁掛

SP-1003-8 8 壁掛

SP-1003-16 16 壁掛/盤裝
