探測距離	小于60平米
保護面積	小于60平米
顏色	象牙白
報警電流	≤45mA
報警濃度	0.15～0.3dB/m
工作電壓	DC9V～DC28V
環境溫度	-10~50（℃）
外形尺寸	10CM
重量	0.2KG
環境濕度℃	小于95（%）

產品信息
名稱： 聯網型煙霧探測器
品牌： 鎧衛
貨號： JTY-GD-DG311
顏色： 象牙白
產品概述：
聯網型火災探測器包括有感煙探測器、感溫探測器和煙溫復合探測器(以下簡稱

探測器)適用于商場、賓館、商店 、倉庫、電機房等民用及工業場所的火災預報

警。探測器具有靈敏度高、穩定可靠、耗電小、美觀耐用、使用方便等特點，可

與安防系統配套使用。

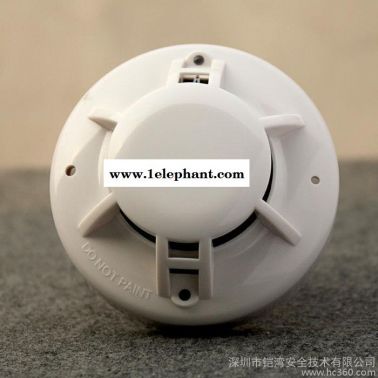

產品圖片：

一. 技術指標：
供電電源：  DC9V～DC28V
電    流：  靜態電流 ≤200uA
            報警電流 ≤45mA
工作溫度： -10℃～+50℃
相對濕度： ≤95%RH(40℃±2℃)
報警聲響:  ≥80dB/m
輸出形式： 繼電器無源觸點（NO/NC可設置）輸出，觸點容量1A/24VDC,
           出廠默認輸出為常閉方式.
煙霧靈敏度：0.15～0.3dB/m
溫度報警設定值：57～62℃
功能：
        工作：正常情況下,探測器大約每隔5-6秒指示燈會閃亮一下。探測器自

動檢測周圍環境中的煙霧濃度和溫度變化,并根據使用環境狀況進行靈敏度自動

補償。當煙霧濃度或溫度接近報警值，探測器加快對煙霧濃度或溫度趨勢進行智

能運算,同時報警指示燈開始閃亮。若運算結果達到或超過報警值,探測器紅色

LED燈保持常亮,發出聲響,并啟動繼電器輸出。
        當環境中的煙霧或溫度恢復到正常狀態時,探測器自動恢復到正常工作

狀態。
        自檢：正常情況下，按自檢測試按鍵，探測器進行本身內部功能測試，

點亮LED并發出報警聲響，同時繼電器輸出。
注意：探測器報警時，輸出繼電器無源觸點，觸點容量1A/24VDC，可通過探測器

PCB板上的跳線，設置為常開或常閉觸點輸出。出廠時跳線默認設置觸點為常開

產品細節：

安裝：
探測器的底座的安裝尺寸為42cm-75cm。安裝時，在天花板上相距60mm的位置上

打兩個直徑5mm的安裝孔, 如圖3用漲塞和螺釘固定探測器底座在天花板上。
 注意：
1.感煙探測器和煙溫復合探測器不適宜在以下場所使用：
         正常情況下有煙滯留的場所
          有較大粉塵、水霧、蒸汽、油霧污染、
腐蝕氣體的場所
         通風速度大于5m/秒的場所
         相對濕度大于95%的場所
2.感溫探測器和煙溫復合探測器不適宜在以下場所使用：
         正常情況下長期高溫的場所
接線：
  連接電源線在底座端子3、端子4上（無極性）,繼電器無源觸點輸出線連接在

底座端子1、端子2上。將探測器按正確方向扣在底座上，壓下后順時針方向旋緊

。接通電源即可工作。
