可選配功能拉到下面的選型表格，具體價格請來電咨詢。

1 概述

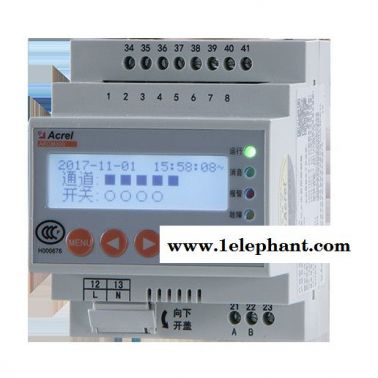

      ARCM300D 智慧用電在線監控裝置是針對0.4kV 以下的TT、TN 系統設計的智能電力裝置，具有單相交流電測量、遙信輸入、遙信輸出功能，以及RS485 通訊或GPRS 無線通訊功能，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。產品采用先進的微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，是建筑監控裝置預防監控、系統絕緣老化預估等的理想選擇。同時將原有RS485 通訊升級為GPRS 無線通訊方式，極大解決了現場布線難的情況，提高工作效率。作為一種先進的智能化、數字化的采集元件，該智能裝置已廣泛應用于各種控制系統、SCADA 系統和能源管理系統中。

2 產品型號

3 技術參數

4 安裝與接線

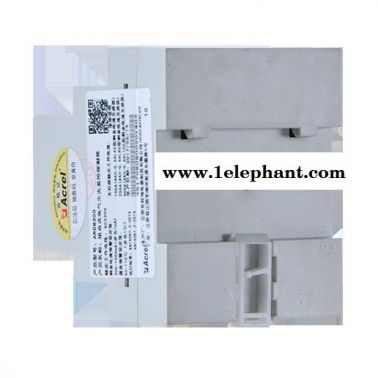

4.1 外形及安裝尺寸(單位mm)

4.2 安裝方式

      35mm 導軌安裝，可加固定端子進行固定。

4.3 接線說明

注：電流互感器紅色線接6 號端子，黃色線接5 號端子。

5 指示燈定義及按鍵操作

5.1 測量項目說明

      可同時監控剩余電流和溫度,并根據剩余電流和溫度的大小作出報警指令。并且當輸入信號達到報警設置時，發出聲光報警。

5.2 指示燈定義

     ● 運行指示燈(綠色)：儀表處于正常運行時，指示燈閃爍，閃爍頻率大約為一秒一次;

     ● 消音指示燈(綠色)：儀表處于消音狀態時，指示燈亮;

     ● 報警指示燈(紅色)：儀表處于報警狀態時，指示燈亮;

     ● 故障指示燈(黃色)：儀表處于故障時，故障指示燈常亮(故障為外部線路故障，而不是儀表本身的故障);

     ● 狀態指示燈(綠色)：長亮(已連接到服務器)，閃爍(未連接服務器);

     ● 信號指示燈(綠色)：長亮(無線信號強，RSSI 值大于15)閃爍(無線信號弱，RSSI 值小于15);

5.3 按鍵操作

      可通過按鍵對儀表進行地址、參數設置，亦可通過按鍵來對儀表執行消音、自檢和復位操作等。ARCM300 共有5 個按鍵，從左至右分別為：MENU 菜單鍵、消音、復位、回車鍵和翻頁鍵。
