一、簡介

    柔性扁平電纜線（FFC）具有體積小，柔性好，可彎曲及易焊接等特性，可隨意，選擇導數目及間距，使聯線更方便，大大減少電子產品的體積，減少生產成本，提高生產效益。

二、FFC特點

1、尺寸小、質量輕：扁平結構、體積小巧，適應設備小型化的需求。

2、安裝固定方便：可采用連接器連接，連接簡單方便、快捷、省工省時。

3、高密度：線芯排列緊密整齊，傳輸信息量大，占用空間小。

4、柔韌性優良：適應各種高頻率彎曲、移動部件信號連接。如打印頭等。

5、可折疊：可根據需要任意折疊，滿足不同位置與角度的連接。

6、可加工性：線纜表面可加貼屏蔽、導電、隔熱、磁環等導電材料，以適應各種特殊使用環境要求。

三、應用

     產品廣泛應用于打印機、掃描機、稅控機、攝像機、復印機、數碼相機、數碼相框、液晶屏、車載、汽車音響、功放音響、電視機、計算器、收款機、汽車音響、電視機、打字機、計算器、收款機、電話、CD-ROM、VCD、DVD、MP3、MP4、無線儀器儀表、視叫設備及航空航天設備等高新科技先鋒產品當中。

四、FFC柔性排線使用、運輸、儲存注意事項

    FFC軟排線由于其柔軟性、耐曲折、韌性好廣受很多電子產品生產商的垂愛，但是也很多客戶投訴時不時出現些問題。我們作為一家專業做FFC柔性排線的廠家有必要提醒各位客戶朋友在使用FFC軟排線的使用、運輸、儲存過程中應該注意哪些方面。

一、使用時注意事項：

FFC插拔時應該避免扭曲、轉動等粗暴動作以免對導體造成損傷。插拔時要用手指捏住補強板，垂直進行插拔。盡管軟排線耐彎折，可是操作中補強板**不能彎折。在特殊環境如高溫、高濕環境中連續作業時，使用前須先進行風險評估。若在插拔時不小心排線掉到地上，需仔細對露出銅線的金手指部位清潔后才能使用。柔性扁平線受力點不能接近補強板端。

二、運輸中要注意事項：

妥善包裝、選擇適宜的運輸工具，避免機械損傷、雨水淋濕受潮等。

三、儲存上注意事項：

首先要避免陽光直射容易造成導體氧化，其次不能放在多灰塵的環境中泳衣引起接觸不良，避免接觸腐蝕性及有機溶劑，貯存溫度應在-10°~30°之間，濕度70%RH以下的室內。

只要使用FFC扁平線的各位用戶注意以上事項并正確操作，困擾大家的一些常規問題**不會再出現。

深圳市連線電子有限公司是一家集產品開發、生產、銷售為一體的高新企業。專業生產FFC/FPC柔性扁平線和連接器（CONNECTORS），產品廣泛應用DVD、VCD、手機、數碼相機、相框、打印機、復印機、網絡通訊、音響、液晶驅動板、家電及汽車電器等領域。產品經過ISO9001，ISO2000認證，遠銷國內外知名企業，多年來獲得了眾多客戶的肯定與贊譽!

一、公司產品測試

耐熱性 任意放置85℃條件下96小時

溫度循環 做5次循環（-40℃*4h -85℃*4h -25℃*1h）-5Cycles

耐濕度任意放置在40℃、濕度為95%條件下96小時

耐燃性 通過ULVM-1認證

柔韌性 正常類型 循環次數多于10000次

         柔韌性類型 循環次數多于3000000次

耐磨
用￠0.5mm的針座在排線上摩擦，負荷600g，往復每分鐘60回，邊摩擦邊導通**10000回以上

彎曲
從中央折疊（90°/180°）后，在回復原樣**100回以上

認證： UL SGS ISO9001

產品型號：A型 B型 C型 D型 E型 F型 G型 H型 K型

二、產品優勢：

1．交期迅速：3-5天內交貨；
2．打樣迅速：(24小時內完成)；

3．研發能力強：FFC產品優良的導性能,特殊加工(分線、割地線、鍍金、鍍銀漿、包鋁箔、銅箔、銀箔、導電布、醋酸布等)及匹配性問題；

4．品質有保障：全部採用環保原材料，符合歐盟制定的ROHS標準。

5．售后服務完善：當發現品質不良時，我司有專業工程人員處理，在**內處理問題並有實效改善分析報告，直到客戶滿意為止。

6．具有體積小、精密度高、使用方便、輕便化、超薄型、耐曲折優良性能廣氾；應用於音響、數碼機、攝像機、汽車音響、電視機、打字機、計算器、收款機、電話、CD-ROM、複印機、打印機、、噴繪機、無線儀器儀表、航空航天產品等：

7.產品規格：

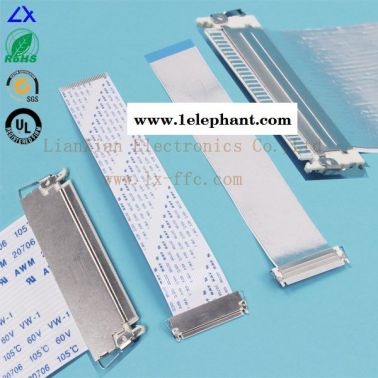

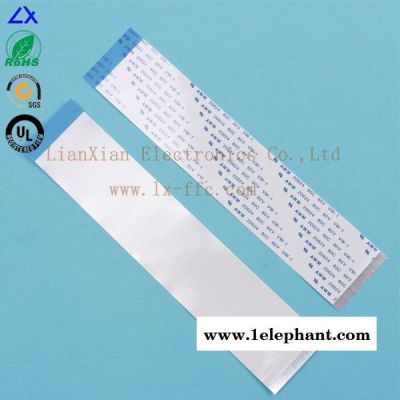

FFC(軟性扁平軟排線)：

①PITCH（間距）: 0.5mm 0.8mm 1.0mm 1.25mm 1.27mm 2.0mm 2.54mm

②導體規格：0.035*0.030、0.035*0.65、0.05*0.5、0.05*0.065、0.1*0.65、0.1*0.8；

③排線屏數：4P-120P；

④排線長度：20mm-Nm；

FPC連接器：

①PITCH(間距)值：0.5mm 0.8mm 1.0mm 1.25mm 2.0mm 2.54m

②連接器屏數:4P-60P；

③型號：上接、下接、彎針90°、180°，帶鎖（抽屜式，掀蓋式）等；

8.產品物理特性:

①耐溫:80℃、105℃；

②耐壓:30V、60V、300V；

③絕緣體:PET、PVC；

④導體:鍍錫銅、鍍錫扁平軟銅線；

⑤UL代號:20798、20624、2646、2643、2896、2651
