1  、概述

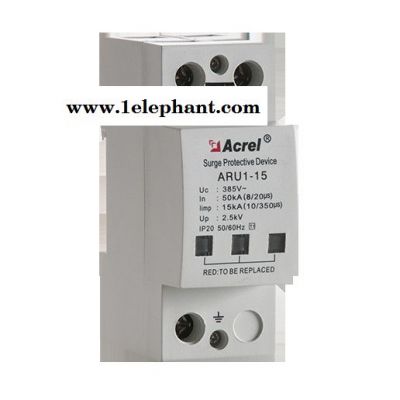

??浪涌保護器，也叫防雷器、避雷器，是一種為各種電子設備、儀器儀表、通訊線路、低壓電氣線路提供安全防護的電子裝置。適用于交流50/60Hz，額定電壓380V的供電系統或光伏系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護，滿足家庭住宅、第三產業及工業領域電涌保護的要求，具有相對相，相對地，相對中線，中線對地及其組合等保護模式。

2 、執行標準

（I類）執行標準：GB/T 18802.1-2011（IEC61643-1：2005,MOD）,I類試驗

（II類）執行標準：GB/T 18802.1-2011（IEC61643-1：2005,MOD）,II類試驗

（光伏專用）執行標準：EN 50539-11：2012，II類試驗

3 、產品特點

保護通流量大，達到0殘壓，響應時間快

采用*新滅弧技術，徹底避免火災隱患

帶有狀態指示，指示浪涌保護器的工作狀態

結構嚴謹，工作穩定可靠安全

4 、 型號命名

5、正常工作條件

使用在標稱電壓下

安裝在海拔2000m以下

使用環境溫度：-40℃～+80℃

6、技術參數與外形

ARU1-25型SPD技術參數

ARU1-15型SPD技術參數

ARU2-120型SPD技術參數

ARU2-100型SPD技術參數

ARU2-80型SPD技術參數

ARU2-60型SPD技術參數

ARU2-40型SPD技術參數

ARU2-20型SPD技術參數

ARUPV-40光伏用SPD技術參數

7、產品外形

 ARU2-25、ARU1-15、ARU2-125、ARU2-100外形結構及尺寸如圖1所示。

ARU2-80外形結構及尺寸如圖2所示。

ARU2-60、ARU2-40、ARU2-25外形結構及尺寸如圖3所示。

ARUPV-10外形結構及尺寸如圖4所示。

8、接線方式

9、安裝及維護

建議使用DIN導軌安裝，將浪涌保護器卡入導軌上固定即可；

浪涌保護器需并聯安裝在被保護設備的前端電源線路上，必須斷電安裝；

為防止非雷擊事故，建議在浪涌保護器前端安裝小型斷路器或防雷保護熔絲；浪涌保護器與被保護設備的距離應不大于5m為宜；

斷路器與浪涌保護器之間連接的導線長度應盡量短，相線/零線以不大于1m為宜，接地線以不大于0.5m為宜，當距離大于此長度時，導線的截面應該成比例增大，導線拐角處應有弧度；

浪涌保護器相線及地線規格均應符合規范要求，連線應短且粗，確保接地電阻小于4Ω；

每年雷雨季節來臨前請仔細檢查防雷模塊是否失效，如失效，請及時更換。

10、浪涌保護器前級保護和配線一覽表
