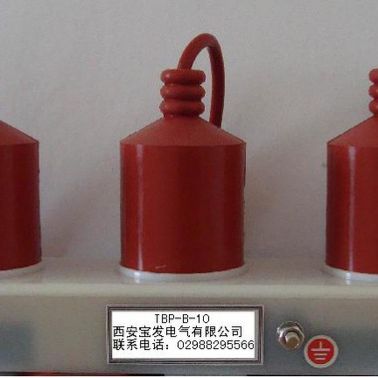

三相組合式過電壓保護器EAT-5Z-17/800

EAT-5Z-17/800組合式過電壓保護器

西安寶發電氣有限公司www.xabfdq.com

一、 概述
    三相組合式過電壓保護器是用于保護電力設備絕緣免受過電壓危害的保護電器，是一種新型的避雷器，它在限制相地之間過電壓的同時，又對相間過電壓進行有效的限制。廣泛用于保護真空開關、旋轉電機、并聯補償電容器、發電廠、變電站等等。這種三相組合式過電壓保護器已運行了十幾年，實踐證明是一種切實。可行有效限制相間過電壓的措施。一臺三相組合式過電壓保護器可起到六臺普通避雷器的作用。由于三相組合式過電壓保護器內，部采用了大容量氧化鋅電阻片作為主要元件，它具有良好的伏安特性和吸收過電壓的能力，對被保護設備能提供可靠的保護，目前已廣泛為電力系統使用。
二、 執行標準：
   本產品執行國標GB11032-2000《交流無間隙金屬氧化物避雷器》，JB/T10496-2005《交流三相組合式無間隙氧化物避雷器》，ZBK49005-90《交流系統用有串聯間隙金屬氧化物避雷器》，JB/T8459-1996《避雷器產品型號編制方法》。
三、 三相組合式過電壓保護器結構特點
1、 外形小巧，絕緣耐高壓，極大地利用和縮減了使用空間；
2、 復合外套整體模壓，具有良好的密封、防爆、防潮性能，抗漏痕、抗電蝕，耐污，憎水性好；
3、 結構新穎獨特，技術性能優異，電氣絕緣性能好；
4、 高壓電纜接線，保證絕緣強度，安裝靈活；
5、 體積小，重量輕，節省占地，特別適合在開關柜內安裝。

四、 三相組合式過電壓保護器使用條件
1、 海拔高度不大于2000米；
2、 環境溫度：－40℃～＋40℃；
3、 電源頻率：48Hz～62Hz；
4、 長期施加在避雷器上的工頻電壓不超過避雷器的持續運行電壓；
5、 **大風速不超過35m/s；
6、 地震烈度7度及以下地區。

五、三相組合式過電壓保護器型號說明
  依照**標準：JB/T8459-1996《避雷器產品型號編制方法》為：

1、 產品型式：HY-表示復合外套(老型號YH)
2、 結構特征：W-表示無間隙C-表示串聯間隙
3、 使用場所：Z-表示電站型D-表示保護旋轉電機R-表示保護并聯補償電容器
4、 特征數字：1-表示相對相的特征數字；2-表示相對地的特征數字

六、 用戶須知
5、 投運前測量保護器的電氣參數，無間隙測量直流U1mA電壓，有串聯間隙測量工頻放電電壓，其值不能小于廠家規定值；
6、 無間隙保護器還應測量75％U1mA下的泄漏電流，其值不得小于50μA；
7、 投運2年后應定期測量直流U1mA電壓(或工頻放電電壓)，并與投運前數值比較，變化率不應大于±5％；
8、 運輸、儲存，開箱和安裝時，不得強烈碰撞；
9、 用戶如對保護器有特殊要求(如電纜線長度)，可在訂貨時給予說明。
七、 三相組合式過電壓保護器安裝
    參照外型結構圖進行安裝，在安裝時首先用基礎螺栓固定過電壓保護器的塑料底座，底座直接固定在金屬底板或底架上，四條高壓電纜依照標注分別接在A、B、C端和接地端(或經放電計數器接地)。
    注意：為了接線方便，A、B、C端的接線相序可任意對調(A、B、C三個單元參數一樣，使用無影響)，但接地相單元必須直接接地或經放電計數器(或監視器)接地。
