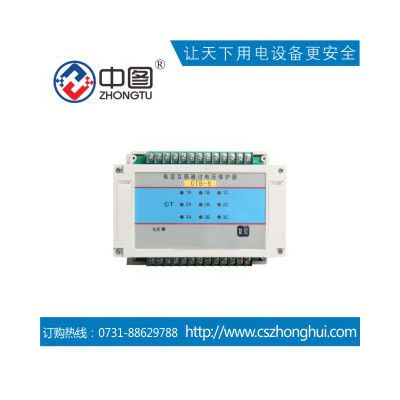

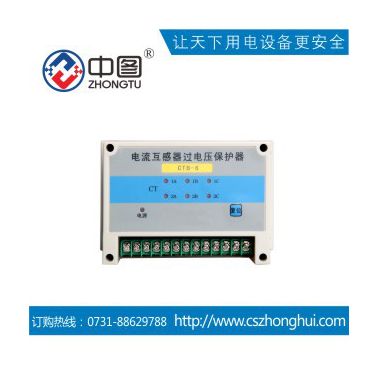

GB-CTB CT過電壓保護器(朔殼）

產品概述

電流互感器（CT）在電力系統中，廣泛應用于一次測量與控制。在正常工作時，互感器二次測處于近似短路狀態，輸出電壓很低。當二次繞組開路或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。使用電流互感器過電壓保護器**能夠有效防止因電流互感器二次側開路引起的事故。

產品用途

過電壓保護器主要用于各種CT二次側的異常過電壓保護。保護器接于二次繞組兩端，正常運行時漏電極小，成高阻狀態。當發生異常過電壓時，保護器迅速動作而短路，面板上顯示故障的部位，并有無源信號輸出。當故障排除后，電路恢復原狀后，又重新投入正常運行狀態。過電壓保護器應用于CT二次側的差動繞組、測量繞組、母線保護繞組、備用繞組等。

主要功能

◎正常工作時，流入保護器的電流不超過0.1mA。不影響CT正常工作。

◎當CT1與COM兩端電壓超過150V時CTB兩端自動短路保護。

◎繼電器的接點容量大于5A。所以故障時，能使CT二次側可靠短路。

◎繼電器接點具有保持功能，按壓“復位”按鈕，才能解除保護。

◎若是在停電狀態下解除了故障，上電后按復位鍵方可繼續正常工作。

◎裝置提供了一路繼電器觸點輸出,當任意一路CT開路時,觸點自動閉合，可接各種聲光報警器或提供給綜合保護裝置使信息遠傳。直到故障排除后，不短路保護時觸點才斷開。

技術指標

◎正常漏電流IL20V：≤1mA

◎?qū)妷篣C：150V±10%

◎?qū)〞r間TS：50ms≤Ts≤250ms

◎遙信繼電器接點容量：AC 220V/5A

◎保護繼電器接點容量：AC 220V/5A

◎保護電流：≥5A

◎工作環境：溫度：-20℃～70℃ 濕度：<95％RH

◎復位方式：手動按壓“復位”按鈕；上電自動“復位”

◎抗震性能：10~50~10Hz 2g 3min

◎抗干擾：4.4KV/M

◎耐壓：2.5KV
AC，漏電流0.5mA，1min

◎可靠安全性：符合IEC834-1要求

◎外形尺寸：1繞組48×48×90（mm）　2~12繞組145×90×73（mm）

◎安裝方式：導軌式安裝（35mm）、螺栓固定式安裝
