JTG-ZW-G1點型紫外火焰探測器_價格|布線接線|安裝說明書

一、特點

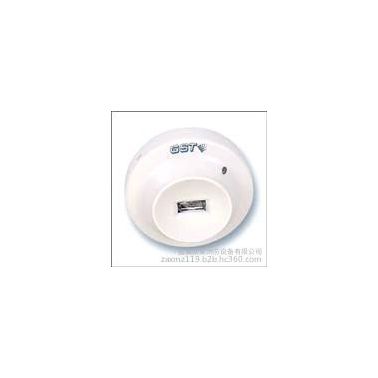

JTG-ZW-G1型點型紫外火焰探測器是通過探測物質燃燒所產生的紫外線來探測火災的，適用于火災發生時易產生明火的場所，對發生火災時有強烈的火焰輻射或無陰燃階段的場所均可采用本探測器。本探測器與其它探測器配合使用，能及時發現火災，減少損失。本探測器主要具有以下特點：

   （1）內置單片機進行信號處理及與火災報警控制器通訊；

   （2）采用智能算法，既可以實現快速報警，又可以降低誤報率；

   （3）靈敏度可根據現場環境自動調整，具有較強的環境適應能力；

   （4）傳感器采用進口紫外光敏管，具有靈敏、可靠、抗粉塵污染、抗潮濕及抗腐蝕性氣體等優點。

二、主要技術指標

   （1）工作電壓：總線24V

   （2）監視電流≤2mA

   （3）報警電流≤2.5mA

   （4）線制：無極性信號二總線

   （5）探測角度≤800

   （6）保護面積：S=（h×tgα）2π

h：探測器距地面高度，α=400

   （7）報警確認燈：紅色，巡檢時閃爍，報警時常亮

   （8）使用環境：

        溫度：-20℃～+55℃

        相對濕度≤95%，不結露

   （9）編碼方式：十進制電子編碼

   （10）外形尺寸：

        直徑：103mm，高：53.5mm(帶底座)

三、在下列情形的場所，不宜使用本探測器

   （1）可能發生無焰火災的場所

   （2）在火焰出現前有濃煙擴散的場所

   （3）探測器的鏡頭易被污染的場所

   （4）探測器的“視線”易被遮擋的場所

   （5）探測器易受陽光或其它光源直接或間接照射的場所

   （6）在正常情況下有明火、電焊作業以及X射線、弧光、火花等影響的場所

四、結構特征、安裝與布線

探測器的外形結構示意圖如1-1：

圖1- 1

探測器安裝方式如圖1-2：

圖1- 2

接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如圖1-3：

圖1- 3

DZ-02探測器通用底座外形示意圖如圖1-4：

圖1- 4

底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。

待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
