1、請注意本款鏈接配備的攝像頭是1/3 SONY CCD 420線貓眼攝像頭，如果需要同一個形的更高清的款式，請聯系客服詢問具體鏈接，自行拍下付款的將按標準款式發貨。

2、此款機型不屬于防水，更不可長期浸泡在水中。如浸水應該迅速斷電，并確保干燥后再使用。

3、使用前請?jiān)敿?xì)閱讀使用說明書，如有不明請及時與客服溝通。

4、本機標配接頭是AV母頭視頻輸出，我店隨機配送一個BNC轉接頭（請看詳細圖片介紹）。

5、請注意本機是PAL制式。

6、本款可用于車載監控，如果需要接車供電源，請注意加穩壓裝置，適裝電源為12V 1A

7、本款主要用于貓眼監控、卡板鉆孔監控，適用于從45mm~110mm的門或板厚度，適裝孔徑為23~30mm。如果您的門厚小于45mm或門徑大于30mm，您需要加墊片以保證固定；如果您的門的孔徑小于23mm，您需要擴孔才能安裝。門厚大于110mm的可能無法良好固定。

8、本款無紅外夜視功能，純黑環境下無法成像，至少需要有月光級別或昏暗的路燈，建議在門口加裝人體感應路燈以達到監控要求。

9、攝像頭保修兩年,錄像機保修一年,其它配件不保修。

1．適用范圍：

1)、用于店鋪、辦公場所防盜、家庭防盜（需要加配錄像設備或顯示屏等配件）

● 家庭防盜

● 服裝、飾品、工藝品等商鋪或小超市、雜貨店防盜首選，價格低效果好。
● 辦公室貴重物品的丟失有時會帶來金錢都無法彌補的損失，比如重要資料等機密信息，防盜很重要。。

2)、用于隨身錄像錄存
3)、運動健身休閑登山戶外騎行聚會采訪課堂筆記比賽錄像
4)、房門過道貓眼監控錄像,防堵鎖眼劃墻涂抹倒垃圾.
5)、停車場泊車防刮劃破壞貨柜車防偷油
6)、行車記錄賽車記錄
7)、航拍!!!

防盜防小人破壞 170度超廣角度貓眼監控錄像安防 支持超厚防盜門

2．優點：體積小，安裝簡單.高清CCD，效果上佳，價格實惠，豪華高檔的貓眼外觀。（1）采用SONY機芯，相比于SHARP CCD和CMOS機型，無論從色彩、對比度、清晰度，低照下的工作能力，以及產品的穩定性、質量保證、使用壽命方面，均有相當大的優勢。（請放心我們采用的是原裝進口的全新SHARP或SONY CCD成像芯片制作，假一賠十）

（2）CCD機型在室內或較暗的環境下的工作能力非常突出，能保持和高亮環境下基本一致的真彩度和清晰度。
（3）即插即用，使用方便，安裝簡單，廣泛用于工程安裝，家居/商務安全。
（4）體積小，不占空間，不礙市容。
（5）旋扣式安裝，適用于多種門徑和門厚。主要用于貓眼監控,防小人破壞涂墻扔垃圾堵鎖眼等不法行為.

3．與同系列其它款式對比：（拍攝效果實圖對比請看圖片區）
（1）1/4 SHARP CCD 420線:  基本款式。
（2）1/4 SONY CCD 420線:   清晰度和低照度都比上款好,角度和第一款相同。
（3）1/3 SONY CCD 420線:   即本款，清晰度和低照度和上款相同,角度比上款更大。
（4）1/3 SONY CCD 520線:   屬于高清款式,清晰度和低照度比上款好不少,角度和上款相同。

4．鏡頭角度與芯片的對等關系：
（1）1.8mm鏡頭(標配):  配1/3的芯片視角角度是170度,配1/4的芯片是150度。最佳監控距離0.5-2米

5．不足：（如需對應改善款機型請查看本店其它款式或直接聯系客服提供建議方案）
（1）因角度過大的原因，邊角成像有扭曲和變虛是本品正常的現象。

攝像頭參數:

* 型號:         CC-524-CN4
*成像 CCD:     1/3" SONY CCD
*水平解晰度:   420TV Lines
*最低照度:     0.1 Lux
*紅外距離：    純黑無法成像，至少需要微光。
*像素:         PAL:(H)500x(V)582
*掃描系統:     PAL:625Lines , 50Field/sec
*同步系統:     內置
*視頻輸出:     1Vp-p 75Ω  Negative
*輸出接口:     AV母頭，另送轉接頭可轉成BNC頭（具體看產品詳細圖）
*白平衡:       自動
*自動增益系統: 自動
*背光補償:     自動
*信噪比:       大于或等于48dB
*珈瑪特性:     0.45
*電子快門:     PAL:1/50~1/100,000秒
*電源規格:     DC 12V1A 穩壓電源
*電源接口:     DC 5.5*2.1mm母頭
*功率消耗:     12V+_10%DC,100mA
*使用溫度:     -10°C~+50°C
*存放溫度:     -20°C~+60°C
*固定鏡頭:     1.8mm超廣角貓眼鏡頭(韓國原產進口)
*尺寸:         帽直徑31mm，底直徑35mm,管直徑23mm,長度可調，最大可適裝110mm厚門
*顏色:         黑色
* 外殼材質：    鋁合金
*防水性能:     較差

錄像機參數

*視頻輸入格式:   NTSC/PAL
*視頻輸入訊號:   模擬CVBS
*視頻輸入:       1路
*視頻輸出:       1路
*視頻接口:       BNC
*音頻接口:       RCA
*分辨率:         VGA 640*480 / QVGA 320*240
*顯示菜單:       簡體中文 / 英語
*存儲介質:       TF卡，支持最大32GB
*電源規格:       DC12V 1A
*尺寸:(僅機身):  8.5*7.5*2.5cm
*重量:(僅機身):  約110克
* 錄像模式:       連續錄像/移動偵測錄像/混合錄像 三種模式供選.
* 錄滿自動覆蓋: 支持

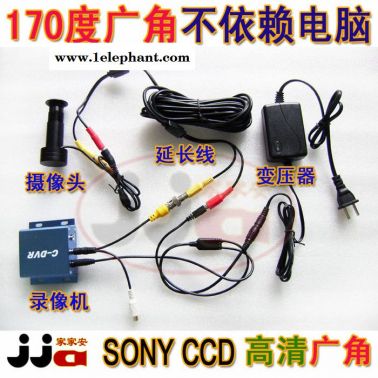

標配配件:

1.攝像頭 一個
2.攝像頭支架 一個
3.安裝螺絲 一套
4.錄像機 一個
5.電源適配器 一個
6.一分二電源分支線 一條
7.五米電源視頻二合一線 一條
8.16GB TF內存卡 一張

不含其它配件。
如需要其它配件請到介紹頁面最下方尋找搭配.

1. 錄像機錄制：
   （1）攝像頭外接12V 1A電源，視頻輸出接錄像機Video-in上，錄像機外接直監控顯示器，運行設備，即可顯示攝像頭畫面，如需要存儲，錄像機需要放置存儲卡或硬盤，設置好錄像機之后，即可進行錄制、回放。接線圖如下:
