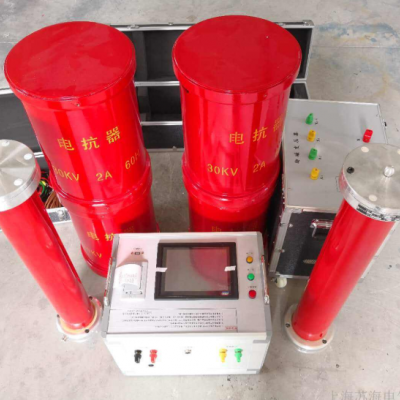

SHXZ系列變頻串聯諧振成套裝置
SHXZ系列變頻串聯諧振成套裝置是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。
主要技術參數
1、環境溫度：-10℃~45℃
2、工作濕度：≤90%
3、海 拔：≤2000M
4、電源輸入：220V±10%、380±10%，50Hz
單相（10kW以下）
5、額定輸出容量：0~980Kva
6、諧振電壓：0~300kV
7、頻率調節范圍：30~300Hz
8、系統測量精度：0.5級
9、頻率調節分辨率：0.1Hz
10、不穩定度：≤0.05%
11、輸出波形：正弦波
12、波形畸變率：≤0.05%
13、噪 聲：≤60db
14、電抗器Q值：30~120
交聯電纜試驗的選型參照表：
電壓 等級 | 電纜 長度 | 選用裝置型號 | 諧 振電壓 | 裝置額 定電流 | 額定輸 出容量 | |||
10KV | 2km | SHXZ-80KVA/40KV | 40KV | 2A | 80KVA | |||
3km | SHXZ-100KVA/40KV | 40KV | 4A | 160KVA | ||||
5km | SHXZ-200KVA/40KV | 40KV | 6A | 240KVA | ||||
35KV | 1km | SHXZ-120KVA/55KV | 55KV | 2A | 110KVA | |||
2km | SHXZ-360KVA/55KV | 55KV | 4A | 220KVA | ||||
4km | SHXZ-480KVA/55KV | 55KV | 8A | 440KVA | ||||
110KV | 1km | SHXZ-600KVA/130KV | 130KV | 2A | 260KVA | |||
2km | SHXZ-100KVA/130KV | 130KV | 4A | 520KVA | ||||
220KV | 1km | SHXZ-1100KVA/260KV | 260KV | 4A | 1040KVA | |||
2km | SHXZ-1600KVA/260KV | 260KV | 6A | 1560KVA | ||||
GIS高壓組合電器試驗時的選型參照表 | ||||||||
電壓等級 | 選用裝置型號 | 額定容量* | 高諧振電壓 | 輸出電流 | ||||
35KV | SHXZ-200/100 | 220KVA | 100KV | 2A | ||||
110KV | SHXZ-800/200 | 800KVA | 200KV | 4A | ||||
110KV | SHXZ-1000/200 | 1000KVA | 200KV | 5A | ||||
220KV | SHXZ-600/300 | 600KVA | 300KV | 2A | ||||
