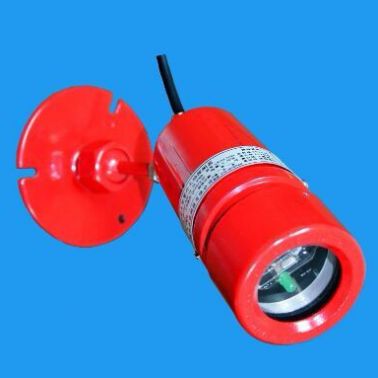

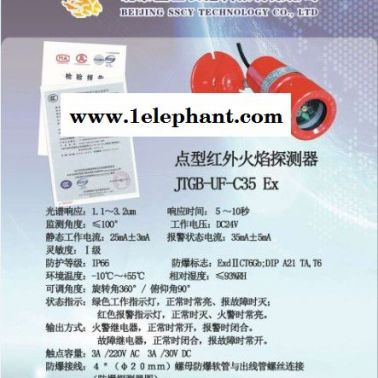

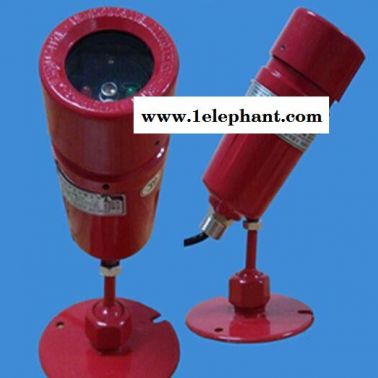

型號：JTG-ZF-C34/JTGB-UF-C35Ex

點型紫外/紅外火焰探測器技術參數：

1．工作電壓：DC24V8．工作環境：溫度－10℃～+55℃

2．監控電流：46mA相對濕度≤93％（45±2℃）

3．報警電流：60mA9．線制：紅黑電源線，黃白報警線，綠藍故障線

4．光譜相應范圍：紫外190～260nm10．外形尺寸：150mm×R30

紅外1.0um～3.2um11．重量：0.7kg

5．動作時間：3～10秒

6．靈敏度：1m～25m處能響應。

7．監視范圍：正對探測器，視錐角約100°15．外殼防護等級:IP66

8．工作環境：溫度－10℃～+55℃

 9．線制：紅黑電源線，黃白報警線，綠藍故障線

10.外形尺寸：150mm×R30

11．重量：0.7kg

 12．輸出：報警繼電器、故障繼電器觸點輸出。

13．防爆標志：ExdⅡCT6

14．視窗指示燈：綠燈為工作燈、紅燈為報警燈

 15．外殼防護等級:IP66

點型紫外/紅外火焰探測器說明：

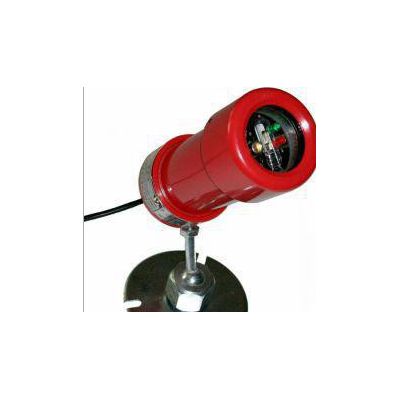

 探測器左側為紅外探測部件右側為紫外探測部件，左側紅燈探測器報警指示燈，右側綠色燈為探測器工作指示燈。綠色燈亮為探測器工作正常，紅色燈閃亮或常亮為預警狀態，紅色燈亮后綠色燈滅為確認報警，輸出報警接點閉合信號。（黃白線閉合）該探測器是非編碼探測器，接入報警系統時，需配接相應報警系統的編碼模塊（接口）轉接。

點型紫外/紅外火焰探測器適合安裝場所：

1．易燃物品的運輸、儲存、生產等場所;

 2．變電設施、發動機房、發電站等環境；

3．嚴禁明火的場地，如：液化氣站、汽車用外、紅外輻射的地方；庫、加油站等地方；

4．惡劣環境及其它探測器難以發揮作用的場所

點型紫外/紅外火焰探測器不適合用場所

1． 火災初期有明顯的陰燃階段；

2． 經常有強電弧光，放射性物質及有紫外、紅外輻射的地方；

3.室外開闊地域，陽光照射地域應加遮光罩，減小多于視角的影響。

4．通常情況下風速大于3級的場所。
