| 類型 | 纜式線型感溫火災探測器信號處理器 |
|---|---|
| 工作電源 | DC24V |
| 報警方式 | 溫度感應報警 |
| 環境溫度 | -10℃～+50℃（℃） |
| 環境濕度 | 相對濕度≤95%，不凝露（%） |
| 3C證書編號 | 2015081801001300 |
| 品牌 | PTA |
| 型號 | JTW-LD-PTA302（屏蔽型） |

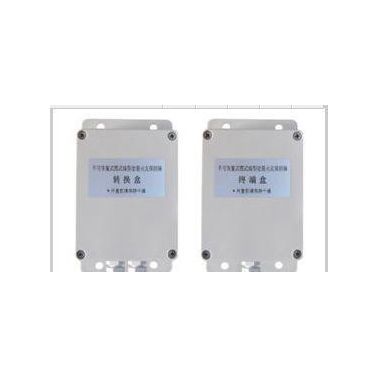

型號：JTW-LD-PTA302（屏蔽型）、JTW-LD-PTA303（屏蔽型）
1.屏蔽型可恢復纜式線型感溫探測器信號處理器終端盒產品接線說明
微機調制器接線端子示意圖如圖1所示：
圖1微機調制器接線端子示意圖
其中：
（1）DY1、DY2：接DC24V電源，無極性連接。
（2）A、B、COMM、C、D：接感溫電纜，其中A、B、C、D接感溫電纜白色線（軟性線），COMM接感溫電纜金屬絲線。
（3）FIRE1：火警/故障/正常繼電器觸點復合輸出
（4）Terminal1:電阻接入點(配套輸入模塊)
（5）FIRE2、Terminal2:預留
終端處理器接線端子示意圖如圖2所示：
圖2終端處理器接線端子示意圖
其中：其中A、B、C、D接感溫電纜白色線（軟性線），COMM接感溫電纜金屬絲線。
2.屏蔽型可恢復纜式線型感溫探測器信號處理器終端盒使用及操作：
當系統布線、安裝完畢，打開微機調制器電源，微機調制器綠色指示燈閃亮，1分鐘后微機調制器綠色指示燈常亮，微機調制器進入正常監視狀態。
3.屏蔽型可恢復纜式線型感溫探測器信號處理器終端盒系統配接說明
探測器可以接入火災報警控制系統中，應用方法如圖3所示.
圖3.感溫電纜與控制器系統配接圖
備注：Terminal1處所配接的電阻為輸入模塊的終端的電阻。
4.屏蔽型可恢復纜式線型感溫探測器信號處理器終端盒注意事項
線型感溫火災探測器安裝前建議進行絕緣電阻測試，感溫電纜線芯間絕緣電阻應大于500M歐姆。
安裝時嚴禁硬性折彎和扭轉感溫電纜。感溫電纜的彎曲半徑要大于150mm，并防止護套破損，，運輸時應妥善包裝，避免積壓沖擊。
建議每年對線型定溫火災探測器進行實體火災測試，以確保探測器穩定可靠的運行。
