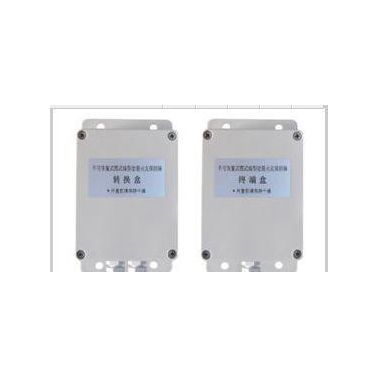

型號：JTW-LD-PTA200A

1.不可恢復纜式線型感溫探測器信號處理器終端盒產品接線說明

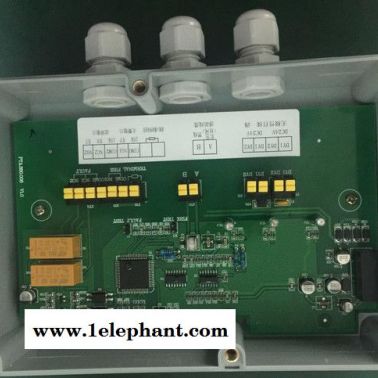

微機調制器接線端子示意圖如圖1所示：

                                圖1微機調制器接線端子示意圖

其中：

（1）DY1、DY2：接DC24V電源，無極性連接。

（2）A、B、COMM、C、D：接感溫電纜，其中A、B、C、D接感溫電纜白色線（軟性線），COMM接感溫電纜金屬絲線。

（3）FIRE1：火警/故障/正常繼電器觸點復合輸出

（4）Terminal1:電阻接入點(配套輸入模塊)

（5）FIRE2、Terminal2:預留

終端處理器接線端子示意圖如圖2所示：

     圖2終端處理器接線端子示意圖

其中：其中A、B、C、D接感溫電纜白色線（軟性線），COMM接感溫電纜金屬絲線。

2.不可恢復纜式線型感溫探測器信號處理器終端盒使用及操作：

當系統布線、安裝完畢，打開微機調制器電源，微機調制器綠色指示燈閃亮，1分鐘后微機調制器綠色指示燈常亮，微機調制器進入正常監視狀態。

3.不可恢復纜式線型感溫探測器信號處理器終端盒系統配接說明

探測器可以接入火災報警控制系統中，應用方法如圖3所示.

                                     圖3感溫電纜與控制器系統配接圖

備注：Terminal1處所配接的電阻為輸入模塊的終端的電阻。

4.不可恢復纜式線型感溫探測器信號處理器盒終端注意事項

線型感溫火災探測器安裝前建議進行絕緣電阻測試，感溫電纜線芯間絕緣電阻應大于500M歐姆。

安裝時嚴禁硬性折彎和扭轉感溫電纜。感溫電纜的彎曲半徑要大于150mm，并防止護套破損，，運輸時應妥善包裝，避免積壓沖擊。

建議每年對線型定溫火災探測器進行實體火災測試，以確保探測器穩定可靠的運行。
