工作電源	DC24V
報警方式	溫度感應報警
3C證書編號	2016081801000637
工作電流	0.2A
工作電壓	24V
環境濕度	相對濕度≤95%，不凝露（%）
環境溫度	-10℃～+50℃（℃）

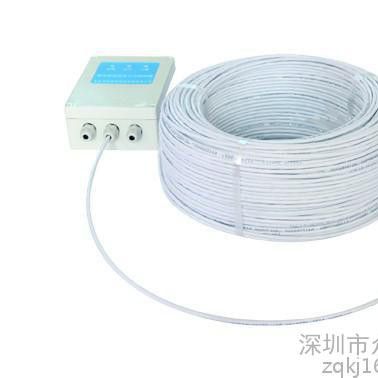

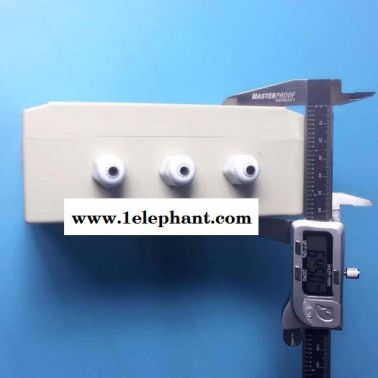

類型	纜式線型感溫火災探測器信號處理器
認證	CCC
售后服務	一年保修
執行質量標準	國標
品牌	青島中陽
型號	MC501/85A SFLD05/85A

型號：TW-LD-SF500/85A、TW-LD-SF500/105A

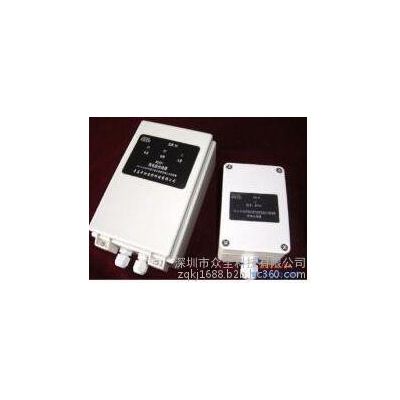

一、纜式線型感溫火災探測器信號處理器接線終端盒接線與調試

1. 打開微電腦處理器盒蓋，依次將感溫電纜、24V電源線、信號線從防水接頭穿入盒體，按圖2要求接入端子排。感溫電纜另一端接入終端盒，線芯按圖2要求接入端子，擰緊防水接頭。

Z2、CK2與火災報警控制器輸入端連接，CK1、CK2兩端子接配接電阻（配接電阻為火災報警控制器的檢線電阻，配接JB-QB-SX6001型號火災報警控制器時配接電阻為10KΩ）

2. 上電后，系統自檢2—3秒后，綠燈閃亮。（頻率約1HZ）

3. 手動測試模擬故障：把雙排插針S3（如圖２）上的第2組插針上的短路環拔下插在S4中間一組插針上，短接后黃燈常亮，故障繼電器動作，用萬用表測量Z1、CB1端子導通，Z1、CK1端子斷開，測試后拔下短路環故障恢復。

4. 手動測試模擬火警：把雙排插針S3（如圖２）上的第2組插針上的短路環拔下插在S4右側一組插針上，短接后紅燈閃亮，火警繼電器動作，用萬用表測量Z2端和CK2端導通，測試后拔下短路環火警恢復。

5. 如果要加溫測試，可以將感溫電纜距離末端300mm的1m加熱，或者在感溫電纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫電纜剪除后重新與終端盒連接牢固，系統復位。

6. 手動復位：用短路環將插針S1（在電路板上部，如圖4）短接一下，系統將被重新復位。

JTW-LD-SF1001/85 纜式線型感溫火災探測器使用說明書

7. 調試完畢，蓋好上部盒蓋，通電運行.
