JTG-UM-GST9616防爆紅外火焰探測器_價格|布線接線|安裝說明書

1.1.1 特點

JTG-UM-GST9616點型紅外火焰探測器是一種復合紅外火焰探測器，它可以通過探測火焰在紅外光區兩個波段的光信號來判斷火災。本探測器適用于探測含碳材料產生的明火燃燒，應用于火災初期以火焰為主的大空間場所，戶內、外均可使用，對于太陽光、人工光源、熱輻射等干擾不會發生誤報警，工作穩定可靠。

本探測器可通過總線與我公司生產的火災報警控制器通信傳遞信息，也可以通過繼電器觸點傳遞信息。本探測器為隔爆型產品，既可以用于一般民用場所，也可以用于工業危險場所，如**性氣體環境的1區、2區和可燃性粉塵場所的21區、22區。

1.1.2 主要技術指標

(1) 工作電壓：總線24V  DC24V

(2) 工作電流：

總線電流：監視電流≤1mA，報警電流≤1mA

電源電流：監視電流≤20mA，報警電流≤30mA

(3) 觸點容量：DC25V/1A

(4) 探測器視場角≤90°

(5) 防爆標志：ExdIICT6/DIP A21 TA,T6

(6) 外殼防護等級：IP66

(7) 使用環境：

溫度：-20℃～+55℃

相對濕度≤95%，不結露

(8) 外形尺寸：

166mm×235mm×199mm(帶調節架)

1.1.3 結構特征、安裝與布線

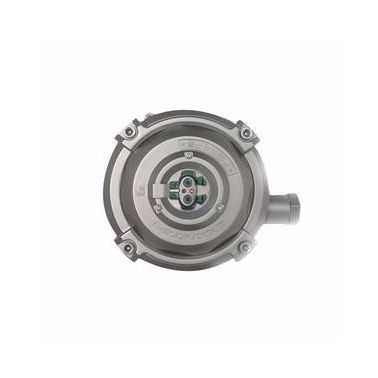

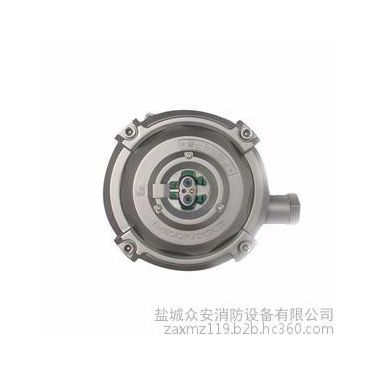

探測器外形圖如圖1- 54所示：

圖1- 54

安裝：

a) 探測器的底殼安裝。

b) 將調節架用四只f6膨脹螺栓固定在墻壁上，應固定牢靠，定位后將螺栓擰緊。

c) 然后將探測器底板掛在調節架上。

d) 用M5的螺釘將探測器固定在調節架上，調節架可沿軸心轉動60°調節架示意圖如圖1- 55所示：

圖1- 55

探測器對外接線端子示意圖如圖1- 56所示：

圖1- 56

其中

Z1、Z2：來自控制器的通訊總線輸入端，無極性；

D1、D2：DC24V電源輸入端，無極性；

AL1、AL2：火警觸點輸出，常開觸點，火警時閉合；

FT1、FT2：故障觸點輸出，常閉觸點，故障時斷開。

當Z1、Z2不與總線連接時，必須與D1、D2無極性連接。

布線要求：

a) 探測器的連接電纜應使用銅芯多股導線的阻燃電纜，在1區和2區，線芯截面均應不小于1.0mm2，電纜外徑為f8mm～f10mm，所用電纜還應符合使用環境的其它要求，如耐熱、耐腐蝕、防火等。線路走向等應符合相應**危險環境的要求。電纜線路在**危險環境中嚴禁有中間接頭，在特殊情況下，電纜線必須安設中間接頭時，只允許在2區內采用相應的防爆接線盒加以保護，方可進行中間連接。

2 采用總線輸出方式：無特殊要求時，可使用RVVP4′1.0，外徑為f10的屏蔽電纜，電纜屏蔽層與探測器底殼上的保護地相連接；

2 采用觸點輸出方式：可使用外徑為f10的屏蔽電纜，電纜屏蔽層與探測器底殼上的保護地相連接，接線具體規格應根據探測器的配套接口設備要求進行。

b) 將探測器的上蓋部分的排線插到底殼上的接口板的XT3上，然后將上蓋安裝到底殼上，上蓋與底殼安裝時注意底殼上的定位銷要與上蓋上的U形槽對應。

c) 蓋上上蓋后擰緊上蓋上四根內六角螺釘。

d) 調節調節架，使探測器正對被保護區域，定位后將調節架兩側的鎖緊螺栓擰緊。
