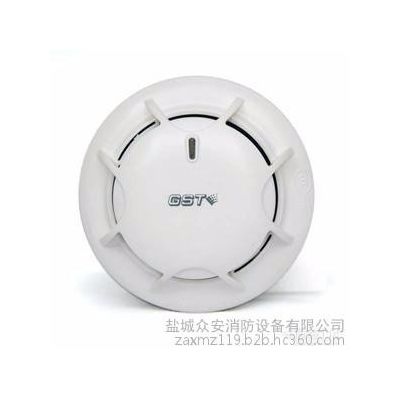

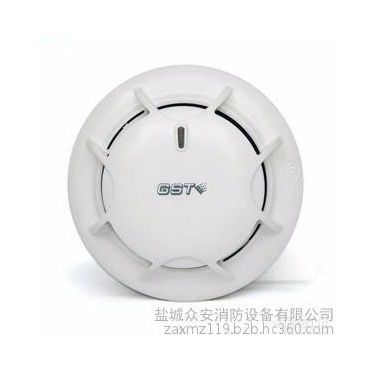

JTY-GF-GST9711光電感煙火災探測器_價格|布線接線|安裝說明書

1.1.1 特點

JTY-GF-GST9711型點型光電感煙火災探測器是我公司推出的**產品。在保留JTY-GF-GST104型點型光電感煙火災探測器功能的基礎上，具有以下特點：

（1） 專業造型設計，超薄型；

（2） 超大指示燈指示，360度范圍可見；

（3） 具有溢水孔設計，防止積水滲漏；

（4） 迷宮設計獨特，抗灰塵污染性強；

（5） 自診斷、自補償、自學習；

（6） 迷宮為**產品，**號為：ZL03100624.8。

1.1.2 主要技術指標

（1）工作電壓：DC16V～DC28V

（2）監視電流≤60μA(注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。)

（3）報警電流≤30mA

（4）報警確認燈：紅色，巡檢時閃爍，報警時常亮

（5）使用環境：

溫度：-10℃～+55℃

相對濕度≤95%，不結露

（6）外殼防護等級：IP32

（7）外形尺寸：

直徑：100mm，高：54.5mm(帶底座)

1.1.3 保護面積

當空間高度為6m～12m，一個探測器的保護面積，對一般保護現場而言為80m2。空間高度為6m以下時，保護面積為60m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

1.1.4 結構特征、安裝與布線

探測器安裝方式示意圖如圖1-9所示，接線盒可采用86H50型標準預埋盒。

探測器與底座上均有定位凸棱，使探測器具有**的安裝位置。待底座安裝牢固后，將探測器底部的凸棱C對準底座凸棱A處，順時針旋轉至凸棱B處，即可將探測器安裝在底探測器安裝接線盒可采用86H50型標準預埋盒，安裝采用DZX-02定位底座，其示意圖如圖1-29：

圖1-29

底座上有四個帶數字標識的接線端子，“1”接輸入模塊輸出端的正極；“2”作為輸出連接下一只探測器的電源正極（即“1”號端子）；“3”與下一只探測器的電源負極（即“3”號端子）連到一起，并接在輸入模塊輸出端的負極上；“4”不接線，接線方法參見**章4.10節GST-LD-8319輸入模塊。

輸出回路終端接有GST-LD-8320A終端器，底座“1”、“2”間連接一只1N5819二極管（注意極性）。

探測器與GST-LD-8319輸入模塊配合應用，系統構成及接線參照**章4.10節GST-LD-8319輸入模塊。

布線要求：采用截面積≥1.0 mm2的阻燃RV或BVR線。
