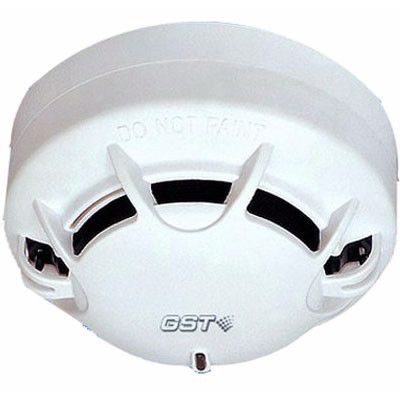

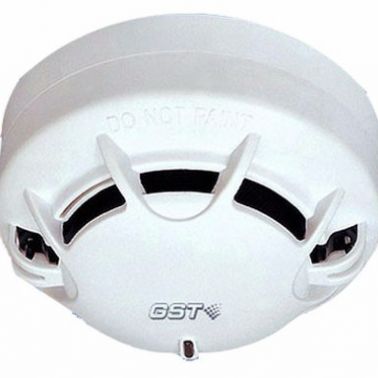

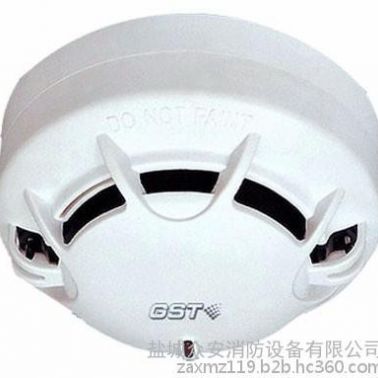

JTF-GOM-GST601復合式感煙感溫火災探測器_價格|接線|安裝說明書

一、特點

復合探測技術是目前國際**行的新型多功能高可靠性的火災探測技術。JTF-GOM-GST601點型復合式感煙感溫火災探測器（以下簡稱探測器）是由煙霧傳感器件和半導體溫度傳感器件從工藝結構和電路結構上共同構成的多元復合探測器。它不僅具有普通散射型光電感煙火災探測器的性能，而且兼有定溫、差定溫感溫火災探測器的性能。正是由于感煙與感溫的復合技術，使得該款復合探測器能夠對**標準試驗火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃燒進行探測和報警。同時該款探測器也能對酒精燃燒等有明顯溫升的明火探測報警，擴大了光電感煙探測器的應用范圍。

本探測器為無極性信號二總線制，可接入海灣公司生產的各類火災報警控制器的報警總線。而且本探測器與海灣公司生產的其它探測器完全兼容，可混合安裝在同一總線上。

二、主要技術指標

（1）探測器類別：A2R

（2）工作電壓：總線24V

   （3）監視電流≤0.6mA

（4）報警電流≤1.8mA

  （5）報警確認燈：紅色，巡檢時閃爍，報警時常亮

  （6）使用環境：

       溫度：-10℃～+50℃

相對濕度≤95%，不結露

  （7）編碼方式：十進制電子編碼

（8）外殼防護等級：IP22

（9）外形尺寸：

直徑：100mm，高:56mm(帶底座)

三、保護面積

建議參考點型感煙火災探測器和點型感溫火災探測器的設置要求，具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

四、結構特征、安裝與布線

探測器的外形結構示意圖如1-1：

圖1- 1

探測器安裝方式如圖1-2：

圖1- 2

接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如圖1-3：

圖1- 3

DZ-02探測器通用底座外形示意圖如圖1-4：

圖1- 4

底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。

待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
