JTY-GF-GST104（Ex）/T防爆感煙火災探測器_價格|接線|安裝說明書

1.1.1 特點

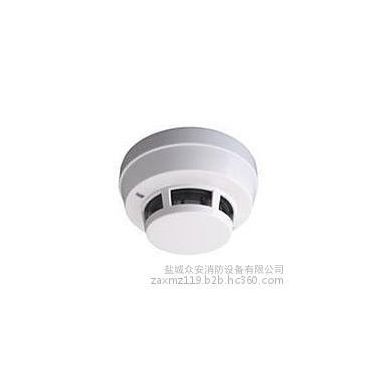

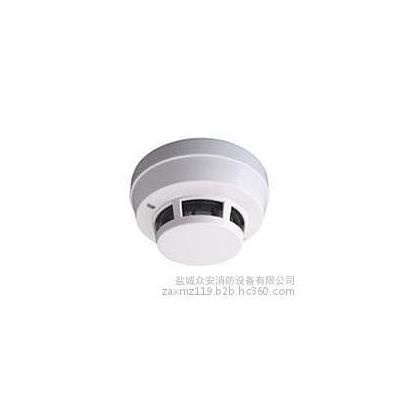

JTY-GF-GST104（Ex）/T點型光電感煙火災探測器利用紅外散射技術，采用進口光電器件，提高了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。產品結構新穎、外型美觀、性能穩定可靠、抗潮濕性強，并具有良好的抗化學腐蝕性。本探測器防爆類型為本質安全型，防爆標志為Ex ib II C T6 Gb，適用于石油、化工等行業具有防爆要求的1區及2區使用，同時本探測器還抗**、鹽霧、二氧化硫腐蝕，適用于倉庫、廠房及其它有**、鹽霧、二氧化硫腐蝕環境的場所。本探測器為非編碼型，與GST-LD-8332模塊箱配合使用，可接入本公司生產的各類火災報警控制器，完成對探測器信號的處理。

該產品符合GB 3836.1-2010**性環境  **部分：通用要求》和GB 3836.2-2010**性環境  第4部分：由本質安全型“i”保護的設備》的有關規定。

1.1.2 主要技術指標

(1) 工作電壓：DC16V～DC28V

(2) 靜態電流≤150μA (注：靜態時探測器可工作在DC16V～DC28V電壓范圍內)

(3) 報警電流≤30mA

(4) 安全柵參數：U0=28V，I0=93mA

(5) 防爆標志：Ex ib II C T6 Gb

(6) 報警確認燈：紅色，正常時閃亮，報警時常亮

(7) 使用環境：

溫度：-10℃～+55℃

相對濕度≤95%，不結露

大氣壓力：86kPa～106kPa

(8) 外殼防護等級：IP23

(9) 探測器尺寸：

直徑：100mm ，高：56mm(帶底座)

1.1.3 保護面積

當空間高度為6m～12m，一個探測器的保護面積，對一般保護現場而言為80m2。空間高度為6m以下時，保護面積為60m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

1.1.4 結構特征、安裝與布線

探測器的外形結構示意圖如圖1- 1所示：

圖1- 1

探測器安裝方式如圖1- 2所示：

圖1- 2

接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如圖1- 3所示：

圖1- 3

本探測器采用DZ-03（Ex）本安型定位底座安裝，探測器與底座之間有定位卡口，使探

測器具有**的安裝位置，本安型定位底座所用材料具有防靜電功能。底座示意圖如圖1-4：

圖1- 4

本安型定位底座上有四個帶數字標識的接線端子，“1”為正極輸入，“2”為正極輸出，“3”為電源負極，“4”不接線，用來輔助固定探測器。探測器與本安型定位底座上有定位卡口，使探測器具有**的安裝位置。本安型定位底座A、B處有兩個凸棱，探測器底部側面C處有一個凸棱。裝配時，將探測器凸棱C對準本安型定位底座A處，順時針旋轉至B處即可安裝好探測器。底座上有4個導體片，片上帶接線端子，底座采用串聯方式連接，回路末端應接一只4.7kW終端電阻。

布線要求：電纜均選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083mF，分布電感不得大于4.0mH。為避免接線混亂，應采用不同顏色的線進行區別；接線與探測器底座端子連接處應做密封處理（無裸露銅線）。

具體接線見**章3.4節GST-LD-8332模塊箱接線說明。
