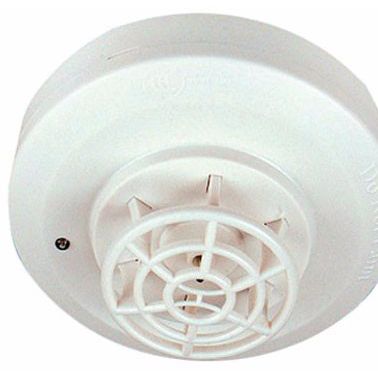

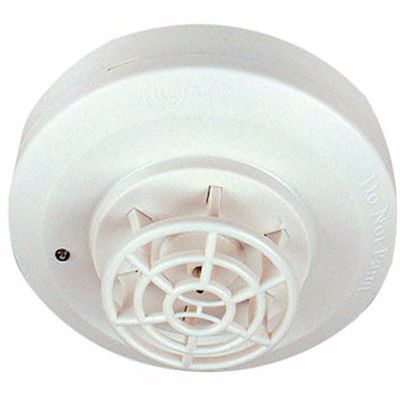

JTW-ZCD-G3N點型感溫火災探測器_價格布線接線安裝說明書

一、特點

JTW-ZCD-G3N型點型感溫火災探測器采用無極性信號二總線技術，可與本公司生產的各類火災報警控制器的報警總線以任意方式并接，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。本探測器具有以下特點：

  （1）結構新穎、外形美觀、性能穩定可靠；

  （2）采用帶A/D轉換的單片機，實時采樣處理數據、并能保存14個歷史數據，曲線顯示跟蹤現場情況；

  （3）地址編碼由電子編碼器直接寫入，工程調試簡便可靠。

二、主要技術指標

 （1）探測器類別：A1R

 （2）工作電壓：總線24V

  （3）監視電流≤0.8mA

  （4）報警電流≤1.8mA

  （5）報警確認燈：紅色，巡檢時閃爍，報警時常亮

  （6）使用環境：

       溫度：-10℃～+50℃

相對濕度≤95%，不結露

  （7）編碼方式：十進制電子編碼

  （8）外殼防護等級：IP33

  （9）外形尺寸：

       直徑：100mm，高：58mm(帶底座)

三、保護面積

當空間高度小于8m時，一個探測器的保護面積，對一般保護現場而言為20m2～30m2。具體設計參數應以《火災自動報警系統設計規范》（GB 50116）為準。

四、結構特征、安裝與布線

探測器的外形結構示意圖如1-1：

圖1- 1

探測器安裝方式如圖1-2：

圖1- 2

接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如圖1-3：

圖1- 3

DZ-02探測器通用底座外形示意圖如圖1-4：

底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。

待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
