| 報警電流 | 報警電流≤30mA |
|---|---|
| 報警電壓 | 24V |
| 工作電壓 | 24V |
| 環境溫度 | 溫度：-10℃～+50℃ |
| 計量單位 | 只 |
| 監視電流 | 監視電流≤60μA (注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。) |
| 類型 | 溫感探測報警器 |
| 外形尺寸 | 直徑：100mm，高：51.3mm(帶底座) |
| 線制 | 二總線 |
| 相對濕度 | 溫度：-10℃～+50℃ |
| 重量 | 0.5 |
| 主要適用范圍 | 通用 |
| 分類 | 探頭、感應器 |
| 品牌 | 海灣 |
| 型號 | JTW-ZOM-GST9612 |
此價格為網絡報價,具體成交優惠折扣價格請電議 王經理：0515-88779233，18962006835。

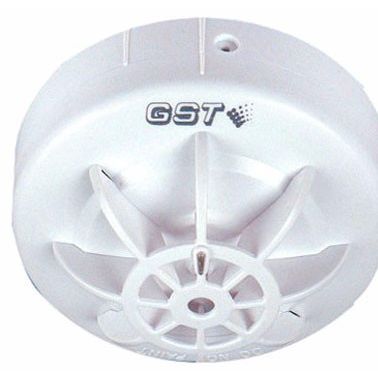

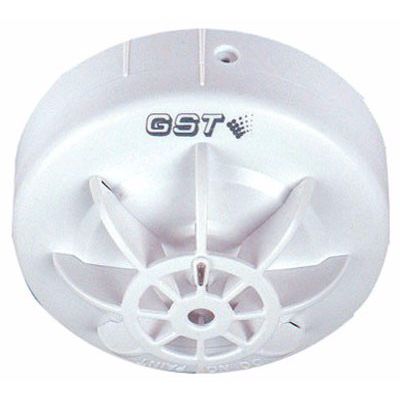

JTW-ZOM-GST9612點型感溫火災探測器_價格|布線接線|安裝說明書
一、特點
JTW-ZOM-GST9612型點型感溫火災探測器是我公司推出的**產品。在保留JTW-ZCD-G3N型點型感溫火災探測器功能的基礎上，具有以下特點：
（1） 專業造型設計，超薄型；
（2） 超大指示燈指示，360度范圍可見；
（3） 具有溢水孔設計，防止積水滲漏；
（4） 在線電子編碼；
（5） 支持?jǐn)?shù)字化總線。
二、主要技術指標
（1）探測器類別：A1R
（2）工作電壓：總線24V
（3）監視電流≤0.8mA
（4）報警電流≤1.8mA
（5）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（6）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（7）編碼方式：十進制電子編碼
（8）外殼防護等級：IP33
（9）外形尺寸：
直徑：100mm，高：51.3mm(帶底座)
三、保護面積
當空間高度小于8m時，一個探測器的保護面積，對一般保護現場而言為20m2～30m2。具體設計參數應以《火災自動報警系統設計規范》（GB 50116）為準。
四、結構特征、安裝與布線
探測器的外形結構示意圖如圖1- 8：
圖1- 8
探測器安裝方式示意圖如圖1- 9所示，接線盒可采用86H50型標準預埋盒。
DZX-01型定位底座示意圖如圖1- 10：
底座上有兩個帶數字標識的接線端子，安裝時先將底座用兩個螺釘固定，然后將探測器總線分別接在接線端子1、3上（不分極性）。
探測器與底座上均有定位凸棱，使探測器具有**的安裝位置。待底座安裝牢固后，將探測器底部的凸棱C對準底座凸棱A處，順時針旋轉至凸棱B處，即可將探測器安裝在底座上。
布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
