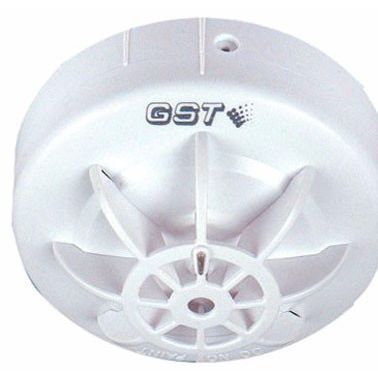

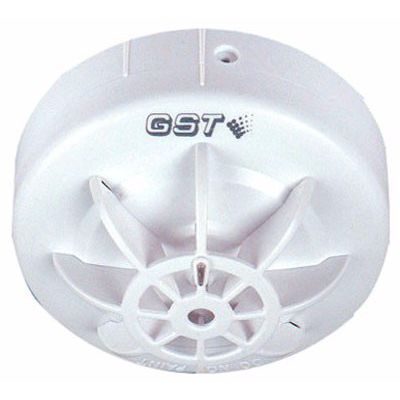

JTW-ZOF-GST9712點型感溫火災探測器_價格|布線接線|安裝說明書

一、特點

JTW-ZOF-GST9712型點型感溫火災探測器是我公司推出的**產品。在保留JTWB-ZCD-G1(A)型點型感溫火災探測器功能的基礎上，具有以下特點。

（1） 專業造型設計，超薄型；

（2） 超大指示燈指示，360度范圍可見；

（3） 具有溢水孔設計，防止積水滲漏。

二、主要技術指標

（1）探測器類別：A1R

（2）工作電壓：DC16V～DC28V

（3）監視電流≤60μA (注：靜態時探測器可工作在DC16V～DC28V電壓范圍內。)

（4）報警電流≤30mA

（5）報警確認燈：紅色，巡檢時閃爍，報警時常亮

   （6）使用環境：

        溫度：-10℃～+50℃

相對濕度≤95%，不結露

（7）外殼防護等級：IP33

（8）外形尺寸：

直徑：100mm，高：51.3mm(帶底座)

三、保護面積

當空間高度不超過8m時，保護面積為30m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

四、結構特征、安裝與布線

探測器的外形結構示意圖如圖1- 8：

探測器安裝方式示意圖如圖1-9所示，接線盒可采用86H50型標準預埋盒。

   探測器與底座上均有定位凸棱，使探測器具有**的安裝位置。待底座安裝牢固后，將探測器底部的凸棱C對準底座凸棱A處，順時針旋轉至凸棱B處，即可將探測器安裝在底探測器安裝接線盒可采用86H50型標準預埋盒，安裝采用DZX-02定位底座，其示意圖如圖1-29：

底座上有四個帶數字標識的接線端子，“1”接輸入模塊輸出端的正極；“2”作為輸出連接下一只探測器的電源正極（即“1”號端子）；“3”與下一只探測器的電源負極（即“3”號端子）連到一起，并接在輸入模塊輸出端的負極上；“4”不接線，接線方法參見**章4.10節GST-LD-8319輸入模塊。

輸出回路終端接有GST-LD-8320A終端器，底座“1”、“2”間連接一只1N5819二極管（注意極性）。

布線要求：采用截面積≥1.0 mm2的阻燃RV或BVR線。
