| 報警電壓 | 24V |
|---|---|
| 工作電流 | 報警電流：10mA～30mA |
| 工作電壓 | 24V |
| 環境溫度 | 溫度：-10℃～+50℃ |
| 計量單位 | 只 |
| 監視電流 | 監視電流≤60μA(注：靜態時探測器可工作在DC12V～DC28V電壓范圍內。) |
| 類型 | 溫感探測報警器 |
| 探測方式 | 點型 |
| 外形尺寸 | 直徑：100mm，高：58mm(帶底座) |
| 線制 | 二總線 |
| 相對濕度 | 相對濕度≤95%，不結露 |
| 重量 | 0.3 |
| 主要適用范圍 | 通用 |
| 分類 | 探頭、感應器 |
| 品牌 | 海灣 |
| 型號 | JTWB-ZCD-G1(A) |
此價格為網絡報價,具體成交優惠折扣價格請電議 王經理：0515-88779233，18962006835。

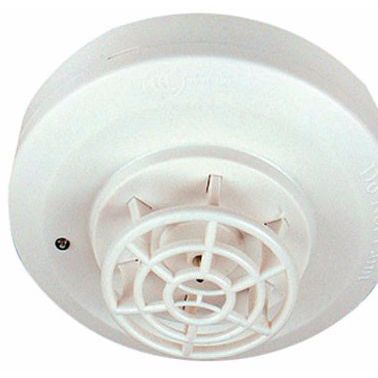

JTWB-ZCD-G1(A)非編碼感溫火災探測器_價格布線接線安裝說明書
一、特點
JTWB-ZCD-G1(A)型點型感溫火災探測器是利用熱敏元件對溫度的敏感性來檢測環境溫度，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。本探測器報警方式為電流型，與GST-LD-8319輸入模塊、GST-LD-8320終端器配合使用可接入本公司生產的各類火災報警控制器，完成探測器的信號處理。本探測器主要具有以下特點：
（1） 結構新穎、外形美觀；
（2） 內置單片機，固化高可靠火災判斷程序；
（3） 采用特殊工藝進行處理，工作穩定可靠；
（4） 具有良好的抗化學腐蝕性。
二、主要技術指標
（1）探測器類別：A1R
（2）工作電壓：DC12V～DC28V
（3）監視電流≤60μA(注：靜態時探測器可工作在DC12V～DC28V電壓范圍內。)
（4）報警電流：10mA～30mA
（5）報警確認燈：紅色，巡檢時閃爍，報警時常亮
（6）使用環境：
溫度：-10℃～+50℃
相對濕度≤95%，不結露
（7）外殼防護等級：IP33
（8）外形尺寸：
直徑：100mm，高：58mm(帶底座)
三、保護面積
當空間高度不超過8m時，保護面積為30m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。
四、結構特征、安裝與布線

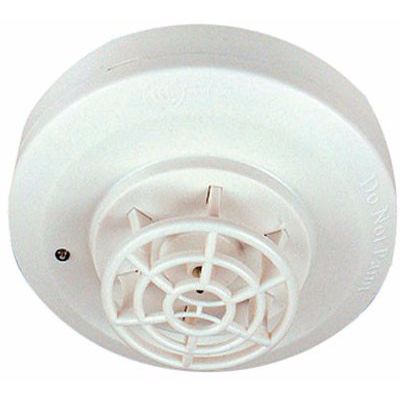

探測器的外形結構示意圖如1-1：
圖1- 1
探測器安裝接線盒可采用86H50型標準預埋盒，安裝采用DZ-03定位底座，其示意圖如圖1- 27：
圖1- 27
定位底座上有四個帶數字標識的接線端子，“1”接編址接口模塊輸出端的正極；“2”作為輸出連接下一只探測器的電源正極（即“1”號端子）；“3”與下一只探測器的電源負極（即“3”號端子）連到一起，并接在編址接口模塊輸出端的負極上；“4”不接線，用來輔助固定探測器，接線方法參見**章4.10節GST-LD-8319輸入模塊。
探測器底部示意圖如圖1-28：
圖1- 28
探測器與底座上有定位凸棱，使探測器具有**的安裝位置。定位底座A、B處有兩個凸棱，探測器底部側面C處有一個凸棱。裝配時，將探測器凸棱C對準定位底座A處，順時針旋轉至B處即可安裝好探測器。
布線要求：采用截面積≥1.0 mm2的阻燃RV或BVR線。
探測器與GST-LD-8319輸入模塊配合應用，系統構成及接線請參照GST-LD-8319輸入模塊。
