概述

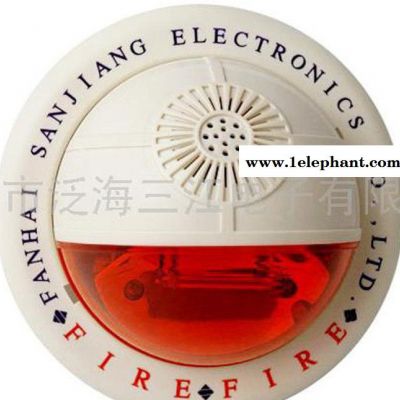

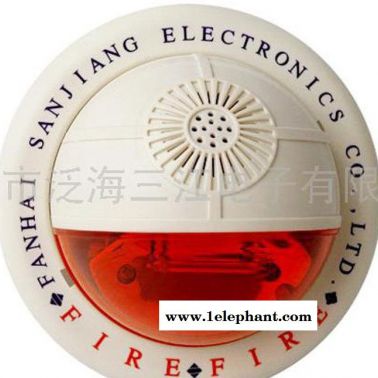

SG-03 型火災聲光警報器（以下簡稱聲光警報器）是與我公司生產的二總線火災報警控制系統配套使用的產品，采用四線制連接。聲光警報器采用MCU 控制，能與控制器通訊，接收控制器給出的控制命令。
正常工作狀態時，聲光警報器的紅色指示燈閃爍；當事故發生時，聲光警報器接收到控制器的啟動命令后動作，紅色指示燈常亮，聲光警報器發出刺眼的閃光信號和大于85dB的聲報警信號。通過使用控制器上的“消音”鍵或“復位”鍵，可讓聲光警報器停止動作。
聲光警報器用于事故現場的聲音報警和閃光報警，尤其適用于能見度低或有煙霧產生的場所。
二、 特點及技術指標
1. 工作電壓：DC24V（允許范圍20V~28V）
2. 工作電流：靜態電流≤2mA（總線消耗電流）
報警電流≤170mA（DC24V消耗電流）
3. 使用環境：溫度：-10℃～+55℃
相對濕度：≤95%（40℃±2℃ 無凝露）
4. 閃光頻率：1 次/S
5. 報警音量：＞85dB（正前方3 米）
6. 編碼方式：電子編碼
三、 安裝與調試
聲光警報器的安裝使用專用底座，如圖3 所示。外型尺寸為Ф144mm×20mm(外徑×厚度)。聲光警報器采用四線制連接，4、2端子分別連接控制器信號總線的L+、L–端，3、1 端子分別連接DC 24V 電源的 +、– 端（如圖2所示）。
安裝與調試的具體方法如下：
1. 按施工圖紙，安裝時把底座上的防盜鎖孔朝斜上方（如圖4 所示），使用2 枚M4 螺釘，通過圖3
所示的兩固定孔，將配套底座固定在指定的位置上，且應確認底座已安裝牢靠；

2. 切斷控制器電源和DC24V 電源，按施工圖紙，先將所有底座正確連接，再接入控制器和DC24V
電源的相應端口；
3. 確認聲光警報器的類型與施工圖紙上所注類型相匹配；按施工圖紙上所標注的地址號，使用編碼
器對聲光警報器編碼；
4. 按圖 4 所示把底座上的B 剪掉后，將聲光警報器按邊緣兩突起與底座上兩凹槽的大小對應關系放
入底座并擰緊到位（由于聲光警報器有防盜功能，必需用一根細桿按圖4 所示把底座上的防盜裝
置A挑起才能擰動，否則將會損壞聲光警報器）；
5. 待全部聲光警報器安裝完畢且確認無誤后，接通控制器電源和DC24V 電源，進行自動登錄操作；
6. 在控制器中登錄某聲光警報器后，該聲光警報器的紅色信號指示燈將閃爍；當聲光警報器接收到
動作信號后，紅色指示燈常亮，聲光警報器發出聲、光報警信號。系統消聲/復位后，聲光警報器
將停止輸出聲、光報警信號；紅色指示燈將恢復閃爍狀態。可通過聲光警報器后面調試孔蓋下的
跳線設置，選擇讓聲光警報器發出三種不同的報警聲音。
