產地	中國
是否進口	否
報警電流	30（mA）
探測角度	360
靜態電流	120（uA）
工作溫度	-10-+58（℃）
告警方式	繼電器信號
工作電壓	DC24V
類型	煙感
適用范圍	基站 機柜
探測距離	100*4
重量	10kg
品牌	泰成
型號	ASD-TC5802

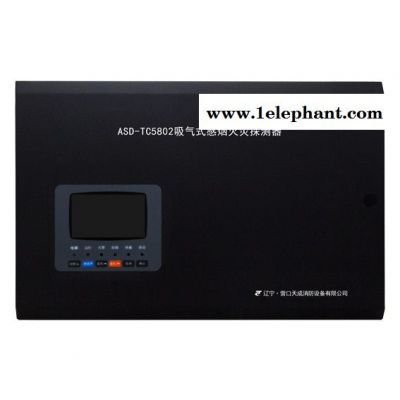

營口天成ASD-TC5802 吸氣式感煙火災探測器 空氣采樣探測器雙管道

ASD-TC5802吸氣式感煙火災探測器簡介

用于火災初期（過熱、陰燃、或低熱輻射與氣溶膠生成階段）的早起探測報警，報警時間比傳統的火災探測提前數小時，從而盡可能的減少火災損失

系統采用彩色漢字液晶顯示，可儲存、查看系統所有報警、故障及各類操作的漢字信息，具有語音提示功能

本探測器采用先進的氣體檢測技術、激光光學技術和微處理器控制技術，結合高端煙霧采樣探測報警裝置，實現高靈敏度報警、可靠性高

具有四個獨立的監控回路

探測器外形尺寸（長×寬×高）：476mm×125mm×350mm

 ASD-TC5802吸氣式感煙火災探測器（以下簡稱探測器）是我公司新生產的高精密、高靈敏度的探測器產品，具有報警和繼電器輸出功能。本探測器不僅可以作為獨立的探測系統使用，還可與我公司TC5000系列的火災報警主機配套使用，可接在TC5000系列火災報警主機的回路總線上。



1.1功能強、可靠性高本探測器采用先進的雙光源技術和微處理器控制技術，結合高端煙霧采樣探測報警裝置，實現高靈敏度報警。本探測器用于火災初期（過熱、陰燃、或低熱輻射與氣溶膠生成階段）的早期探測報警，報警時間比傳統的火災探測提前好幾個小時，從而盡可能的減少火災損失。

1.2彩色漢字菜單式顯示界面本探測器采用全漢字菜單式顯示界面，顯示清晰直觀，使用簡便，通過簡單的操作**可實現系統提供的多種功能。

1.3靈活的模塊化結構和多種功能配置選擇本控制器由各類功能模塊組成，功能模塊采用拔插式結構，配置靈活方便，安裝簡便，系統調試維護或者后期擴容非常輕松。

1.4 應用場所業務不能中斷的場所：通信設施、金融數據中心、電力設施、廣電設施、公共交通、指揮中心高大空間：中庭、室內場館、劇場、會議中心、物流庫、高架庫、倉庫、廠房高空氣流量的場所：如電信機房、無塵室等。大面積的空闊場所：如倉庫、廠房、展覽大廳等。需要進行隱蔽探測的場所：如文化/遺產建筑等。環境條件惡劣的場所：煙草、化工行業、冷藏庫、造紙廠、危險區域需要進行火災早期探測的關鍵部門：銀行數據中心、電力部門的變配電室、機場的控制塔等。防爆、強電磁和強輻射場所：油庫、化工設施、加速器、微波室、電視發射塔等。



2.1指示燈說明l電源：綠色，當探測器電源接通時，此燈常亮。

運行：綠色，當系統運行時，此燈閃亮。

火警：紅色，當探測器檢測到有火警發生時，此燈常亮。
故障：黃色，當探測器本身出現故障，或檢測到空氣采樣管有故障時，此燈常亮。

屏蔽：黃色，當探測器發生故障時，可將它屏蔽掉，待修理或更換后，再利用解除屏蔽功能將設備恢復。屏蔽功能設置為允許時，此燈常亮。

消音：綠色。當探測器發出警報聲或故障聲時，按“消音”鍵消音，指示燈常亮，揚聲器終止發聲。有新的警報或故障發生時，消音指示燈熄滅，再次發出警報聲或故障聲。

2.2按鍵說明l自檢：在待機界面時按下，可進行面板所有指示燈、液晶屏自檢；在菜單界面時按下，表示數字增加。

消音：在待機界面時按下，可關閉報警聲或故障聲；在菜單界面時按下，表示數字減小。

菜單：在待機界面時按下，進入菜單設置界面；在菜單界面時按下，表示光標左移。

復位：在待機界面時按下，探測器復位；在菜單界面時按下，表示光標右移。

取消：返回上一界面。

確認：保存或進入光標所在界面。

2.3 探測器對外接線端子說明-24V+、E：DC24V接線端子及接地端子。

火警1：繼電器輸出，可設置為常閉觸點或常開觸點。

火警2：繼電器輸出，可設置為常閉觸點或常開觸點。

火警3：繼電器輸出，可設置為常閉觸點或常開觸點。

火警4：繼電器輸出，可設置為常閉觸點或常開觸點。

氣流故障：繼電器輸出，可設置為常閉觸點或常開觸點。

電源故障：繼電器輸出，可設置為常閉觸點或常開觸點。

煙室污染：繼電器輸出，可設置為常閉觸點或常開觸點。

故障：繼電器輸出，可設置為常閉觸點或常開觸點。

C+、C-：探測器組網CAN總線，有極性。

A1、B1：RS485接線端子，A1為485的A端，B1為485的B端（可選擇）。

A2、B2：RS485接線端子，連接電源箱。A2為485的A端，B2為485的B端。

L1、L2：無極性回路信號總線端子。
