| 類型 | 非編 |
|---|---|
| 工作電源 | 直流DC9-28V |
| 環境濕度 | ≤95%RH(40℃±2℃)（%） |
| 尺寸 | 103*55mm |
| 使用范圍 | 居家 店鋪 庫房 幼兒園…… |
| 報警溫度 | 57度 |
| 環境溫度 | -10℃～+50℃（℃） |
| 探測方式 | 溫度探測 |
| 品牌 | CST |
| 型號 | JTW-ZCD-805 |

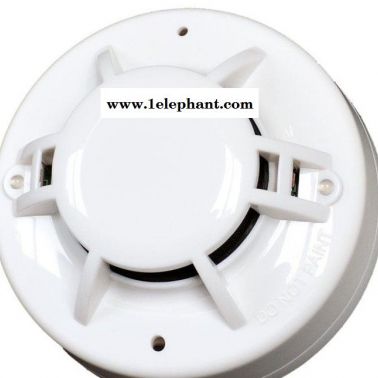

JTW-ZCD-805感溫火災探測器(別名，開關量溫感探測器，以下簡稱探測器)適用于商場、賓館、商店 、倉庫、銀行、通信機房、等民用及工業場所的火災預報警。探測器具有靈敏度高、穩定可靠、耗電小、美觀耐用、使用方便等特點。
探測器可以接入以下設備：
可編程邏輯控制器,（PLC），
溫濕度傳感器，
智能開關量信號采集顯示儀，
模擬數字采集器，
各類消防輸入模塊，
信號采集模塊，
安防報警主機，監控設備，
等可接收開關量無源觸點信號的設備。
同時，可通過煙感探測器來聯動聲訊設備，風機等。
探測器廣泛用于以下領域：
通信基站，環境監控，
安防監控，消防系統，
智能小區，樓宇對講，
儀器儀表，工控自動化，
設備機房，變電站安全，
隧道安全，特殊區域，
空調電梯維護，以太網遠程監控等。
一. 性能：
報警聲音： ≥80dB（或無聲）
供電電源： DC9V～DC28V
電 流： 靜態電流 ≤200uA
報警電流 ≤45mA
工作溫度： -10℃～+50℃
相對濕度： ≤95%RH(40℃±2℃)
輸出形式： 聲光報警/繼電器無源觸點（NO/NC可設置）輸出。
二. 功能：
自檢：按下檢測按鈕,探測器LED常亮，同時發出報警音響（注：自檢僅對于探測器本身內部功能進行檢測，自檢時無繼電器信號輸出）。
工作：正常情況下,探測器大約每隔6秒指示燈會閃亮一下。探測器自動檢測周圍環境中的溫度,并根據使用環境狀況進行靈敏度自動補償。當溫度接近報警值，探測器加快對溫度濃度趨勢進行智能運算,同時報警指示燈開始閃亮。若運算結果達到或超過報警值,探測器開始聲光報警,并啟動繼電器輸出。當周圍環境的溫度降低到報警值以下時,探測器自動恢復正常工作狀態。
輸出：無源觸點輸出；觸點容量24V/1A，可通過探測器內部的跳線，設置為常開或常閉觸點輸出。出廠時跳線默認設置觸點為常閉。
一. 性能參數
| 中英對照信息 | 開關量溫感 | Heat Detector with relay output |
| 型號 | JTW-ZCD-805 | N.O:WT145 |
| 供電電源 | DC9V～DC28V | Operating Voltage Range: 9 to 28VDC Volts Non-polarized |
| 靜態電流 | 靜態電流 ≤200uA | Standby Current: ≤200μA@ 24 VDC |
| 報警電流 | ≤35mA | MaximumAlarm Current (LED on: ) ≤35mA@ 24 VDC |
| 報警溫度 | 定溫報警 : 57.2℃差溫報警 : 8.3℃/分鐘 | Fixed Temperature Rating135°F (57°C) |
| 尺寸 | 103x55mm | size 103x55 mm |
性能參數：
報警聲音： ≥85dB/3米
供電電源： DC 9V～DC28V
定溫報警 : 58℃
差溫報警 : 8.3℃/分鐘
電 流 ： 靜態電流 ≤200uA
報警電流 ≤50mA
工作溫度： -10℃～+50℃
相對濕度： ≤95%RH(40℃±2℃)
輸出形式： 繼電器無源觸點輸出
觸點容量2A@DC24V
二.安裝：
在天花板上相距60mm的位置上打兩個直徑5mm的安裝孔，用漲塞和螺釘固定探測器底座在天花板上。
注意：該產品不適宜在以下場所使用：
正常情況下溫度比較高或者變化大的的場所
英文版：
1. GENERAL DEscriptION
The detectors are photo-electronic detector uses a state of-the-artoptical sensing chamber. This detector is designed to provide open area protection and to be used with most security alarm control panel.
Two LEDs on each detector provide local 360° visible alarm indication. They flash every six seconds indicating that power is applied and the detector is working properly. The LEDs latch on in alarm. LEDs will be off when a trouble condition exists indicating that the detector sensitivity is outside the listed limit. The alarm can be reset only by a momentary power interruption.
The detector that initiated the alarm condition will have its red LED and relays latched until reset by panel.
Heat detector and smoke & heat detector combine a photo electronic sensing chamber and a temperature heat detector.
2. SPECIFICATIONS
Operating Voltage Range: 9 to 28 VDC Volts Non-polarized
Standby Current: ≤200μA
Maximum Alarm Current (LED on): ≤45mA
Alarm Relay Contact Ratings: 2A@ 24V DC
Operating Humidity Range: ≤95%RH(40°C±2°C) Relative Humidity, Non-condensing
Operating Temperature Range: -10°C to 50°C (14°F to 122°F)
Smoke Alarm Sensitivity: 1.06±.26%FT
Temperature Alarm Sensitivity: 57°C (135°F) A1R (only for with heat sensor)
Height: 55 mm installed in base
Diameter: 103 mm
WARNING
TO PREVENT DETECTOR ConTAMINATION AND SUBSEQUENT WARRANTY CANCELLATION, THE SMOKE
DETECTOR MUST REMAIN COVERED UNTIL THE AREA IS CLEAN AND DUST FREE.
3. INSTALLATION
NOTE: All wiring must conform to applicable local codes, ordinances, and regulations.

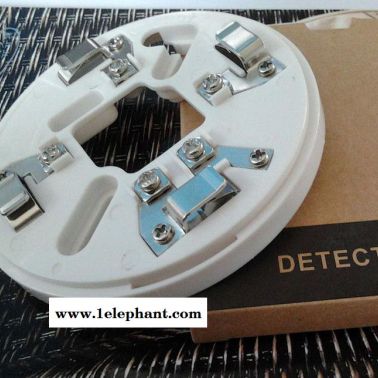

INSTALL THE DETECTOR base
1. Open area smoke or heat detectors are intended for mounting on a ceiling or a wall in accordance with the fire standard in your country.
2. Attach mounting base to ceiling or wall. The base of the detector can be mounted directly onto an electrical junction box such as an octagonal (75mm, 90mm or100mm), a round (75mm), or a square (100mm) box without using any type of mechanical adapter.
3. Position all wires flat against terminals, and fasten the wires on the terminals, See Figure 1.
4. Terminals function description:
Terminal 1: Relay Output -COM
Terminal 2: Relay Output – NO/NC (default NO)
Terminal 3: DC Power –
Terminal 4: DC Power +
