| 工作電源 | 直流DC9-28V |
|---|---|
| 探測方式 | 光電對管探測 |
| 環境溫度 | -10℃～+50℃（℃） |
| 環境濕度 | ≤95%RH(40℃±2℃)（%） |
| 尺寸 | 103*55mm |
| 使用范圍 | 居家 店鋪 庫房 幼兒園…… |
| 非編碼 | 通用型 |
| 主要市場 | 外銷 |
| 包裝 | 吸塑 |
| 類型 | 光電煙感 |
| 品牌 | CST |
| 型號 | YT102 |

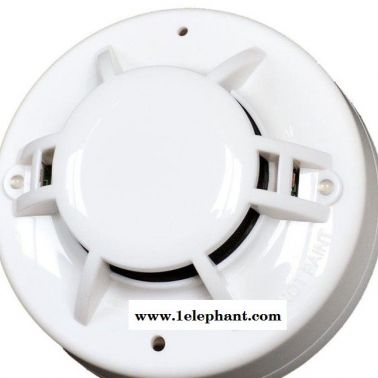

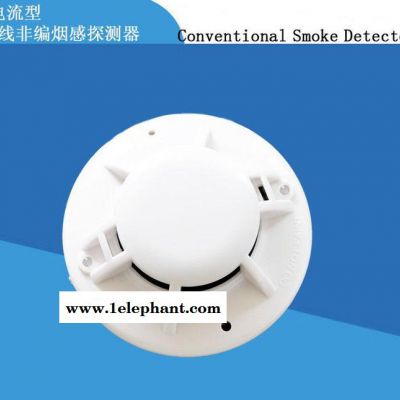

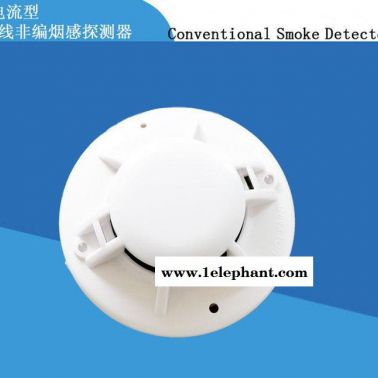

EN54認證多線煙感 2線非編煙感器 外銷感煙探測器 通用煙霧報警器
可配接一切多線報警主機,多用于出口或者傳統老款消防系統(非編2總線)的維護更換,
可通過國內消防總線廠家的輸入模塊(電流型,報警之后,拉低電壓,增大電流),接入消防系統.
多線型光電感煙火災探測器(以下簡稱探測器)適用于商場、賓館、商店 、倉庫、電機房等民用及工業場所的火災預報警。探測器具有靈敏度高、穩定可靠、耗電小、美觀耐用、使用方便等特點。
注：探測器報警時將其兩端的電壓鉗位在5V～11V之間。至于電流的大小則取決于控制器的限流情況，不允許直接用24VDC供電，否則探測器會因無限流電阻而燒壞。正常使用時與多線報警主機或卷簾門控制箱等設備配套使用。探測器報警后，需要通過斷電的方式復位。
一. 性能參數
| 中英對照信息 | 參數 | Parameter |
| 型號 | YT102 | N.O:YT102 |
| 供電電源 | DC9V～DC28V | Operating Voltage Range: 9 to 28VDC Volts Non-polarized |
| 靜態電流 | ≤60uA | Standby Current: ≤60μA@ 24 VDC |
| 報警電流 | ≤30mA | MaximumAlarm Current (LED on: ) ≤30mA@ 24 VDC |
| 煙霧靈敏度 | 1.06±.26%ＦＴ. | Adjustable Sensitivity: 1.06±.26%FT. |
| 尺寸 | 103x55 mm | size 103x55 mm |
工作溫度： -10℃～+50℃
相對濕度： ≤95%RH(40℃±2℃)
煙霧靈敏度：1.06±.26%ＦＴ.
符合標準：GB4715-2005
重 量：155g
二.安裝：
在天花板上相距60mm的位置上打兩個直徑5mm的安裝孔，用漲塞和螺釘固定探測器底座在天花板上。
注意：該產品不適宜在以下場所使用：
正常情況下有煙滯留的場所有較大粉塵、水霧、蒸汽、油霧污染、腐蝕氣體的場所 相對濕度大于95%的場所通風速度大于5m/秒的場所三. 接線：
探測器具有外接門燈的功能，當探測器報警后，除了本身的指示燈點亮外，同時點亮連接的門燈，尤其適合賓館使用。
四 接線說明：
探測器的端子4，3是電源輸入端（接線時不用區分極性），其中端子2和端子3在探測器內部短連。端子5用于屏蔽電纜屏蔽層的連接。門燈可直接使用普通LED,探測器內部設有限流電阻。終端電阻的大小，根據配接的多線控制器而定。探測器需直接加24VDC測試時，必須加1KΩ的電阻限流。底座接線完畢，將探測器按正確方向扣在底座上，壓下后順時針方向旋緊。接通電源即可工作。General
YT102 Conventional Smoke Detector, Operates by Advanced MCU Expert Algorithm Software.
Key Specifications/Special Features
They work perfectly with all conventional intelligent fire control panels
Dual LEDs for 360-degree visibility
Advanced MCU Expert Algorithm Software.
Easy installation and maintenance
Durable sensor head, no need for replacement
SMD circuit board design-satisfactory quality and reliability guaranteed
